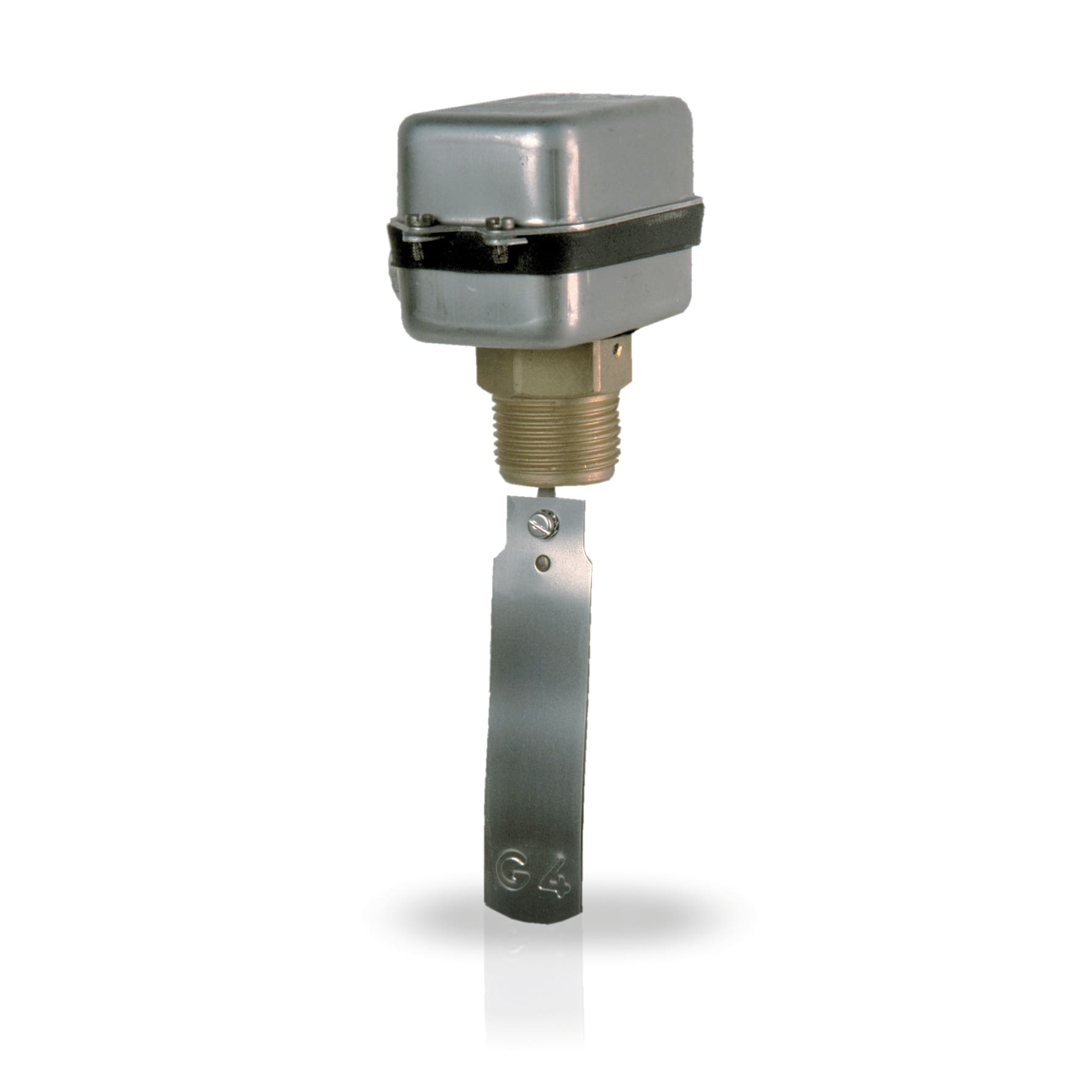

FANTINI COSMI - FLUSSOSTATO PER LIQUIDI G4

I flussostati servono per segnalare, comandare e regolare il flusso in una tubazione, per il comando di pompe, bruciatori, compressori, segnalazioni di allarme, valvole motorizzate. microinterruttore unipolare in commutazione spdt. tensione nominale d'isolamento : ui 380v~. il flussostato deve essere installato su tratti di tubo orizzontale, lontano da valvole, gomiti, scarichi o flussi irregolari.la tubazione diritta deve essere lunga almeno 5 volte il diametro della tubazione. il senso del flusso deve concordare con la freccia incisa sulla calotta del regolatore. verificare la corretta installazione ed il regolare funzionamento, simulando il flusso nella tubazione, premendo la levetta di comando manuale fino a chiudere il contatto c-no. togliere la pressione e controllare l'apertura del contatto .una paletta flessibile, sollecitata dal flusso, agisce sulla leva di azionamento di un microinterruttore in commutazione spdt.quando il flusso è in aumento: apre il contatto c- nc e chiude il contatto c- no.quando il flusso è in diminuzione: chiude il contatto c-nc e apre il contatto c- no.
