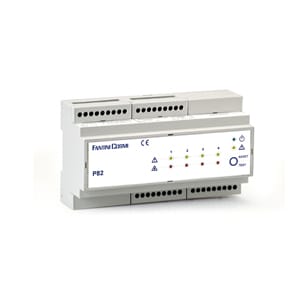

FANTINI COSMI - CENTRALINA RIVELAZIONE FUGHE GAS BARRA D

La centralina elettronica per la rivelazione di fughe di gas per ambienti industriali è adatta al controllo ed alla segnalazione di concentrazioni pericolose in aria di gas metano, gpl e monossido di carbonio. -tensione di alimentazione 12vac/dc ± 10%.-assorbimento con 1 sonda circa 160ma (320ma). -assorbimento con 4 sonde circa 280ma (920ma). -collegamento con n.2 morsetti da 2,5 mm². -ingresso alimentazione da fusibile 1a 5x20mm. -4 ingressi per sonde s81, s82, s83, o sonde atex s84, s85, s86 (diversi tipi di gas). -collegamenti sonde n.3 morsetti da 2.5 mm² per sonda: c (-12...24v). s (+4...20ma). a (+12...24v). -max lungh. di collegamento 50 m per ogni sonda. -sezione dei 3 conduttori: 1,5 mm². -uscita di allarme: n.1 relè con 1 contatto spdt 8a 250vac. -uscita di anomalia: n.1 relè con 1 contatto spdt 8a 250vac. -collegamenti uscite: n.3 morsetti da 2.5 mm² per relè c-nc-no. -rispondenti alle norme en 61779-1-4. cei 216-5/1. emc 89/336/cee. en 50270. -fissaggio a retroquadro su barra ad omega din en 50022. -può essere installata a fondo quadro o in quadri modulari din. -per garantire il corretto grado di protezione dell'apparecchiatura è necessario installare l'apparecchiatura in un quadro elettrico costruito secondo le norme vigenti per l'ambiente di lavoro ed all'interno del quale può essere alloggiato anche il sistema di alimentazione. -la centralina p82 consente il collegamento fino a 4 sonde modello s81-82-83 o sonde atex s84, s85, s86 per la realizzazione di impianti di rivelazione gas in ambienti quali locali caldaie, officine, magazzini, laboratori, etc. con la possibilità di pilotare una elettrovalvola o un dispositivo ausiliario (sirena, lampeggiante, estrattore, etc.) mediante il relè di allarme presente all'interno. -l'installazione di un sistema di rivelazione di fughe gas o di presenza di ossido di carbonio, non esonera dall'osservanza di tutte le regole per l'installazione e l'uso di apparecchi a gas e delle relative norme di sicurezza e disposizione di legge in vigore per questo tipo di impianti. -la centralina deve essere alimentata a 12 vac/dc. -per il collegamento delle uscite a relè utilizzare cavi con sezione minima di 1,5 mm². -la logica di funzionamento, selezionabile mediante il jumper e1, può essere di tipo positivo o negativo. -la centrale segnala il proprio stato di funzionamento tramite i led. -a seconda della logica selezionata mediante il jumper e1, in situazione normale (assenza di allarme), i led, l'uscita segnalazione anomalia ed il relè, risultano: -logica positiva: led accesi. relè eccitati. -logica negativa: led spenti. relè diseccitati. -segnalazioni luminose -segnalazioni acustiche -1 pulsante per reset allarmi e test sonde. -contenitore in materiale plastico autoestinguente. -dimensioni 158 x 90 x 58 mm - 9 moduli secondo la norma din 43880. -peso 250 gr. -grado di protezione ip20. ip40 quando correttamente installato in quadro elettrico. -temperatura ambiente 0 ÷ 50 °c. -umidità ambiente ±90% u.r. senza condensa.
