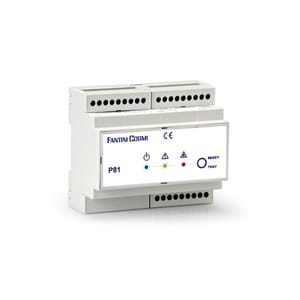

FANTINI COSMI - CENTRALINA RIVELAZIONE FUGHE GAS BARRA D

La centralina elettronica per la rivelazione di fughe di gas per ambienti industriali è adatta al controllo ed alla segnalazione di concentrazioni pericolose in aria di gas metano, gpl e monossido di carbonio. -tensione di alimentazione: 12 vac/dc ± 10%. -assorbimento: -circa 160ma (320ma) con la sola sonda -460ma (620ma) con sonda e uscita anomalia -collegamento com n.2 morsetti da 2,5 mm². -protezione: ingresso alimentazione da fusibile 1a 5x20mm. -1 ingresso per sonde s81, s82, s83, o sonde atex s84, s85, s86 (diversi tipi di gas) -collegamento alla sonda con 3 morsetti da 2.5 mm²: c (-12...24v). s (+4...20ma). a (+12...24v) -max lungh.di collegamento 50 m. -sezione dei 3 conduttori: 1,5 mm². -uscita di allarme: n.1 relè con 1 contatto spdt 8a 250vac. -uscita di anomalia: n.1 open collector 12vdc / 300ma max. -collegamenti uscite: -n.3 morsetti da 2.5 mm² per relè c-nc-no. -n.2 morsetti da 2.5 mm² per open collector. -conformità ce. -rispondenti alle norme en 61779-1-4. cei 216-5/1direttive/norme emc emc 89/336/cee, norma en 50270. -fissaggio a retroquadro su barra ad omega din en 50022. può essere installata a fondo quadro o in quadri modulari din. per garantire il corretto grado di protezione dell'apparecchiatura è necessario installare l'apparecchiatura in un quadro elettrico costruito secondo le norme vigenti per l'ambiente di lavoro ed all'interno del quale può essere alloggiato anche il sistema di alimentazione. -la centrale p81 consente il collegamento di 1 sonda modello s81-82-83 o sonde atex s84, s85, s86 per la realizzazione di impianti di rivelazione gas in ambienti quali locali caldaie, officine, magazzini, laboratori, etc. con la possibilità di pilotare una elettrovalvola o un dispositivo ausiliario (sirena, lampeggiante, estrattore, etc.) mediante il relè di allarme presente all'interno. la centrale deve essere alimentata a 12 vac/dc. la logica di funzionamento, selezionabile mediante il jumper e1, può essere di tipo positivo o negativo. la centrale segnala il proprio stato di funzionamento tramite i led. a seconda della logica selezionata mediante il jumper e1, in situazione normale (assenza di allarme), i led, l'uscita segnalazione anomalia ed il relè, risultano: -logica positiva: led accesi. relè eccitato, uscita segnalazione anomalia = on -logica negativa: led spenti. relè diseccitato, uscita segnalazione anomalia = off -segnalazioni luminose -segnalazioni acustiche -1 pulsante per reset allarmi e test sonda. -contenitore in materiale plastico autoestinguente. -dimensioni: 105 x 90 x 58 mm - 6 moduli secondo la norma din 43880. -peso: 185 gr. -fissaggio a retroquadro su barra ad omega din en 50022. -protezione:ip20. ip40 quando correttamente installato in quadro elettrico. -temperatura ambiente: 0 ÷ 50 °c. -umidità ambiente ±90% u.r. senza condensa
