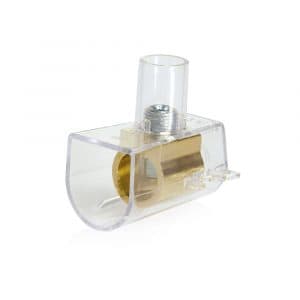

CONTACT - Morsetto volante unipolare in stecche da 10 poli, sezione 1,5 mmq, per collegamento cavi elettrici.
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Esecuzione collegamento elettrico 1 - Raccordo a bullone
Numero di poli - 1
Tipo di montaggio - Montaggio diretto
Sezione conduttore collegabile unifilare - 0.75÷1.5 mm²
Esecuzione collegamento elettrico 2 - Altro
Imballaggio e Condizioni
10 PZ
Prodotto a catalogo
EAN
8028045001082
Codice Sacchi
CTC04
Cod. produttore
C04
Codice Metel
IICC04
Esecuzione collegamento elettrico 1:
Raccordo a bullone
Numero di poli:
1
Tipo di montaggio:
Montaggio diretto
Sezione conduttore collegabile unifilare:
0.75÷1.5 mm²
Esecuzione collegamento elettrico 2:
Altro
Colore:
Altro
Materiale del corpo isolante:
Materiale termoplastico
Tensione nominale:
450 V
Sezione conduttore collegabile multifilare:
0.75÷1.5 mm²
Numero di punti di fissaggio per ogni polo:
1
Piastra di chiusura necessaria:
No
Profondità:
16.6 mm
Trasparente:
Sì
Larghezza:
8.5 mm
Altezza:
15.5 mm
Sezione conduttore collegabile a filo sottile senza bussola d'estremi:
0.75÷1.5 mm²
Corrente nominale In:
17.5 A
Classe di infiammabilità del materiale isolante secondo UL 94:
V0
Materiali
Involucro: Policarbonato trasparente autoestinguente V0
Parte Conduttiva: Ottone CW 614 N
Viti e grani: Acciaio zincato
CARATTERISTICHE TECNICHE
Grado di protezione IP20 (1,5-10 mm2);
Grado di protezione IP00 (16-70 mm2);
Rigidità dielettrica elevata;
Resistenza elevata alle correnti superficiali;
Grado di infiammabilità secondo UL94-V0;
Resistenza al calore 130 °C;
850 °C alla prova del filo incandescente;
Serraggio a vite.
CERTIFICAZIONI E NORME
EN 60998-1:2004
EN 60998-2-1:2004
VANTAGGI
Involucro trasparente per una perfetta visibilità di connessione;
Inserimento rapido dei cavi facilitato dalla conicità dell’involucro;
Impiego versatile con conduttori flessibili, rigidi e flessibili con puntalini;
Separazione facile dei singoli poli, senza residui di materiale, nella serie a barrette;
Nei modelli da 25 mmq e 35 mmq, modularità di montaggio con innovativo sistema di aggancio/sgancio su ciascun polo.
