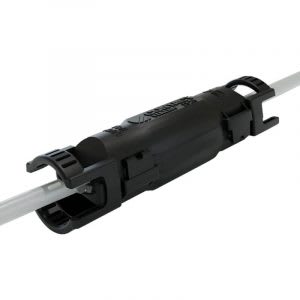

CONTACT - GIUNTO GEL J 325 + 3 POLI DA 1,25-2,5MMQ
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
tensione di dimensionamento U0/U (Um) - 0,6/1 (1,2) kV
Tipologia - gel
materiale isolante - plastica
per il collegamento di cavi con isolamento in carta e in plastica - No
numero di conduttori - 3
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
8028045097603
Codice Sacchi
CTJ325
Cod. produttore
J325
Codice Metel
IICJ325
tensione di dimensionamento U0/U (Um):
0,6/1 (1,2) kV
Tipologia:
gel
materiale isolante:
plastica
per il collegamento di cavi con isolamento in carta e in plastica:
No
numero di conduttori:
3
con conduttore di protezione:
No
sezione nominale del conduttore:
1.5÷35 mm²
omologazione per il settore minerario:
No
con schermatura concentrica:
No
accessori di collegamento:
connettore a vite
senza alogeni:
Sì
Il J325 è un giunto a doppio isolamento progettato per realizzare connessioni in linea di cavi tripolari da 0,6/1 kV. Questa soluzione brevettata è ideale per applicazioni che richiedono affidabilità in condizioni difficili e spazi di installazione ristretti. Grazie al suo grado di protezione IP68, il J325 garantisce protezione totale contro polveri, detriti, agenti atmosferici e consente l’installazione in ambienti sommersi senza l'uso di pressacavi.
Caratteristiche Principali:
Connessione in linea: Adatta per cavi tripolari, il giunto è fornito con connettore tripolare incluso nel kit.
Doppio isolamento con gel siliconico: Il gel interno impedisce la formazione di condensa e protegge contro l'umidità, garantendo un’elevata rigidità dielettrica.
Design compatto: Progettato per facilitare le connessioni in spazi ristretti, come tubi corrugati, pali o cavidotti.
Dettagli Costruttivi:
Paratie laterali flessibili: Inclinate per favorire la fuoriuscita del gel, assicurano una distribuzione uniforme del materiale isolante.
Asole di estremità: Consentono il passaggio delle fascette serracavi, garantendo un fissaggio stabile dei cavi giuntati.
Blocco di estremità: Assorbe gli sforzi da trazione sui cavi senza compromettere la tenuta della connessione.
Ganci a snap: Consentono una chiusura rapida e sicura dei semigusci, permettendo anche la riapertura per future manutenzioni.
Vantaggi:
Connessione riaccessibile: Permette interventi di manutenzione senza la necessità di sostituire il giunto.
Installazione rapida: Il design e la configurazione consentono un montaggio veloce e senza complicazioni.
Ingombri ridotti: Perfetto per installazioni in spazi limitati come corrugati, cavidotti o pali di illuminazione.
Applicazioni versatili: Ideale per sistemi di illuminazione LED, videosorveglianza, automazione industriale e illuminazione urbana.
Gel atossico e senza scadenza: Sicuro da usare e durevole nel tempo.
Specifiche di Connessione:
Tipo di connessione: In linea.
Applicazioni: Sommersa, interrata o aerea.
Numero massimo di conduttori: 3.
Sezione cavo: Da 1,5 mm² a 2,5 mm².
Diametro esterno del cavo: Da 9 mm a 13 mm.
Guscio:
Materiale: PP V2 (Polipropilene autoestinguente).
Temperatura di esercizio: Da -20°C a +90°C.
Caratteristiche: Halogen Free, Lead Free.
Gel Isolante:
Materiale: Gel siliconico trasparente.
Caratteristiche: Riaccessibile, atossico, halogen free e senza scadenza.
Conformità di Prodotto:
Norme di riferimento:
CEI EN 60998: Norme relative ai dispositivi di connessione a bassa tensione.
CEI EN 60529: Grado di protezione IP68 contro l’ingresso di acqua e polveri.
CEI EN 60695-2-11: Prove di resistenza al fuoco.
Direttiva Bassa Tensione 2014/35/UE (LVD).
Direttiva 2015/863/UE (RoHS 3).
Marcatura CE: Prodotto conforme agli standard di sicurezza europei.
Comportamento al fuoco: Autoestinguente.
Applicazioni:
Il giunto J325 è la scelta ideale per installazioni in spazi ristretti e in condizioni difficili, come ambienti sommersi o aree esposte agli agenti atmosferici. Perfetto per applicazioni di illuminazione esterna, videosorveglianza e automazione industriale, offre una soluzione affidabile e sicura per connessioni elettriche durature.
Caratteristiche Principali:
Connessione in linea: Adatta per cavi tripolari, il giunto è fornito con connettore tripolare incluso nel kit.
Doppio isolamento con gel siliconico: Il gel interno impedisce la formazione di condensa e protegge contro l'umidità, garantendo un’elevata rigidità dielettrica.
Design compatto: Progettato per facilitare le connessioni in spazi ristretti, come tubi corrugati, pali o cavidotti.
Dettagli Costruttivi:
Paratie laterali flessibili: Inclinate per favorire la fuoriuscita del gel, assicurano una distribuzione uniforme del materiale isolante.
Asole di estremità: Consentono il passaggio delle fascette serracavi, garantendo un fissaggio stabile dei cavi giuntati.
Blocco di estremità: Assorbe gli sforzi da trazione sui cavi senza compromettere la tenuta della connessione.
Ganci a snap: Consentono una chiusura rapida e sicura dei semigusci, permettendo anche la riapertura per future manutenzioni.
Vantaggi:
Connessione riaccessibile: Permette interventi di manutenzione senza la necessità di sostituire il giunto.
Installazione rapida: Il design e la configurazione consentono un montaggio veloce e senza complicazioni.
Ingombri ridotti: Perfetto per installazioni in spazi limitati come corrugati, cavidotti o pali di illuminazione.
Applicazioni versatili: Ideale per sistemi di illuminazione LED, videosorveglianza, automazione industriale e illuminazione urbana.
Gel atossico e senza scadenza: Sicuro da usare e durevole nel tempo.
Specifiche di Connessione:
Tipo di connessione: In linea.
Applicazioni: Sommersa, interrata o aerea.
Numero massimo di conduttori: 3.
Sezione cavo: Da 1,5 mm² a 2,5 mm².
Diametro esterno del cavo: Da 9 mm a 13 mm.
Guscio:
Materiale: PP V2 (Polipropilene autoestinguente).
Temperatura di esercizio: Da -20°C a +90°C.
Caratteristiche: Halogen Free, Lead Free.
Gel Isolante:
Materiale: Gel siliconico trasparente.
Caratteristiche: Riaccessibile, atossico, halogen free e senza scadenza.
Conformità di Prodotto:
Norme di riferimento:
CEI EN 60998: Norme relative ai dispositivi di connessione a bassa tensione.
CEI EN 60529: Grado di protezione IP68 contro l’ingresso di acqua e polveri.
CEI EN 60695-2-11: Prove di resistenza al fuoco.
Direttiva Bassa Tensione 2014/35/UE (LVD).
Direttiva 2015/863/UE (RoHS 3).
Marcatura CE: Prodotto conforme agli standard di sicurezza europei.
Comportamento al fuoco: Autoestinguente.
Applicazioni:
Il giunto J325 è la scelta ideale per installazioni in spazi ristretti e in condizioni difficili, come ambienti sommersi o aree esposte agli agenti atmosferici. Perfetto per applicazioni di illuminazione esterna, videosorveglianza e automazione industriale, offre una soluzione affidabile e sicura per connessioni elettriche durature.
