ALPHA ELETTRONICA - Slave dimmer controllo 1-10Vdc - 12/24/36Vdc - 20A

Caratteristiche

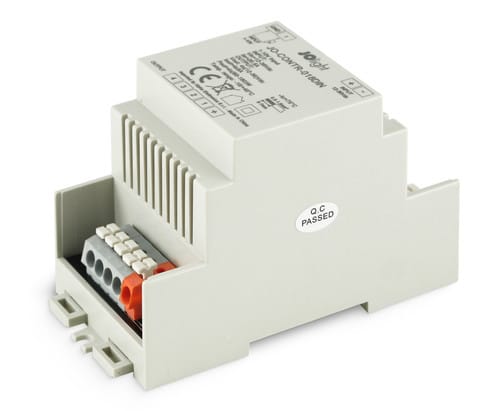

Dimmer 1-10V per barra DIN attraverso il quale è possibile controllare l'accensione automatica e la regolazione di intensità di nastri led, lampade e faretti funzionanti a tensione costante (12, 24 oppure 36Vdc).

Funzionamento:

E' possibile controllare l'accensione on-off grazie all'ingresso 1-10V.

- contatto chiuso --> uscita spenta

- contatto aperto --> uscita accesa (intensità 100%)

E' possibile regolare l'intensità dell'uscita in modo graduale fornendo all'ingresso 1-10V una tensione da 0 a 10V oppure tramite potenziometro con valore di 470kOhm. L'ingresso è dotato di resistenza di pull-up pari a 30 kOhm.

- input 0-1V --> uscita spenta

- input 1-10V --> uscita regolata in modo proporzionale

- input 10V --> uscita accesa (intensità 100%)



Attenzione: non superare la tensione di 10V in ingresso.



Caratteristiche Generali

Funzione: Controller

Adatto per: Monocolore

Metodo di controllo: 1-10V

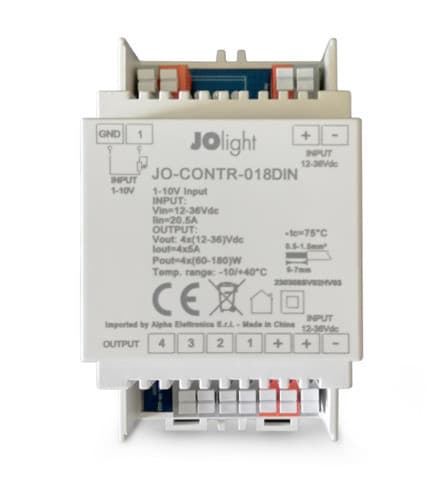

Caratteristiche Elettriche

Tipo regolazione: Tensione costante (CV)

Tensione d'ingresso: 12/24/36V

Tensione d'uscita: come ingresso

Tipo di uscita: morsetti

Metodo di connessione: anodo comune

Corrente/Ch: 5A

n. canali: 4

Potenza nominale (12V): 240W

Potenza nominale (24V): 480W

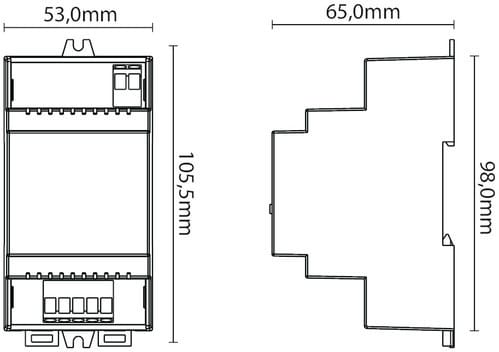

Caratteristiche Meccaniche

Lunghezza: 105.5mm

Larghezza: 53mm

Altezza: 65mm

Dimensioni: 105.5mm x 53mm x 65mm

Grado di protezione: IP20

Materiale corpo: Plastica

Colore corpo: Grigio



Caratteristiche Termiche

Temp. di funzionamento: -10 / 40°C



Note

- L'alimentatore dovrà essere scelto in funzione del tipo di carico led utilizzato per tensione e corrente.

- Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico led da alimentare (circa 30%).
