ALPHA ELETTRONICA - Localizzatore di cavi e tubi metallici interrati

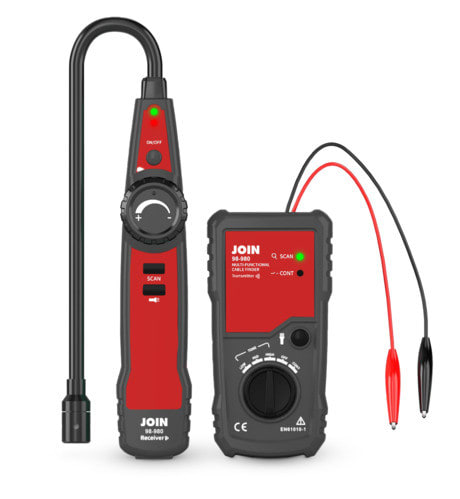

Lo strumento 98-980 è un dispositivo portatile multifunzionale progettato per la localizzazione di cavi metallici sotterranei e fili traccianti. Dotato di una sonda da 60cm, questo strumento consente una precisa individuazione dei cavi, facilitando le operazioni di manutenzione e installazione.



Lo strumento può cercare cavi in rame e più in generale metallici di lunghezza massima di 3000m fino a una profondità di 2m.



L'intensità del segnale può essere regolata da 1 a 5 livelli per una ricerca più precisa della linea.





Funzioni e caratteristiche principali

- La ricerca dei cavi può essere effettuata direttamente sui cavi metallici sotterranei, in modo comodo e veloce, e può determinare la posizione delle rotture dei cavi.

- Può individuare facilmente fili di recinzione per animali domestici, fili metallici, tubi metallici, fili elettrici e così via.

- Si applica solo a cavi monofilari, bifilari collegati in parallelo, non a cavi multifilari.

- Rilevamento della continuità del cavo (percorso).

- Il ricevitore e il trasmettitore hanno entrambi la funzione di illuminazione.



Importante

- Spegnere lalimentazione della rete elettrica prima delluso.

- Scollegare i fili di fase e neutro dallalimentazione.

- Non utilizzarlo su un circuito sotto tensione, per evitare di danneggiare il rilevatore.



Caratteristiche Generali

Rilevazione: Continuità

Indicazione: Indicatori LED, Segnale acustico

Protezioni: Sovratensione

Connessioni: Pinze

Funzioni aggiuntive: Torcia



Caratteristiche Elettriche

Tipo Alimentazione: Batteria

Tensione alimentazione DC:: 9Vdc

Batterie incluse: Batterie non incluse



Caratteristiche Meccaniche

Grado di protezione: IP40

Temperatura di lavoro: 0 / 40°C

Temperatura di stoccaggio: -10 / 50°C

Altitudine d'impiego: 2000m

Umidità atmosferica relativa: 80



Specifiche tecniche



Trasmettitore

Frequenza segnale in uscita: 1 MHz

Alimentazione: 1 x batteria 9V (non inclusa)

Consumo elettrico (min/max): 25 / 35 mA

Fusibile: F 250mA, 250V, 20x25mm

Tensione massima: 60V DC, 30V AC

Categoria di sovratensione: CAT 0 (0V)

Grado dinquinamento: 2

Dimensioni: 135 x 74 x 31 mm (a)

Peso: 118g (senza batteria)



Ricevitore

Profondità di rilevamento: 0-2m

Applicazione monofilare: <3000m

Applicazione bifilare (collegati in parallelo): <3000m

Applicazione multifilare: non consentita

Continuità del cavo: Sì (dipendere dalla continuità del materiale)

Alimentazione: 1x batteria 9V (non inclusa)

Consumo elettrico (min/max): 25 / 95 mA

Dimensioni: 198 x43 x32 mm (b)

Peso: 135g (senza batteria)



(a) senza considerare la lunghezza del cavo con clip a coccodrillo

(b) senza considerare la lunghezza della sonda



Contenuto della confezione

1 x Trasmettitore

1 x Ricevitore

1 x Picchetto per messa a terra

1 x Cacciavite a stella

1 x Custodia

1 x Manuale duso
