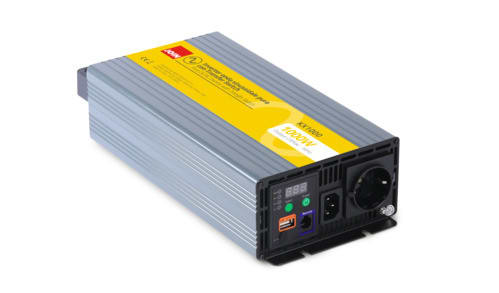

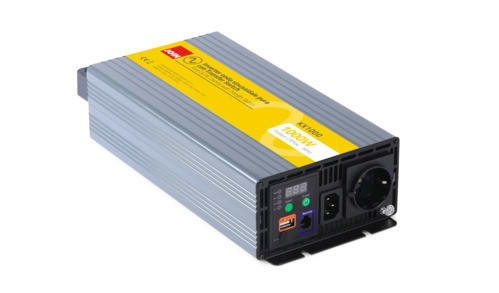

ALPHA ELETTRONICA - Inverter Onda pura 1000W Ingresso: 24Vdc, Uscita: 230Vac - con bypass 230V

La serie KX di inverter di potenza a onda sinusoidale pura con Transfer Switch è una combinazione di un inverter e di un interruttore di trasferimento automatico AC che permette di commutare tra lalimentazione proveniente dalla rete elettrica (quando disponibile) e quella fornita dallinverter stesso (quando la rete è assente o interrotta).

Rispetto agli inverter a onda sinusoidale modificata, gli inverter a onda sinusoidale pura sono il modo migliore per fornire corrente più pulita con bassa distorsione armonica. Questa caratteristica è fondamentale per alimentare apparecchiature come sistemi di veicoli, sistemi di monitoraggio della sicurezza, sistemi di illuminazione di emergenza, sistemi di alimentazione domestici, sistemi di alimentazione di campo e altri sistemi che richiedono una qualità dell'energia superiore.

L'utilizzo dell' inverter di potenza a onda sinusoidale pura rende facile collegare e ottenere alimentazione precisa sempre e ovunque.



La funzione bypass, collegata tramite lingresso AC 230V, è studiata per garantire la continuità dellalimentazione nei momenti in cui linverter non può operare correttamente, per esempio, in caso di guasto, anomalie operative o durante una manutenzione programmata.

Nota bene: quando viene collegato anche lingresso AC per il bypass, il sistema opera in modalità automatica: linverter si accende immediatamente senza necessità di premere il pulsante ON e, una volta attivato, il pulsante OFF non riesce a interrompere lalimentazione.



Lunico modo per spegnere correttamente il dispositivo è scollegare il cavo di ingresso AC, ripristinando così il controllo manuale.

Questa soluzione è stata pensata per garantire la massima continuità e affidabilità in presenza di fonti di alimentazione alternative, tipica delle applicazioni off grid.



Caratteristiche Generali

Tipologia inverter: con bypass 230V

Modalità funzionamento: Priorità DC

Raffreddamento: Convezione forzata - ventola automatica

Funzioni aggiuntive: Modalità risparmio energetico, Porta avviamento accensione (ignition)

Interfaccia di controllo: Tasti fisici, Display remoto opzionale, RJ12



Caratteristiche Inverter

Forma d'onda in uscita: Sinusoidale pura

Frequenza: 50Hz

Distorsione d'onda THD: <3%

Corrente massima AC di ingresso: 4.5A

Corrente in ingresso: 47A

Tensione d'ingresso: 24Vdc

Tensione d'uscita: 230Vac

Configurazione tensione d'uscita: selezionabile 220-230-240Vac

Configurazione frequenza d'uscita: selezionabile 50-60Hz

Protezione da sottotensione: 21±0,3Vdc

Potenza d'uscita di picco: 2000W

Potenza d'uscita nominale: 1000W

Efficienza massima: 91%

Capacità minima batteria: >60Ah

Consumo a vuoto in stand by: <0.5A

Corrente relè by-pass: 16A

Tipo carico corrente relè by-pass: resistivo

Carico minimo operativo: 20W

Impostazione protezione bassa tensione selezionabile: 21/21,6/22,6/23,6Vdc

Soft start: si

Transfer Switch: Automatico

Tempo di commutazione: 30ms

Protezioni: Bassa tensione, Cortocircuito, Inversione di polarità, Sovraccarico, Sovratemperatura, Sovratensione in ingresso

Funzione restart: Sovraccarico (manuale), Sovratemperatura (manuale), Sovratensione (automatico), Tensione batteria bassa (automatico)

Fusibile: interno

Caratteristiche fusibile: 3x 30A



Caratteristiche Meccaniche

Dimensioni: 331.2mm x 150.1mm x 77.6mm

Peso: 2.6Kg

Protezione: IP20

Installazione: a parete, orizzontale

Rumorosità: 62dB



Caratteristiche Operative

Temperatura di funzionamento: -10 / 40°C

Umidità: 5 ÷ 90%

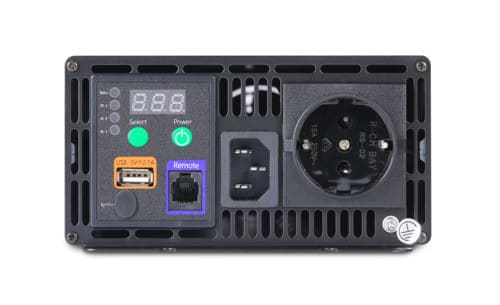

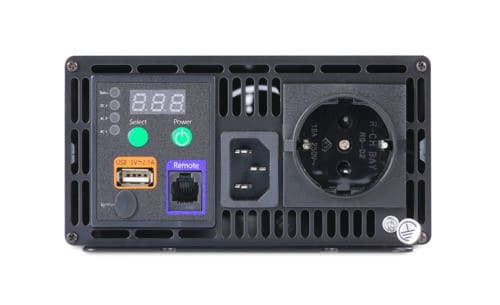

Collegamenti

Controllo remoto: optional

Cavo d'ingresso: Una coppia di cavi rosso-nero 16mm²/5AWG 1m

Connessioni ingresso: morsetti a vite DC, IEC320 C14

Connessioni uscita: 1 presa USB-A 5V 2,1A
