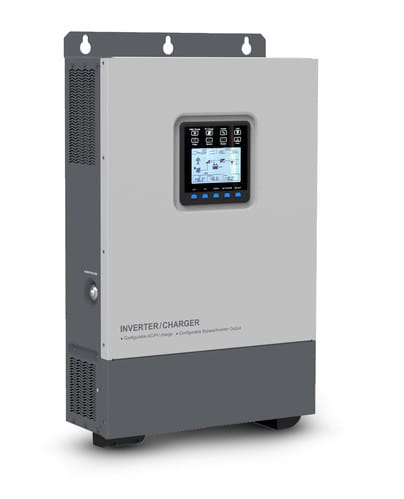

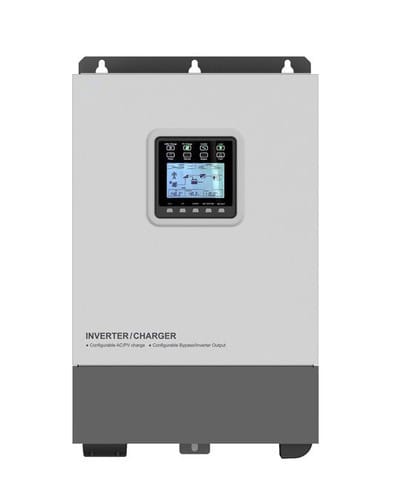

ALPHA ELETTRONICA - Inverter ibrido 5kW 48Vdc-230V MPPT 80A PV 120-400Vdc PVmax 440V

Inverter ottimizzato per la gestione di diverse fonti di energia.

Regolatore di carica MPPT integrato.

Caricabatterie da rete o generatore integrato.

Adatto per batterie piombo AGM/GEL e Litio.

Con display LCD per la configurazione dei parametri.



Supporta

Due modalità di funzionamento: con batteria e senza batteria.

Tre modalità di carica: solo solare, priorità solare, rete e solare.

Due modalità di rete AC: priorità inverter e priorità rete elettrica.



Caratteristiche Generali

Tipologia inverter: con caricabatterie e bypass 230V

Modalità funzionamento: Priorità AC (UPS), Priorità DC

Raffreddamento: Convezione forzata - ventola automatica

Funzioni aggiuntive: Contatto on-off remoto, Porta comunicazione RS485

Interfaccia di controllo: RS485

Indicazione: Display LDC



Caratteristiche Inverter

Forma d'onda in uscita: Sinusoidale pura

Frequenza: 50Hz

Distorsione d'onda THD: <3%

Corrente massima AC di ingresso: 30A

Corrente in ingresso: 30A

Tensione d'ingresso: 48Vdc

Tensione d'uscita: 230Vac

Configurazione tensione d'uscita: fissa

Configurazione frequenza d'uscita: fissa

Protezione da sottotensione: 43.2±0,5Vdc

Potenza d'uscita di picco: 8000W

Potenza d'uscita nominale: 4000W

Potenza d'uscita per 10 minuti: 5000W

Efficienza massima: 93%

Consumo a vuoto in stand by: <0.7A

Corrente relè by-pass: 16A

Soft start: si

Transfer Switch: Automatico

Protezioni: Cortocircuito, Sovraccarico, Sovratemperatura

Fusibile: interno



Caratteristiche Caricabatterie

Tensione d'ingresso: 230Vac

Tolleranza tensione d'ingresso: ±10%

Frequenza: 50Hz

Tensione d'uscita: 58.4Vdc

Corrente nominale di ricarica: 80A



Carica solare

Tensione Voc max: 500V (400V@25°C)

Potenza PV installata max: 5000W

Potenza PV di carica max: 4000W

Corrente PV di carica max: 24A



Carica da rete

Corrente di carica max: 80A



Caratteristiche Meccaniche

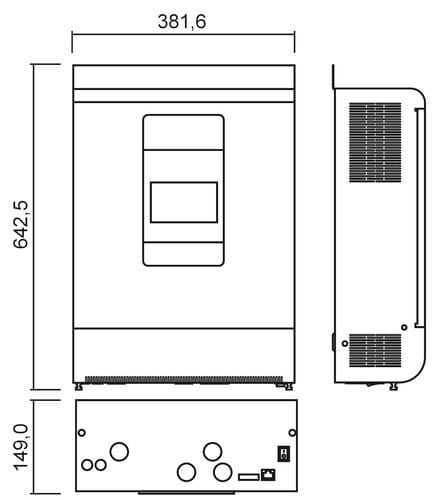

Dimensioni: 149mm x 381.6mm x 642.5mm

Peso: 19Kg

Protezione: IP20

Installazione: a parete

Rumorosità: 60dB



Caratteristiche Operative

Temperatura di funzionamento: -20 / 50°C

Umidità: 5 ÷ 95%



Collegamenti

Controllo remoto: optional

Cavo d'ingresso: Cavo rosso nero 35mm²

Connessioni ingresso: morsetti a vite DC, morsetti a vite per occhielli

Connessioni uscita: morsetti a vite

Dimensioni minime cavi: 35mm²



Attenzione

L'inverter è adatto per applicazioni in isola (Off-grid o Stand-alone). L'inverter è dotato di ingresso rete 230V ma non dispone della funzione di immissione in rete. Prodotto non adatto per cessione dell'energia in rete (CEI 0-21).
