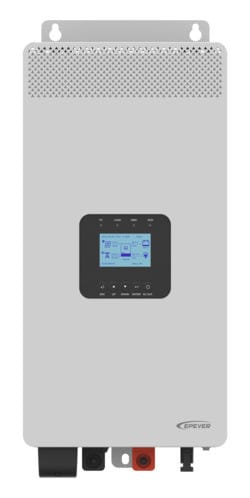

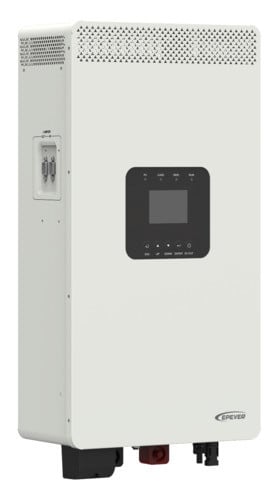

ALPHA ELETTRONICA - Inverter ibrido 3,5kW 24Vdc-230V MPPT 120A PV 85-400Vdc PVmax 500V

La serie KEPH035-24 (HP-AHP20A) è un inverter/caricatore ad alta frequenza. Supporta diverse opzioni di ricarica, tra cui rete elettrica, generatore diesel e solare. È progettato per il bypass della rete (se presente), l'uscita inverter e la gestione dell'energia. Il chip DSP avanzato, insieme al suo algoritmo di controllo, garantisce tempi di risposta rapidi, affidabilità ed elevata efficienza di conversione. E' possibile ottimizzare l'uso dell'energia passando in modo flessibile tra il solare e la rete elettrica grazie a impostazioni personalizzate. Questo prodotto di alta qualità fornisce un'alimentazione stabile ed è adatto a sistemi di generazione ibridi che combinano fonti solari, di rete e a motore a combustione. Risponde alle esigenze di applicazioni per soluzioni di alimentazione residenziali economicamente vantaggiose.

Caratteristiche Generali
Tipologia inverter: con caricabatterie e bypass 230V
Modalità funzionamento: Priorità AC (UPS), Priorità DC
Raffreddamento: Convezione forzata - ventola automatica
Funzioni aggiuntive: Porta comunicazione RS485, Contatto on-off remoto
Interfaccia di controllo: RS485, Tasti fisici
Indicazione: Display LDC
Retroilluminazione dispay: Si
Accessori inclusi: Staffa, Manuale d'uso

Caratteristiche Inverter
Forma d'onda in uscita: Sinusoidale pura
Frequenza: 50Hz
Distorsione d'onda THD: <3%
Tensione d'ingresso: 24Vdc
Tensione d'uscita: 230Vac
Configurazione tensione d'uscita: fissa
Configurazione frequenza d'uscita: fissa
Potenza d'uscita di picco: 7000W
Potenza d'uscita nominale: 3500W
Efficienza massima: 93%
Corrente in ingresso: 110A
Consumo a vuoto in stand by: <0.9A
Corrente relè by-pass: 16A
Spegnimento batteria scarica: 21.6V
Tolleranza spegnimento batteria: ±0,5V
Soft start: si
Transfer Switch: Automatico
Tempo di commutazione: 20ms
Protezioni: Sovraccarico, Inversione di polarità, Sovratemperatura
Fusibile: interno

Caratteristiche Caricabatterie
Tensione d'ingresso: 230Vac
Frequenza: 50Hz
Tensione d'uscita: 32Vdc
Corrente nominale di ricarica: 120A

Carica solare
Tensione Voc max: 500V (440V@25°C)
Potenza PV installata max: 4000W
Tensione PV MPPT: 400V
Potenza PV di carica max: 3840W
Corrente PV di carica max: 16A

Carica da rete
Corrente di carica max: 110A

Caratteristiche Meccaniche
Dimensioni: 163mm x 291.4mm x 654mm
Peso: 15.3Kg
Protezione: IP20
Installazione: a parete
Rumorosità: 60dB

Caratteristiche Termiche
Temperatura di funzionamento: -20 / 50°C
Umidità: 5 ÷ 95%

Collegamenti
Controllo remoto: optional
Cavo d'ingresso: Cavo rosso nero 35mm²
Connessioni ingresso: morsetti a vite DC, morsetti a vite per occhielli
Connessioni uscita: morsetti a vite
Dimensioni minime cavi: 35mm²

- Uscita ad onda sinusoidale pura
- Supporta modalità con o senza batteria
- Uscita AC parallelabile fino a 12 unità in parallelo
- Supporto per funzionamento in parallelo in configurazione monofase e trifase
- Tecnologia PFC per ridurre il carico sulla capacità della rete
- Tecnologia MPPT avanzata con efficienza fino al 99,5%
- Ricarica e scarica compatibile con vari tipi di batterie
- Corrente massima di ricarica da rete regolabile
- Display LCD di grandi dimensioni
- Interfaccia di comunicazione RS485 con moduli opzionali 4G, WiFi o TCP per il monitoraggio remoto
- Protezioni elettroniche complete
