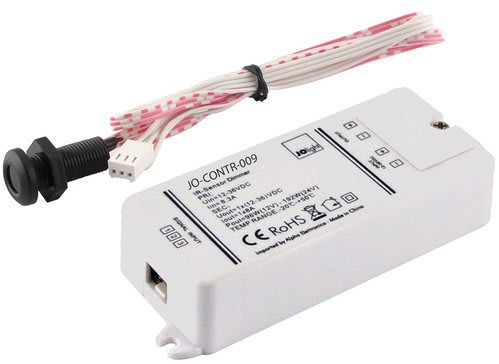

ALPHA ELETTRONICA - Interruttore on-off con sensore di prossimità per armadi - 12/24/36Vdc - 8A

Caratteristiche

Interruttore con sensore infrarosso IR attraverso il quale è possibile controllare l'accensione automatica di nastri led, lampade e faretti funzionanti a tensione costante(12, 24 oppure 36Vdc).



Funzionamento:

Il controller spegne l'uscita quando rileva la presenza di oggetti riflettenti i raggi infrarossi di fronte al sensore IR stesso. Il dispositivo può essere utilizzato come controller per luce di cortesia in armadi e altri mobili con ante.

Se montato internamente a un mobile:

aprendo l'anta l'uscita si accende

chiudendo l'anta l'uscita si spegne



Sensore

Distanza di lavoro: max 6cm circa

Angolo di lavoro: 15°

Foro di montaggio sensore: 10mm

Sensibilità: non modificabile

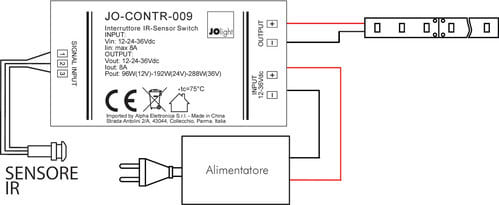

Esempio d'installazione

Anta dell'armadio chiusa -> luce spenta;

Anta dell'armadio aperta -> luce accesa;



Caratteristiche Generali

Funzione: Controller

Adatto per: Monocolore

Metodo di controllo: Sensore IR



Caratteristiche Elettriche

Tipo regolazione: Tensione costante (CV)

Tensione d'ingresso: 12/24/36V

Tensione d'uscita: come ingresso

Tipo di uscita: morsetti

Corrente/Ch: 8A

n. canali: 1

Potenza nominale (12V): 96W

Potenza nominale (24V): 192W

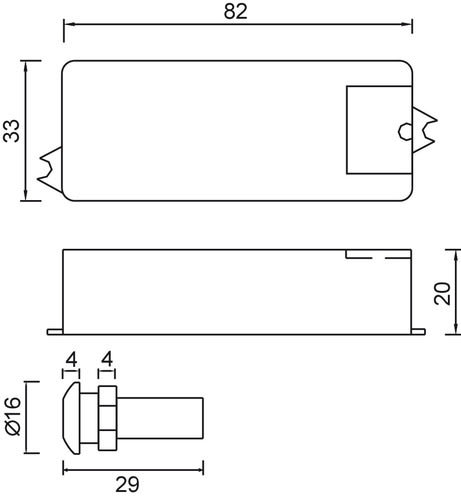

Caratteristiche Meccaniche

Lunghezza: 82mm

Larghezza: 33mm

Altezza: 20mm

Grado di protezione: IP20

Materiale corpo: Plastica

Colore corpo: Bianco



Caratteristiche Termiche

Temp. di funzionamento: -10 / 40°C



Note

- Il sensore NON è in grado di lavorare attraverso una superficie in vetro, plastica o plexiglass.

- Non allungare o modificare il cavo del sensore. Ogni modifica al cablaggio del sensore invalida la garanzia.

- L'alimentatore dovrà essere scelto in funzione del tipo di carico led utilizzato per tensione e corrente.

- Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico led da alimentare (circa 30%).
