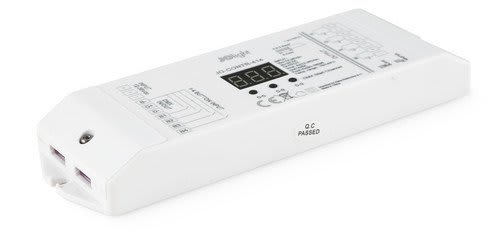

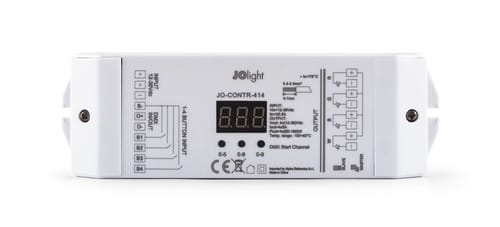

ALPHA ELETTRONICA - Decoder / master DMX RGBW 4Ch x 5A con pulsanti

Caratteristiche

Centralina decoder DMX-PWM a 4 canali per led RGB e bianchi (W).

Permette di controllare tramite DMX colore e luminosità di faretti RGBW (RGB+Bianco) o nastri led RGB + nastri led bianchi.



Caratteristiche Generali

Funzione: Controller

Adatto per: RGBW

Metodo di controllo: DMX



Caratteristiche Elettriche

Tipo regolazione: Tensione costante (CV)

Tensione d'ingresso: 12/24/36V

Tensione d'uscita: come ingresso

Tipo di uscita: morsetti

Metodo di connessione: anodo comune

Corrente/Ch: 5A

n. canali: 4

Potenza nominale (12V): 240W

Potenza nominale (24V): 480W



Caratteristiche Meccaniche

Lunghezza: 178mm

Larghezza: 46.1mm

Altezza: 21mm

Grado di protezione: IP20

Materiale corpo: Plastica

Colore corpo: Bianco



Caratteristiche Termiche

Temp. di funzionamento: -10 / 40°C



Funzionamento

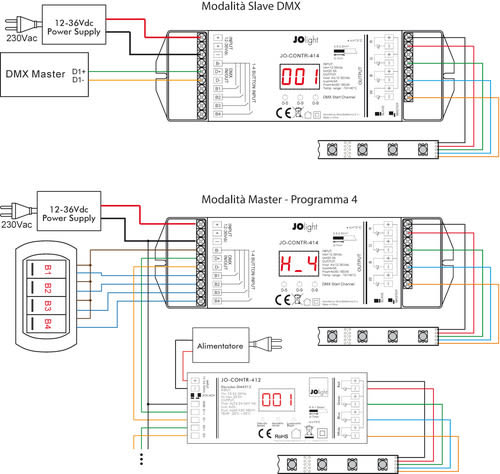

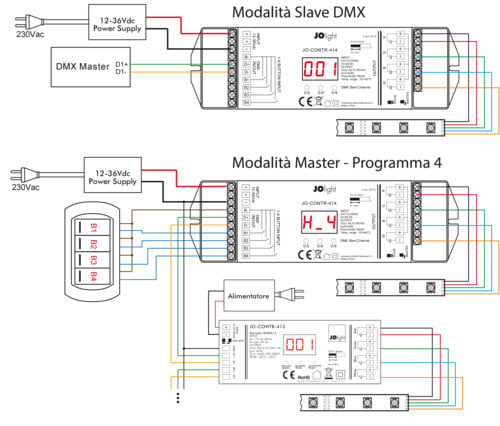

Il dispositivo può funzionare in due modalità: Slave oppure Master. Le due modalità sono selezionabili tramite ponticello (jumper).

Modalità Slave DMX

In questa modalità il controller decodifica il segnale ricevuto sui morsetti D+ e D- impostando le PWM delle uscite in base ai dati DMX.

Sul display viene mostrato l'indirizzo DMX, il cui valore di default è 001.

Modalità Master DMX

In questa modalità il JO-CONTR-414 è controllabile tramite pulsanti collegati agli ingressi B-/B1/B2/B3/B4. E' possibile scegliere tra quattro programmi di funzionamento, H_1, H_2, H_3 e H_4. In base al programma scelto i pulsanti esterni collegati avranno differenti funzioni:

- "H_1": controllo on/off e dimmerazione contemporanea delle 4 uscite con un solo pulsante

- "H_2": controllo on/off e dimmerazione delle uscite a coppie di 2 utilizzando due pulsanti, utile per nastri bicolore a CCT regolabile.

- "H_3": controllo on/off e dimmerazione dei singoli canali R, G e B (no W) con rotazione colori utilizzando due pulsanti

- "H_4": controllo on/off e dimmerazione dei singoli canali R, G, B e W con rotazione dei colori utilizzando quattro pulsanti

Nella modalità Master DMX, dai morsetti D+ e D- verrà trasmesso un segnale DMX che potrà essere portato ad ulteriori decoder JO-CONTR-412 e permetterà di replicare gli stessi colori o giochi di luci presenti sulle uscite PWM del JO-CONTR-414.



Note

L'alimentatore dovrà essere scelto in funzione del tipo di carico led utilizzato per tensione e corrente. Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico led da alimentare (circa 30%).
