ALPHA ELETTRONICA - Alimentatore da quadro 41,4W - 13,8Vdc - con caricabatterie

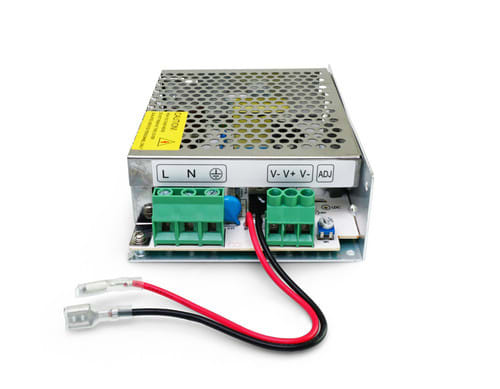

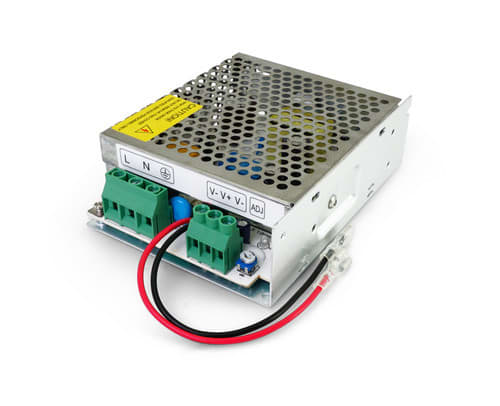

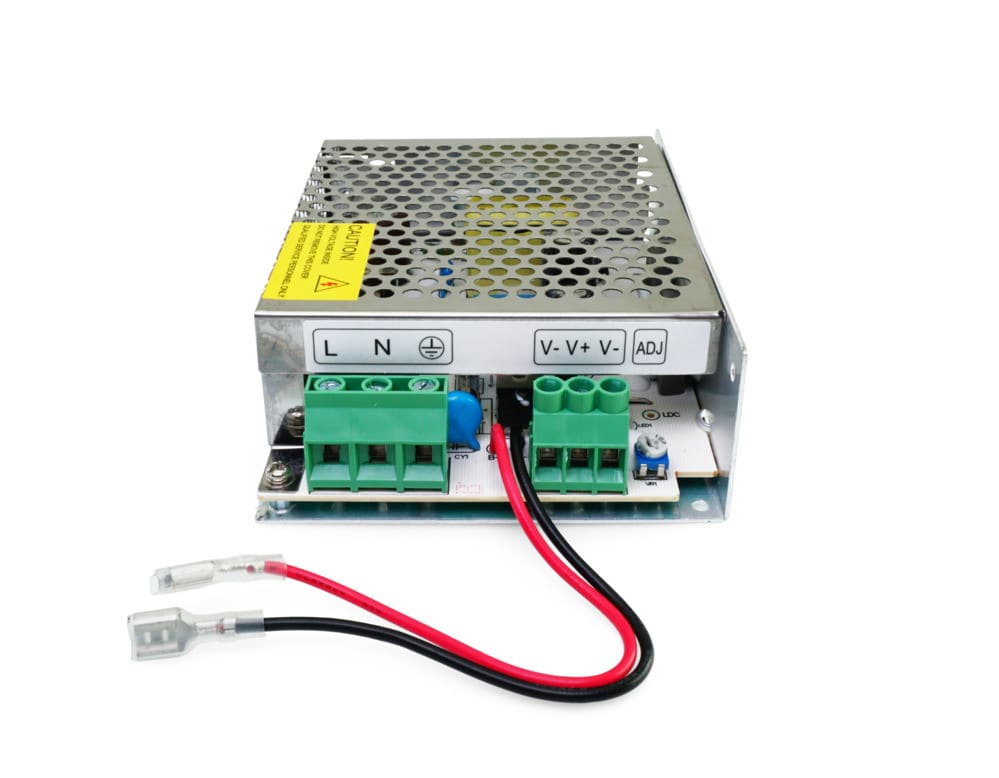

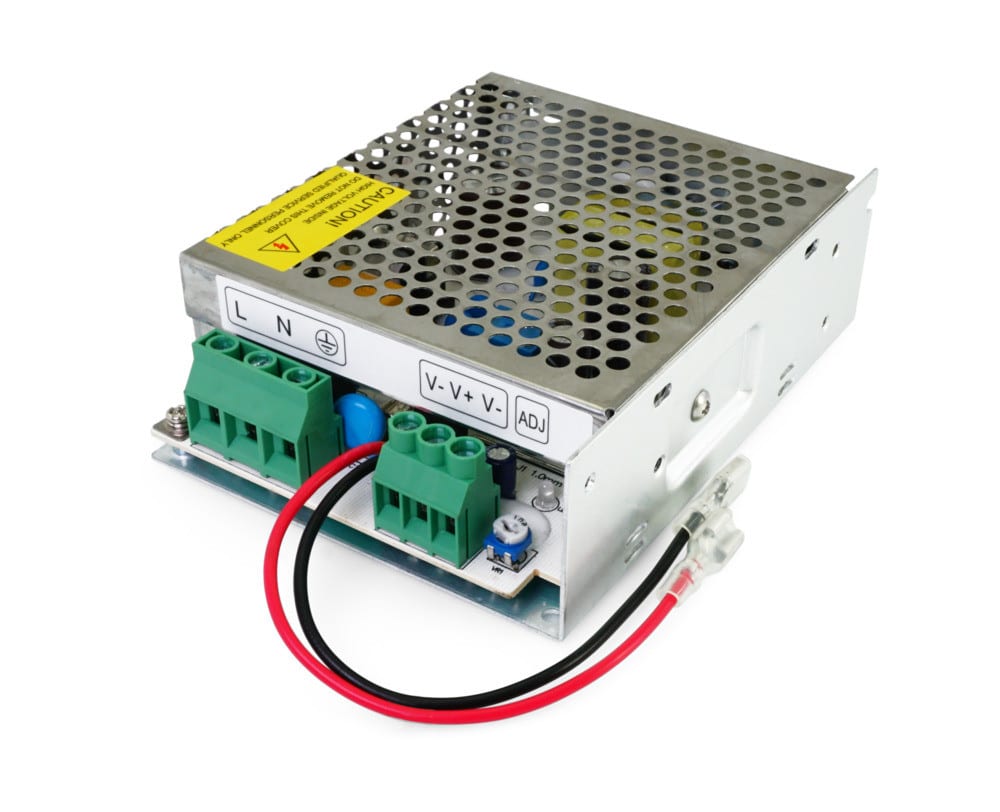

Il PUC048-03 è un alimentatore switching da quadro elettrico per applicazioni TVCC e sicurezza.

Questo alimentatore, oltre a fornire un uscita stabilizzata, integra una funzione di caricabatterie.

E quindi possibile collegare contemporaneamente in uscita il carico e una batteria al piombo 12V.

In caso di assenza della tensione di rete 230Vac, l'alimentatore PUC provvederà ad alimentare il carico dalla batteria tampone in modo da garantire continuità di funzionamento del carico stesso.



Ingresso

Tensione di ingresso: 230Vac 50Hz

Corrente di ingresso: 0,6A



Uscita

Tensione di uscita: 13-14,5V

Corrente nominale: 3A



Sezione caricabatterie

Tensione caricabatterie: 13-14,5V

Corrente di carica: 600mA



Protezioni

- inversione batteria

- sovraccarico

- cortocircuito

- Disconnessione del carico per tensione batteria bassa (LVD 10Vdc)

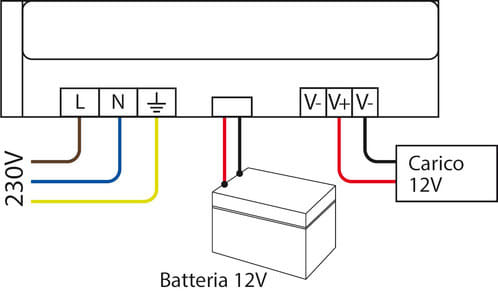

Note

In caso di assenza rete la tensione di uscita è data dalla Vbatt - 0,6V.

Utilizzare solo con una batteria al piombo 12V.

Collegare la batteria ai morestti faston.

Non collegare la batteria ai morsetti V+ e V-.



Caratteristiche Generali

Tecnologia: switching

Costruzione: da quadro

Tipo regolazione: CV

Classe isolamento: I

Grado Protezione: IP20



Caratteristiche Elettriche

Regolazione uscita: trimmer

Tensione d'ingresso: 230Vac

Tolleranza d'ingresso: ±10%

Frequenza: 50Hz

Potenza: 41.4W

Tensione d'uscita: 13.8V

Corrente d'uscita: 3000mA

Tensione d'uscita: 13-14.5V

Regolazione di carico: ±5%

Regolazione di linea: ±3%

Tolleranza corrente d'uscita: ±5%

Ripple: <200mV

Protezioni: sovraccarico, sovratensione, corto circuito



Caratteristiche Meccaniche

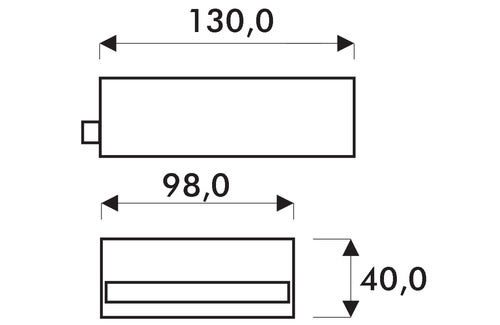

Dimensioni (LxWxH): 130 x 98 x 40mm

Raffreddamento: passivo

Materiale contenitore: Metallico

Connessioni: morsetti a vite



Caratteristiche Termiche

Temperatura di lavoro: 0/30°C
