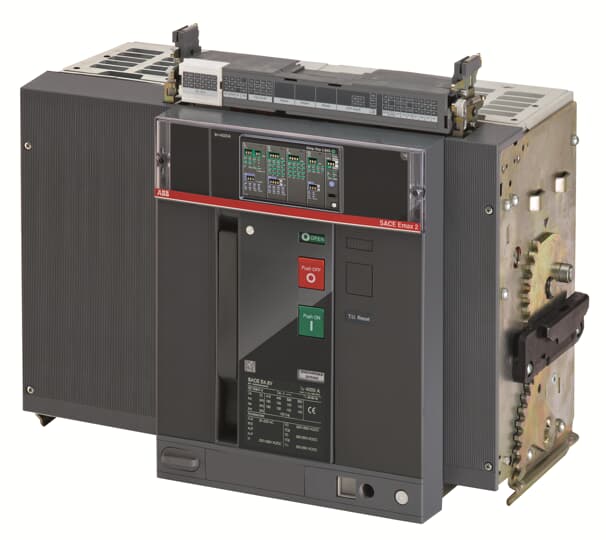

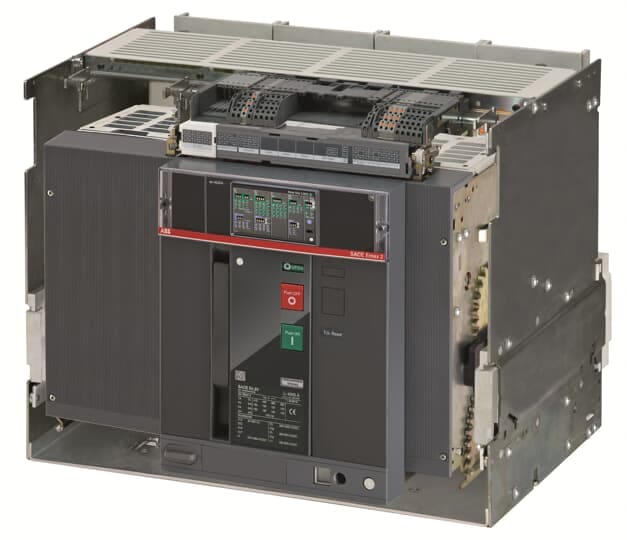

ABB - E4.2N 3200 Ekip Dip LSI 4p WMP. 1SDA073122R1

Corrente nominale permanente Iu:

3200 A

Corrente limite nominale di disinserzione al corto circuito a 400 V,:

66 kA

Intervallo di regolazione sganciatore di sovraccarico:

1280÷3200 A

Tipo di collegamento circuito elettrico principale:

connessione attraverso parte del telaio separata

Numero di poli:

4

Tensione nominale:

690 V

Intervallo di regolazione dell'attivatore di corto circuito con ritar:

1920÷32000 A

Intervallo di regolazione dell'attivatore di corto circuito non ritar:

4800÷48000 A

Protezione dalle dispersioni a terra integrata:

No

Tipologia costruttiva dell'apparecchio:

apparecchio da incasso, tecnica a innesto

Adatto per montaggio su guida a cappello:

No

Montaggio su guida a DIN opzionale:

No

Numero di contatti ausiliari, normalmente chiusi:

0

Numero di contatti ausiliari, normalmente aperto:

0

Numero di contatti ausiliari, di scambio:

4

Segnalatore di intervento presente:

Sì

Con sganciatore di minima tensione integrato:

No

Posizione del collegamento per circuito elettrico principale:

connessione attraverso parte del telaio separata

Tipologia di azionamento:

pulsante

Apparecchio completo con unità di sicurezza:

Sì

Azionamento a motore integrato:

No

Azionamento a motore opzionale:

Sì

Grado di protezione (IP):

IP30
