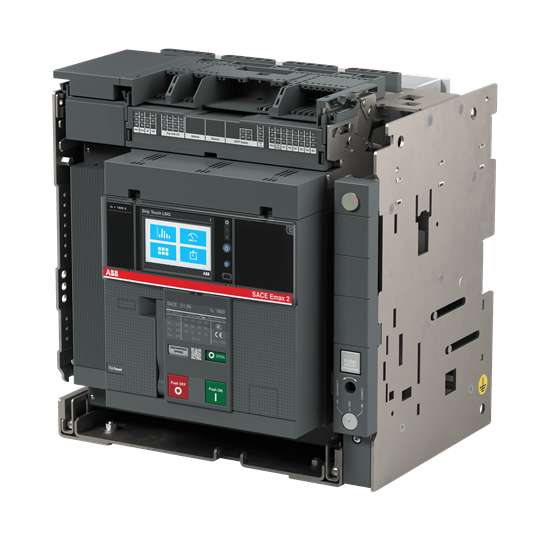

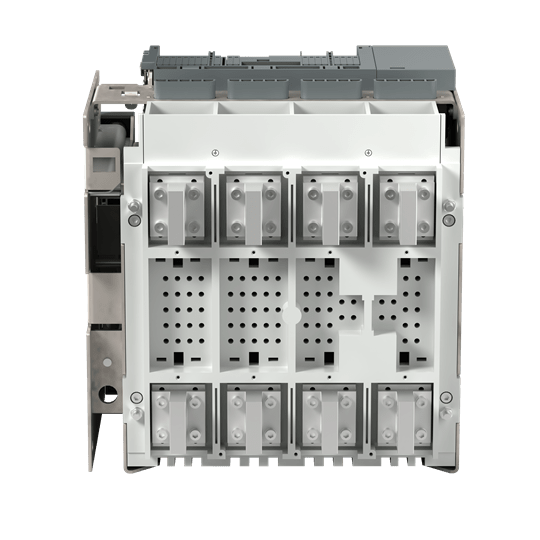

ABB - E1.2B 1000 Ekip G Touch LSIG 4p WMP

Corrente nominale permanente Iu:

1000 A

Tensione nominale:

690 V

Corrente limite nominale di disinserzione al corto circuito a 400 V,:

42 kA

Intervallo di regolazione sganciatore di sovraccarico:

400÷1000 A

Intervallo di regolazione dell'attivatore di corto circuito con ritar:

600÷10000 A

Intervallo di regolazione dell'attivatore di corto circuito non ritar:

1500÷15000 A

Tipologia costruttiva dell'apparecchio:

Apparecchio da incasso, tecnica a innesto

Protezione dalle dispersioni a terra integrata:

Sì

Tipo di collegamento circuito elettrico principale:

Connessione attraverso parte del telaio separata

Adatto per montaggio su guida a cappello:

No

Montaggio su guida a DIN opzionale:

No

Numero di contatti ausiliari, normalmente chiusi:

0

Numero di contatti ausiliari, normalmente aperto:

0

Numero di contatti ausiliari, di scambio:

4

Segnalatore di intervento presente:

Sì

Con sganciatore di minima tensione integrato:

No

Numero di poli:

4

Posizione del collegamento per circuito elettrico principale:

Connessione attraverso parte del telaio separata

Tipologia di azionamento:

Pulsante

Apparecchio completo con unità di sicurezza:

Sì

Azionamento a motore integrato:

No

Azionamento a motore opzionale:

Sì

Grado di protezione (IP):

IP30
