3F FILIPPI - 3F LINUX L 50/940 LED DALI UGR L1778

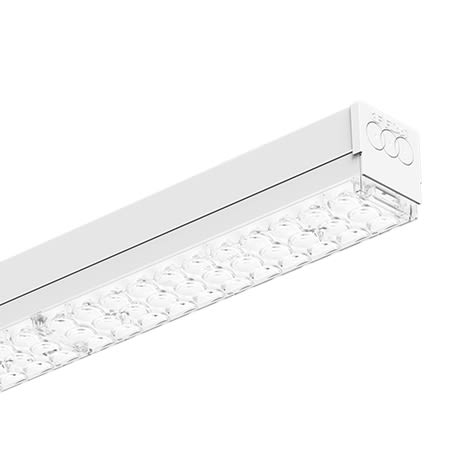

A20670 - 3F Linux L 50-940 LED DALI UGR L1778 (IP40) Unità luminosa per struttura continua 3F Linux S. - ILLUMINOTECNICHE - Rendimento luminoso 100% (DLOR 98%, ULOR 2%). Flusso luminoso iniziale dell'apparecchio 6749 lm. Distribuzione diretta simmetrica. Interdistanza installazione Dtrasv.= 1,39 x hu - Dlong. = 1,30 x hu. Luminanza media <3000 cd/m² per angoli >65° radiali. UGR <19 (EN 12464-1). Efficacia luminosa 130 lm/W. Durata utile (L93/B10): 30000 h. (tq+25°C); Durata utile (L90/B10): 50000 h. (tq+25°C); Durata utile (L85/B10): 80000 h. (tq+25°C); Durata utile (L80/B10): 100000 h. (tq+25°C); Durata utile (L85/B10): 50000 h. (tq+45°C); Decadimento repentino del flusso luminoso dopo 50000 h: 0% (C0). Sicurezza fotobiologica conforme alla IEC/TR 62778: gruppo di rischio esente RG0 (IEC 62471). Conformità alle norme IEC/EN 62722-2-1 - IEC/EN 62717. - SORGENTE - Modulo LED lineare da 50W/940. Indice di resa cromatica CIE 13.3: CRI >90 (R9 >50%). Indice di Fedeltà cromatica IES TM-30: Rf = 92 Rg = 101. Temperatura di colore nominale CCT 4000 K. Tolleranza iniziale del colore (MacAdam): SDCM 3. - MECCANICHE - Unità luminosa in acciaio zincato a caldo, verniciato a base di poliestere in colore bianco con molle di fissaggio a scomparsa e ganci di sicurezza in acciaio inox. Lenti a distribuzione controllata in metacrilato trasparente con superficie esterna piana. Apparecchio a temperatura superficiale limitata. - D - (EN 60598-2-24); Dimensioni: 1778x62 mm, altezza 65 mm. Peso 2,33 kg. Grado di protezione IP40. Resistenza meccanica agli urti IK06 (1 joule). Resistenza al filo incandescente 650°C. - ELETTRICHE - Cablaggio elettronico DALI Halogen Free 230V-50/60Hz, fattore di potenza >0,95 a pieno carico, corrente costante in uscita, classe I, 1 driver. Potenza dell'apparecchio 52 W. CE - IEC 60598-1 - EN 60598-1. SAFE FLICKER: PstLM=<1 e SVM=<1 (IEC TR 61547-1 e IEC TR 63158), a garanzia di una luce più confortevole e sicura. Apparecchio conforme EN 60598-2-22 per alimentazione da un sistema di emergenza centralizzato CPSS (Central Power Supply System, comunemente chiamato soccorritore), non incorporato nell'apparecchio - escluso aree ad alto rischio. La potenza e il flusso di default sono pari al 100% in AC e al 15% in DC. Temperatura ambiente da 0°C fino a +45°C. Classe di temperatura T6 max 85°C. Collegamento alla struttura con spina a 5 poli con selezione di fase (cavi H05Z-U Halogen Free di sezione 0,5 mm² HT90). Umidità relativa UR: <85%. - INSTALLAZIONE - Soffitto / Sospensione / Parete. Tutti gli accessori dedicati a questo prodotto sono consultabili sul Catalogo e sul nostro sito www.3F-Filippi.com. - STRUTTURA - Struttura cablata in acciaio zincato a caldo e verniciata a base di poliestere in colore bianco, ottenute tramite rolling process. Resistenza alla nebbia salina pari a 300h e all'umidostato pari a 700h. Linea di alimentazione passante a 5 o 7 poli con cavi H07Z-U Halogen Free di sezione 2,5 mm² HT90, dotata di morsettiere ad innesto rapido, irreversibili, di inizio/fine e torrette di alimentazione intermedie. Elemento di unione lineare in acciaio zincato a caldo già montato su un'estremità per la formazione di canali continui, solo strutture L3556. A20017 - 3F Linux S 5P L3556, Struttura con linea passante 5 poli. A20019 - 3F Linux S 5P L1778, Struttura con linea passante 5 poli. A20024 - 3F Linux S 7P L3556, Struttura con linea passante 7 poli. A20026 - 3F Linux S 7P L1778, Struttura con linea passante 7 poli. - APPLICAZIONI - Ambienti commerciali, espositivi, negozi e magazzini. Ambienti con videoterminali, uffici direzionali e di rappresentanza, uffici pubblici e scuole. Apparecchio con sorgente CRI>90 conforme al CAM - Criteri Ambientali Minimi per edifici pubblici (D.M. 11 OTTOBRE 2017). - GESTIONE DELLA LUCE - L'apparecchio, equipaggiato con driver DALI, può essere controllato manualmente con la tecnologia 3F Easy Dim oppure automaticamente/manualmente con la tecnologia 3F Smart Dimming. In impianti elettrici sprovvisti di impianto di regolazione (manuale o automatico) dovrà essere realizzato opportuno ponticello sui morsetti DA-DA dell'apparecchio. A20670 - 3F Linux L 50-940 LED DALI UGR L1778 (IP54) Unità luminosa per struttura continua 3F Linux S. - ILLUMINOTECNICHE - Rendimento luminoso 100% (DLOR 98%, ULOR 2%). Flusso luminoso iniziale dell'apparecchio 6505 lm. Distribuzione diretta simmetrica. Interdistanza installazione Dtrasv.= 1,39 x hu - Dlong. = 1,30 x hu. Luminanza media <3000 cd/m² per angoli >65° radiali. UGR <19 (EN 12464-1). Efficacia luminosa 125 lm/W. Durata utile (L93/B10): 30000 h. (tq+25°C); Durata utile (L90/B10): 50000 h. (tq+25°C); Durata utile (L85/B10): 80000 h. (tq+25°C); Durata utile (L80/B10): 100000 h. (tq+25°C); Durata utile (L85/B10): 50000 h. (tq+45°C); Decadimento repentino del flusso luminoso dopo 50000 h: 0% (C0). Sicurezza fotobiologica conforme alla IEC/TR 62778: gruppo di rischio esente RG0 (IEC 62471). Conformità alle norme IEC/EN 62722-2-1 - IEC/EN 62717. - SORGENTE - Modulo LED lineare da 50W/940. Indice di resa cromatica CIE 13.3: CRI >90 (R9 >50%). Indice di Fedeltà cromatica IES TM-30: Rf = 92 Rg = 101. Temperatura di colore nominale CCT 4000 K. Tolleranza iniziale del colore (MacAdam): SDCM 3. - MECCANICHE - Unità luminosa in acciaio zincato a caldo, verniciato a base di poliestere in colore bianco con molle di fissaggio a scomparsa e ganci di sicurezza in acciaio inox. Lenti a distribuzione controllata in metacrilato trasparente con superficie esterna piana. Apparecchio a temperatura superficiale limitata. - D - (EN 60598-2-24); Dimensioni: 1778x62 mm, altezza 71 mm. Peso 2,33 kg. Grado di protezione IP40. In abbinamento con gli opportuni accessori: grado di protezione IP54. Resistenza meccanica agli urti IK06 (1 joule). Resistenza al filo incandescente 650°C. - ELETTRICHE - Cablaggio elettronico DALI Halogen Free 230V-50/60Hz, fattore di potenza >0,95 a pieno carico, corrente costante in uscita, classe I, 1 driver. Potenza dell'apparecchio 52 W. CE - IEC 60598-1 - EN 60598-1. SAFE FLICKER: PstLM=<1 e SVM=<1 (IEC TR 61547-1 e IEC TR 63158), a garanzia di una luce più confortevole e sicura. Apparecchio conforme EN 60598-2-22 per alimentazione da un sistema di emergenza centralizzato CPSS (Central Power Supply System, comunemente chiamato soccorritore), non incorporato nell'apparecchio - escluso aree ad alto rischio. La potenza e il flusso di default sono pari al 100% in AC e al 15% in DC. Temperatura ambiente da 0°C fino a +40°C. Classe di temperatura T6 max 85°C. Collegamento alla struttura con spina a 5 poli con selezione di fase (cavi H05Z-U Halogen Free di sezione 0,5 mm² HT90). Umidità relativa UR: <85%. - INSTALLAZIONE - Soffitto / Sospensione / Parete. Tutti gli accessori dedicati a questo prodotto sono consultabili sul Catalogo e sul nostro sito www.3F-Filippi.com. - STRUTTURA - Struttura cablata in acciaio zincato a caldo e verniciata a base di poliestere in colore bianco, ottenute tramite rolling process, con profili in gomma EPDM espanso. Elemento di unione lineare in acciaio zincato a caldo con guarnizione per la formazione di canali continui, di serie e montato sulle versioni L3556 (accessorio per le altre lunghezze). Elemento di copertura IP54 in policarbonato trasparente con parti flessibili in metacrilato. Le strutture da 3556 mm vengono fornite con un collare di chiusura per unire le coperture. A20723 - Sistema 3F Linux 7P IP54 L3556, Struttura con linea passante 7 poli. A20724 - Sistema 3F Linux 7P IP54 L1778, Struttura con linea passante 7 poli. A20725 - Sistema 3F Linux 5P IP54 L3556, Struttura con linea passante 5 poli. A20726 - Sistema 3F Linux 5P IP54 L1778, Struttura con linea passante 5 poli. - APPLICAZIONI - Ambienti commerciali, espositivi, negozi e magazzini. Ambienti con videoterminali, uffici direzionali e di rappresentanza, uffici pubblici e scuole. Apparecchio con sorgente CRI>90 conforme al CAM - Criteri Ambientali Minimi per edifici pubblici (D.M. 11 OTTOBRE 2017). - GESTIONE DELLA LUCE - L'apparecchio, equipaggiato con driver DALI, può essere controllato manualmente con la tecnologia 3F Easy Dim oppure automaticamente/manualmente con la tecnologia 3F Smart Dimming. In impianti elettrici sprovvisti di impianto di regolazione (manuale o automatico) dovrà essere realizzato opportuno ponticello sui morsetti DA-DA dell'apparecchio.
