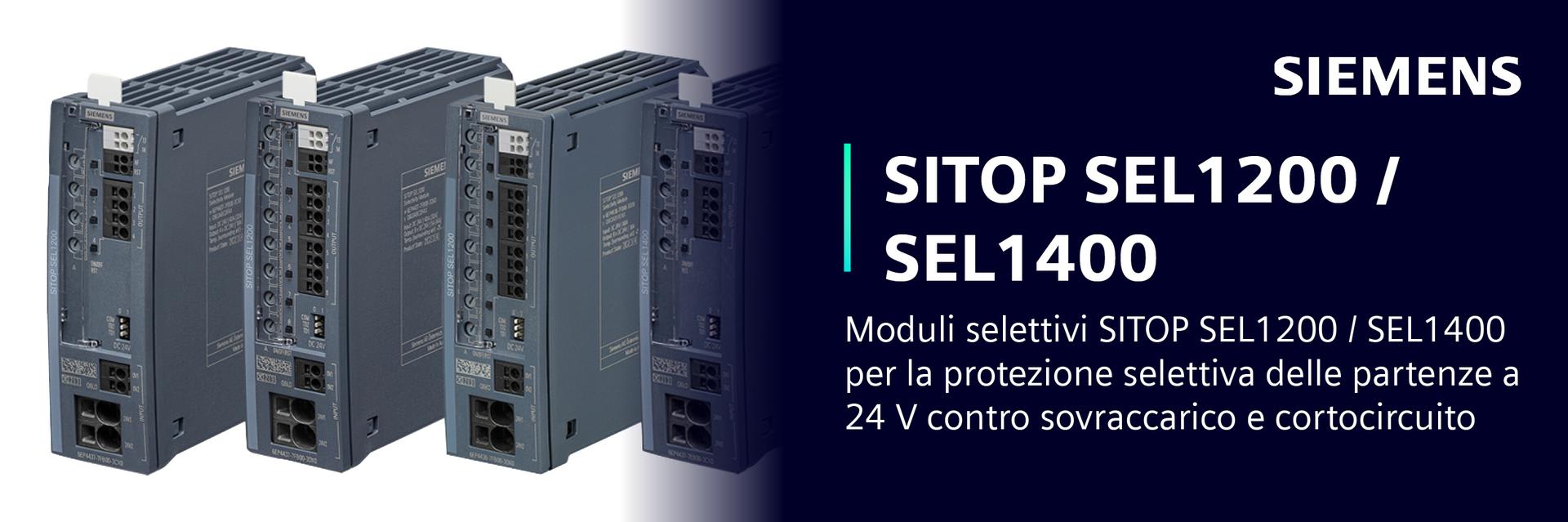

SITOP SEL1200 / SEL1400

Moduli selettivi SITOP SEL1200 / SEL1400 per la protezione selettiva delle partenze a 24 V contro sovraccarico e cortocircuito

SINTESI CARATTERISTICHE

Controllo delle derivazioni a 24 V e disinserzione sicura dei percorsi in caso di cortocircuito o sovraccarico
Caratteristica di commutazione (SEL1200) e di limitazione (SEL1400)
Attivazione sequenziale delle uscite riduce il carico dell'alimentatore e offre un avvio della macchina definito
Riconoscimento rapido dei guasti tramite LED su ogni uscita e interfaccia di diagnostica per i messaggi cumulativi o la diagnostica per singolo canale
Comunicazione via I/O
Collegamento in parallelo di 2 uscite per l'aumento della potenza

SINTESI VANTAGGI

Riconoscimento sicuro di sovraccarico o cortocircuito nel circuito a 24 V indipendente dalla resistenza del cavo
Curva caratteristica con effetto di commutazione per protezione standard ed elevate correnti di inserzione (SEL1200)
Curva caratteristica con limitazione di corrente per soddisfare elevati requisiti di protezione (SEL1400)
In alternativa 4 o 8 partenze per ogni modulo con valore di soglia di intervento singolarmente impostabile
4 uscite, impostabili tramite potenziometro, da 2 a 10 A (SEL1200, SEL1400)
8 uscite, impostabili tramite potenziometro, da 1 a 5 A o da 2 a 10 A (SEL1200, SEL1400)
Contatto di segnalazione cumulativa o diagnostica di singolo canale per tensione, corrente, valore di soglia impostato, eventuale causa di disinserzione (SEL1200, SEL1400)
Analisi mediante blocchi funzionali SIMATIC S7 gratuiti (S7-1500/1200/400/300) e faceplate per SIMATIC Comfort Panels e SIMATIC PCS7
LED a 3 colori per una localizzazione rapida dell'errore
Possibilità di reset remoto da una postazione centrale
Messa in servizio semplice mediante inserzione/disinserzione manuale di uscite
Attivazione sequenziale delle partenze per la riduzione della corrente di inserzione totale
Protezione trasparente piombabile per evitare modifiche indesiderate delle impostazioni di corrente e tempo
