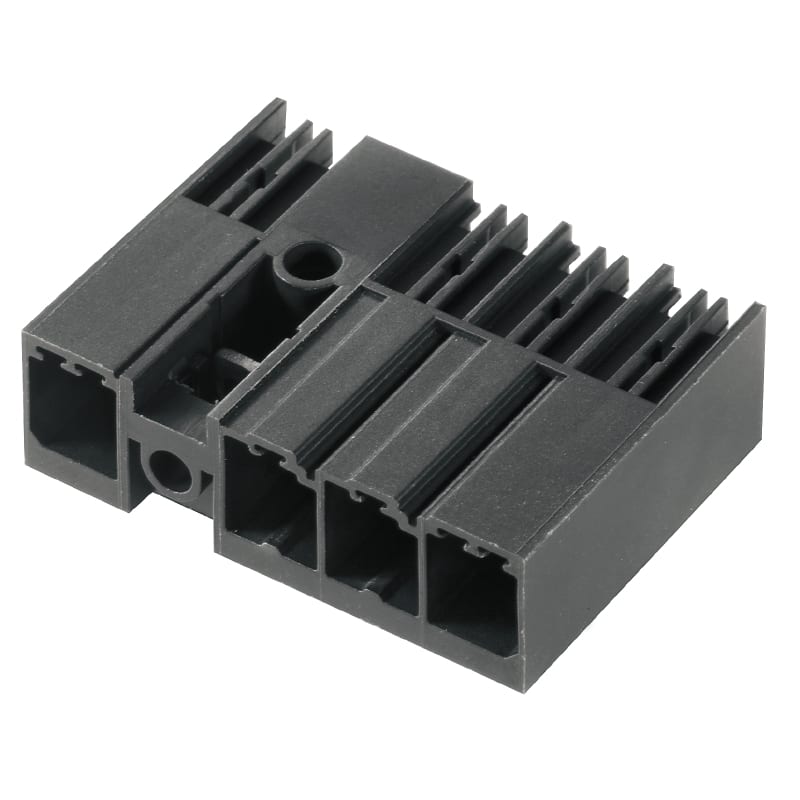

WEIDMULLER - SV-SMT 7.62IT/05/90MSF2 2.6SN BK BX

Tipo di connessione:

Connettore flessibile per circuiti stampati

Esecuzione del connettore:

Connettore fissato

Esecuzione del contatto:

Spina

Numero di poli:

5

Numero di serie di contatti a innesto:

1

Dimensione modulare dei contatti:

7.62 mm

Dimensione modulare dei collegamenti:

7.62 mm

Angolo circuito stampato/contatto:

0°/180° (orizzontale)

Corrente nominale In:

41 A

Tensione nominale:

630 V

Tensione impulsiva nominale:

6 kV

Categoria di sovratensione:

III

Grado di inquinamento:

2

Materiale del rivestimento di contatto:

Stagno

Esecuzione del collegamento elettrico:

Collegamento THR

Lunghezza del pin:

2.6 mm

Materiale del corpo isolante:

Poliammide

Colore del corpo:

Nero

Temperatura d'esercizio:

-50÷130 °C

Tipo di fissaggio circuito stampato:

Altro

Tipo di fissaggio:

Saldare

Tipo di banderuolatura:

Altro

Materiale del corpo isolante:

poliammide

materiale del rivestimento di contatto:

stagno

colore dell\'apparecchio:

nero

numero di poli:

5

tipo di connessione:

connettore flessibile per circuiti stampati

dimensione modulare dei collegamenti:

7,62 mm

materiale del contatto:

rame

esecuzione del contatto:

spina

sezione conduttore collegabile multifilare:

- mm²

rivestimento scatola:

non rivestito

sezione conduttore collegabile a filo sottile con bussola d\'estremità:

- mm²

tensione impulsiva nominale:

6 kV

tipo di cavo collegabile:

cavo a sezione circolare

esecuzione del collegamento elettrico:

collegamento THR

sezione conduttore collegabile a filo sottile senza bussola d\'estremità:

- mm²

temperatura d’esercizio:

-50÷130 °C

dimensione modulare dei contatti:

7,62 mm

classe di infiammabilità del materiale isolante secondo UL 94:

V0

corrente nominale In:

41 A

Grado di inquinamento:

2

tensione di dimensionamento:

630 V

Categoria di sovratensione:

III

numero di serie di contatti a innesto:

1

sezione conduttore collegabile unifilare:

- mm²

tipo di banderuolatura:

altri

angolo circuito stampato/contatto:

90° (verticale verso l’alto)

tipo di fissaggio:

saldare

lunghezza del pin:

2,6 mm

esecuzione del connettore:

connettore fissato
