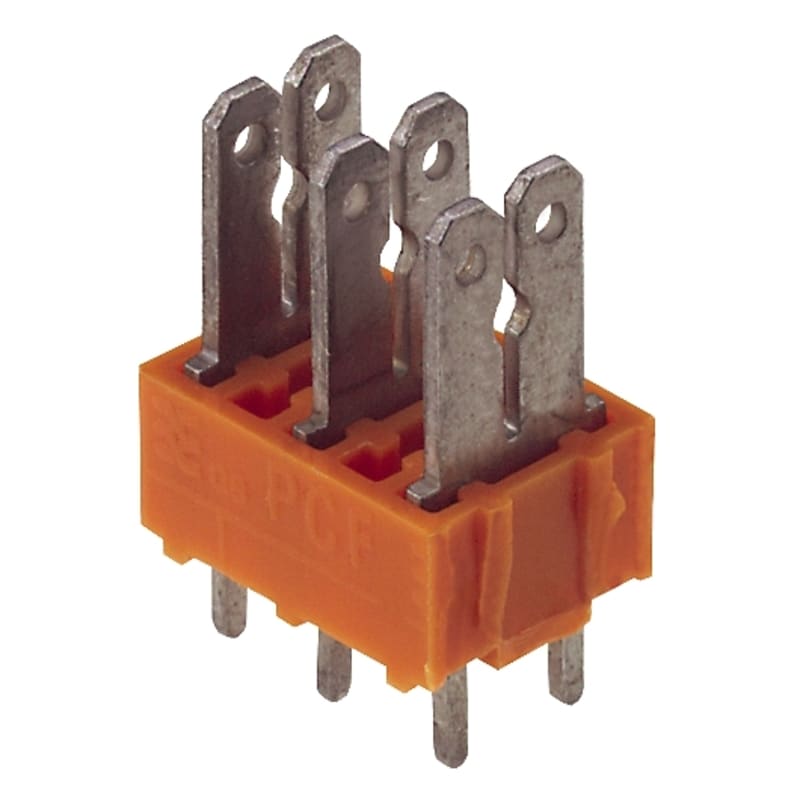

WEIDMULLER - Morsetto per circuito stampato 5.00 mm PCF 5.00/16/180 3.5SN OR BX.

Altezza:

18.4 mm

Numero di collegamenti elettrici:

16

Dimensione modulare dei collegamenti:

5 mm

Angolo circuito stampato/collegamento del conduttore:

90° (verticale verso l'alto)

Corrente nominale In:

24 A

Tensione nominale:

320 V

Tensione impulsiva nominale:

4 kV

Categoria di sovratensione:

II

Grado di inquinamento:

2

Tipo di collegamento conduttore:

Collegamento a connettore piatto

Tipo di collegamento circuito stampato:

Collegamento saldato

Lunghezza del pin:

3.5 mm

Materiale del corpo isolante:

Poliammide

Colore del corpo:

Arancione

Temperatura d'esercizio:

-50÷100 °C

Tipo di fissaggio circuito stampato:

Altro

Tipo di fissaggio:

Saldare

Tipo di banderuolatura:

Altro

Grado di protezione (IP), montato:

IP00

Grado di inquinamento:

2

tensione di dimensionamento:

320 V

Materiale del corpo isolante:

poliammide

Altezza:

18,4 mm

tipo di fissaggio circuito stampato:

altri

tipo di fissaggio:

saldare

sezione conduttore collegabile unifilare:

- mm²

lunghezza del pin:

3,5 mm

numero di collegamenti elettrici:

16

tipo di collegamento circuito stampato:

collegamento saldato

tensione impulsiva nominale:

4 kV

Categoria di sovratensione:

II

angolo circuito stampato/collegamento del conduttore:

90° (verticale verso l’alto)

sezione conduttore collegabile multifilare:

- mm²

tipo di banderuolatura:

altri

classe di infiammabilità del materiale isolante secondo UL 94:

V2

tipo di collegamento conduttore:

collegamento a connettore piatto

corrente nominale In:

24 A

grado di protezione (IP), montato:

IP00

temperatura d’esercizio:

-50÷100 °C

dimensione modulare dei collegamenti:

5 mm

diametro del pin di collegamento:

- mm

numero di piani:

1

sezione conduttore collegabile a filo sottile senza bussola d\'estremità:

- mm²

sezione conduttore collegabile a filo sottile con bussola d\'estremità:

- mm²

colore dell\'apparecchio:

arancione
