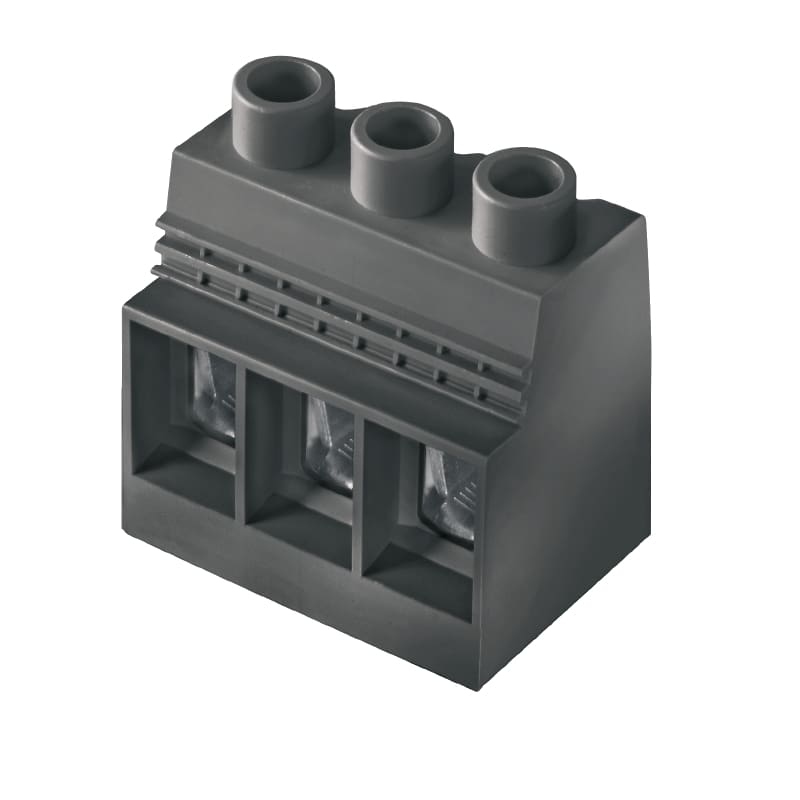

WEIDMULLER - Morsetto per circuito stampato 15.00 mm LXXX 15.00/07/90 4.5SN BK BX.

Altezza:

56 mm

Numero di collegamenti elettrici:

7

Dimensione modulare dei collegamenti:

15 mm

Angolo circuito stampato/collegamento del conduttore:

0°/180° (orizzontale)

Corrente nominale In:

150 A

Tensione nominale:

1000 V

Tensione impulsiva nominale:

8 kV

Categoria di sovratensione:

II

Grado di inquinamento:

2

Tipo di collegamento conduttore:

Raccordo a vite

Sezione conduttore collegabile unifilare:

0.5÷16 mm²

Sezione conduttore collegabile a filo sottile con bussola d'estremità:

0.5÷35 mm²

Sezione conduttore collegabile a filo sottile senza bussola d'estremi:

0.5÷35 mm²

Sezione conduttore collegabile multifilare:

6÷50 mm²

Tipo di collegamento circuito stampato:

Collegamento saldato

Materiale della superficie di collegamento:

Stagno

Lunghezza del pin:

4.5 mm

Materiale del corpo isolante:

Poliammide

Colore del corpo:

Nero

Temperatura d'esercizio:

-50÷120 °C

Tipo di fissaggio circuito stampato:

Altro

Tipo di fissaggio:

Saldare

Tipo di banderuolatura:

Altro

Grado di protezione (IP), montato:

IP20

sezione conduttore collegabile multifilare:

6÷50 mm²

tipo di collegamento conduttore:

raccordo a vite

numero di piani:

1

tipo di fissaggio circuito stampato:

altri

tipo di collegamento circuito stampato:

collegamento saldato

tensione impulsiva nominale:

8 kV

tipo di banderuolatura:

altri

temperatura d’esercizio:

-50÷120 °C

lunghezza del pin:

4,5 mm

numero di collegamenti elettrici:

7

sezione conduttore collegabile unifilare:

0,5÷16 mm²

dimensione modulare dei collegamenti:

15 mm

Grado di inquinamento:

2

tipo di fissaggio:

saldare

Altezza:

56 mm

tensione di dimensionamento:

1000 V

Materiale del corpo isolante:

poliammide

Categoria di sovratensione:

II

angolo circuito stampato/collegamento del conduttore:

0°/180° (orizzontale)

corrente nominale In:

150 A

grado di protezione (IP), montato:

IP20

classe di infiammabilità del materiale isolante secondo UL 94:

V0

diametro del pin di collegamento:

- mm

colore dell\'apparecchio:

nero

sezione conduttore collegabile a filo sottile con bussola d\'estremità:

0,5÷35 mm²

sezione conduttore collegabile a filo sottile senza bussola d\'estremità:

0,5÷35 mm²
