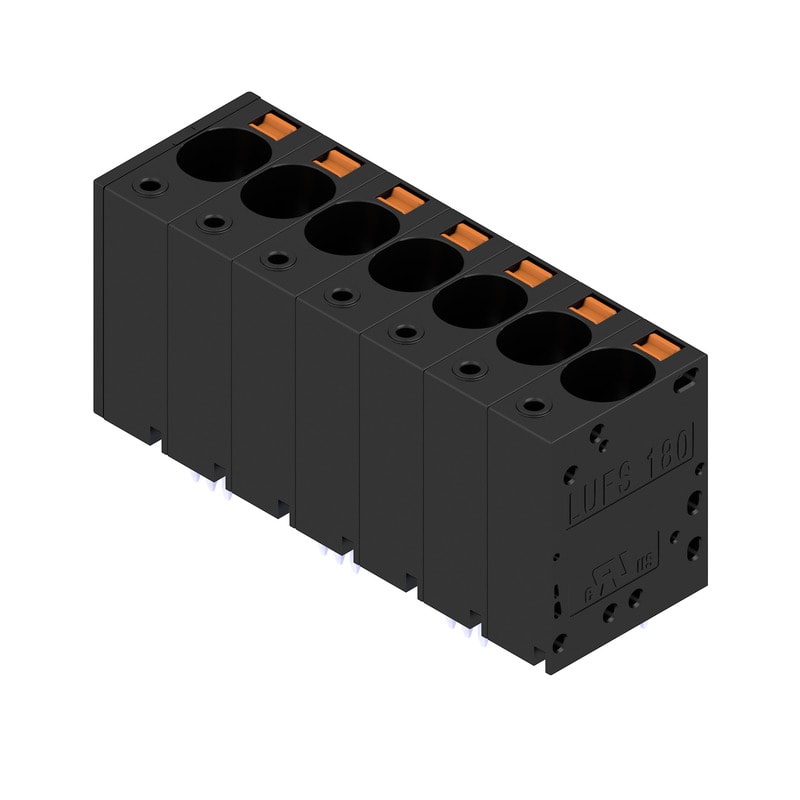

WEIDMULLER - morsetto per circuito stampato 10.00 mm lufs 10.00/07/180v 5.0sn bk bx
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Altezza - 36.3 mm
Numero di collegamenti elettrici - 7
Dimensione modulare dei collegamenti - 10 mm
Angolo circuito stampato/collegamento del conduttore - 90° (verticale verso l'alto)
Corrente nominale In - 76 A
Imballaggio e Condizioni
10 PZ
Prodotto a catalogo
EAN
4050118559880
Codice Sacchi
WD2492160000
Cod. produttore
2492160000
Codice Metel
WEI2492160000
Altezza:
36.3 mm
Numero di collegamenti elettrici:
7
Dimensione modulare dei collegamenti:
10 mm
Angolo circuito stampato/collegamento del conduttore:
90° (verticale verso l'alto)
Corrente nominale In:
76 A
Tensione nominale:
1000 V
Tensione impulsiva nominale:
8 kV
Categoria di sovratensione:
II
Grado di inquinamento:
2
Tipo di collegamento conduttore:
Connessione a spine
Sezione conduttore collegabile unifilare:
0.5÷16 mm²
Sezione conduttore collegabile a filo sottile con bussola d'estremità:
0.5÷16 mm²
Sezione conduttore collegabile a filo sottile senza bussola d'estremi:
0.5÷16 mm²
Sezione conduttore collegabile multifilare:
6÷16 mm²
Tipo di collegamento circuito stampato:
Collegamento saldato
Lunghezza del pin:
5 mm
Materiale del corpo isolante:
Poliammide
Colore del corpo:
Nero
Temperatura d'esercizio:
-40÷120 °C
Tipo di fissaggio circuito stampato:
Altro
Tipo di fissaggio:
Saldare
Tipo di banderuolatura:
Altro
Grado di protezione (IP), montato:
Altro
Categoria di sovratensione:
II
dimensione modulare dei collegamenti:
10 mm
colore dell\'apparecchio:
nero
tipo di collegamento conduttore:
connessione a spine
tipo di banderuolatura:
altri
numero di collegamenti elettrici:
7
numero di piani:
1
diametro del pin di collegamento:
- mm
tensione di dimensionamento:
1000 V
sezione conduttore collegabile a filo sottile senza bussola d\'estremità:
0,5÷16 mm²
sezione conduttore collegabile unifilare:
0,5÷16 mm²
sezione conduttore collegabile multifilare:
6÷16 mm²
Materiale del corpo isolante:
poliammide
temperatura d’esercizio:
-40÷120 °C
classe di infiammabilità del materiale isolante secondo UL 94:
V0
Grado di inquinamento:
2
tipo di fissaggio:
saldare
lunghezza del pin:
5 mm
sezione conduttore collegabile a filo sottile con bussola d\'estremità:
0,5÷16 mm²
tensione impulsiva nominale:
8 kV
tipo di fissaggio circuito stampato:
altri
Altezza:
36,3 mm
corrente nominale In:
76 A
tipo di collegamento circuito stampato:
collegamento saldato
angolo circuito stampato/collegamento del conduttore:
90° (verticale verso l’alto)
grado di protezione (IP), montato:
altri
