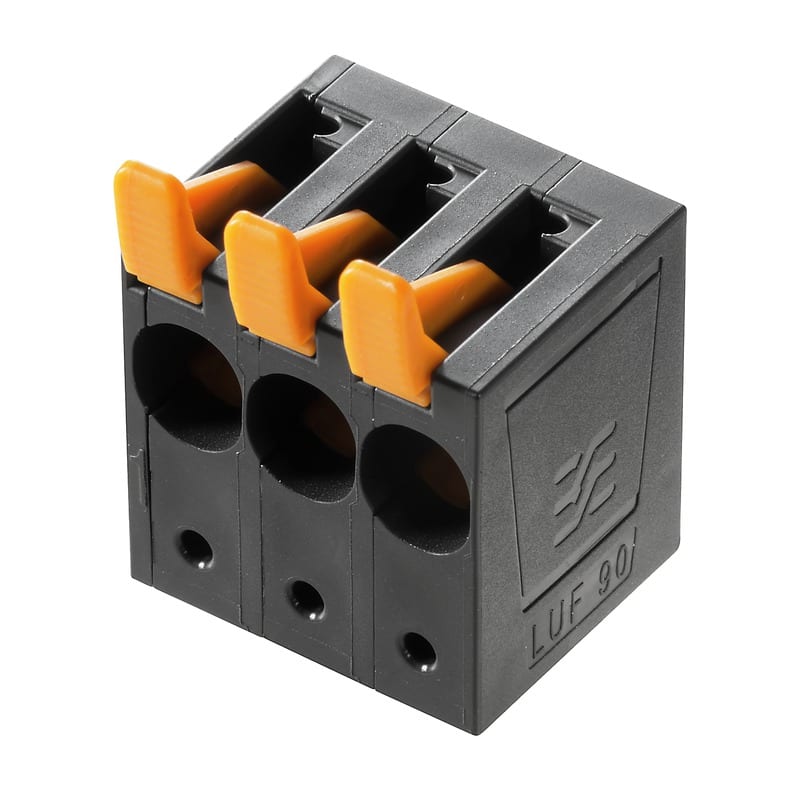

WEIDMULLER - Morsetto per circuito stampato 10.00 mm LUF 10.00/11/90V 5.0SN BK BX
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Altezza - 47.03 mm
Numero di collegamenti elettrici - 11
Dimensione modulare dei collegamenti - 10 mm
Angolo circuito stampato/collegamento del conduttore - 0°/180° (orizzontale)
Corrente nominale In - 82 A
Imballaggio e Condizioni
10 PZ
Prodotto a catalogo
EAN
4050118493689
Codice Sacchi
WD2453780000
Cod. produttore
2453780000
Codice Metel
WEI2453780000
Altezza:
47.03 mm
Numero di collegamenti elettrici:
11
Dimensione modulare dei collegamenti:
10 mm
Angolo circuito stampato/collegamento del conduttore:
0°/180° (orizzontale)
Corrente nominale In:
82 A
Tensione nominale:
690 V
Tensione impulsiva nominale:
6 kV
Categoria di sovratensione:
II
Grado di inquinamento:
2
Tipo di collegamento conduttore:
Connessione a spine
Sezione conduttore collegabile unifilare:
0.5÷16 mm²
Sezione conduttore collegabile a filo sottile con bussola d'estremità:
0.5÷16 mm²
Sezione conduttore collegabile a filo sottile senza bussola d'estremi:
0.5÷25 mm²
Sezione conduttore collegabile multifilare:
6÷25 mm²
Tipo di collegamento circuito stampato:
Collegamento saldato
Lunghezza del pin:
5 mm
Materiale del corpo isolante:
Poliammide
Colore del corpo:
Nero
Temperatura d'esercizio:
-40÷120 °C
Tipo di fissaggio circuito stampato:
Altro
Tipo di fissaggio:
Saldare
Tipo di banderuolatura:
Altro
Grado di protezione (IP), montato:
Altro
tipo di fissaggio circuito stampato:
altri
numero di piani:
1
Materiale del corpo isolante:
poliammide
Categoria di sovratensione:
II
dimensione modulare dei collegamenti:
10 mm
diametro del pin di collegamento:
- mm
tensione di dimensionamento:
690 V
grado di protezione (IP), montato:
altri
corrente nominale In:
82 A
tipo di fissaggio:
saldare
lunghezza del pin:
5 mm
tipo di collegamento circuito stampato:
collegamento saldato
numero di collegamenti elettrici:
11
angolo circuito stampato/collegamento del conduttore:
0°/180° (orizzontale)
Altezza:
47,03 mm
tipo di collegamento conduttore:
connessione a spine
sezione conduttore collegabile unifilare:
0,5÷16 mm²
temperatura d’esercizio:
-40÷120 °C
tipo di banderuolatura:
altri
sezione conduttore collegabile multifilare:
6÷25 mm²
classe di infiammabilità del materiale isolante secondo UL 94:
V0
tensione impulsiva nominale:
6 kV
Grado di inquinamento:
2
sezione conduttore collegabile a filo sottile senza bussola d\'estremità:
0,5÷25 mm²
sezione conduttore collegabile a filo sottile con bussola d\'estremità:
0,5÷16 mm²
colore dell\'apparecchio:
nero
