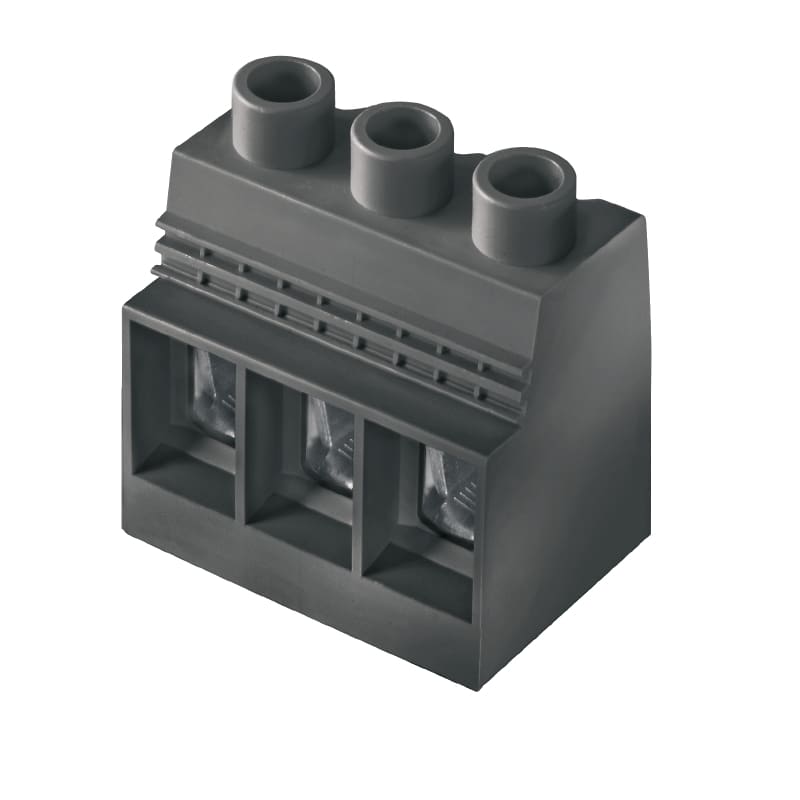

WEIDMULLER - LXXX 15.00/05/90 4.5SN BK BX

Numero di collegamenti elettrici:

5

Dimensione modulare dei collegamenti:

15 mm

Corrente nominale In:

150 A

Tipo di collegamento conduttore:

raccordo a vite

Colore del corpo:

nero

Tipo di collegamento circuito stampato:

collegamento saldato

Sezione conduttore collegabile unifilare:

0.5÷16 mm²

Angolo circuito stampato/collegamento del conduttore:

0°/180° (orizzontale)

Sezione conduttore collegabile a filo sottile con bussola d'estremità:

0.5÷35 mm²

Altezza:

56 mm

Tensione nominale:

1000 V

Tensione impulsiva nominale:

8 kV

Categoria di sovratensione:

II

Grado di inquinamento:

2

Sezione conduttore collegabile a filo sottile senza bussola d'estremi:

0.5÷35 mm²

Sezione conduttore collegabile multifilare:

6÷50 mm²

Materiale della superficie di collegamento:

stagno

Lunghezza del pin:

4.5 mm

Materiale del corpo isolante:

poliammide

Classe di infiammabilità del materiale isolante secondo UL 94:

V0

Temperatura d'esercizio:

-50÷120 °C

Tipo di fissaggio circuito stampato:

altri

Tipo di fissaggio:

saldare

Tipo di banderuolatura:

altri

Grado di protezione (IP), montato:

IP20

numero di collegamenti elettrici:

5

colore della scatola:

nero

sezione conduttore collegabile a filo sottile con bussola d'estremità:

0,5 ÷ 35 mm²

lunghezza del pin:

4,5 mm

tipo di collegamento conduttore:

raccordo a vite

classe di infiammabilità del materiale isolante secondo UL 94:

V0

tipo di fissaggio circuito stampato:

altri

numero di piani:

1

grado di protezione (IP), montato:

IP20

angolo circuito stampato/collegamento del conduttore:

0°/180° (orizzontale)

Categoria di sovratensione:

II

sezione conduttore collegabile unifilare:

0,5÷16 mm²

tipo di collegamento circuito stampato:

collegamento saldato

Grado di inquinamento:

2

Materiale del corpo isolante:

poliammide

tensione impulsiva nominale:

8 kV

dimensione modulare dei collegamenti:

15 mm

diametro del pin di collegamento:

- mm

tipo di banderuolatura:

altri

temperatura d’esercizio:

-50÷120 °C

sezione conduttore collegabile a filo sottile senza bussola d'estremità:

0,5 ÷ 35 mm²

Altezza:

56 mm

corrente nominale In:

150 A

tensione di dimensionamento:

1000 V

tipo di fissaggio:

saldare

sezione conduttore collegabile multifilare:

6÷50 mm²

colore dell\'apparecchio:

nero

sezione conduttore collegabile a filo sottile con bussola d\'estremità:

0,5÷35 mm²

sezione conduttore collegabile a filo sottile senza bussola d\'estremità:

0,5÷35 mm²
