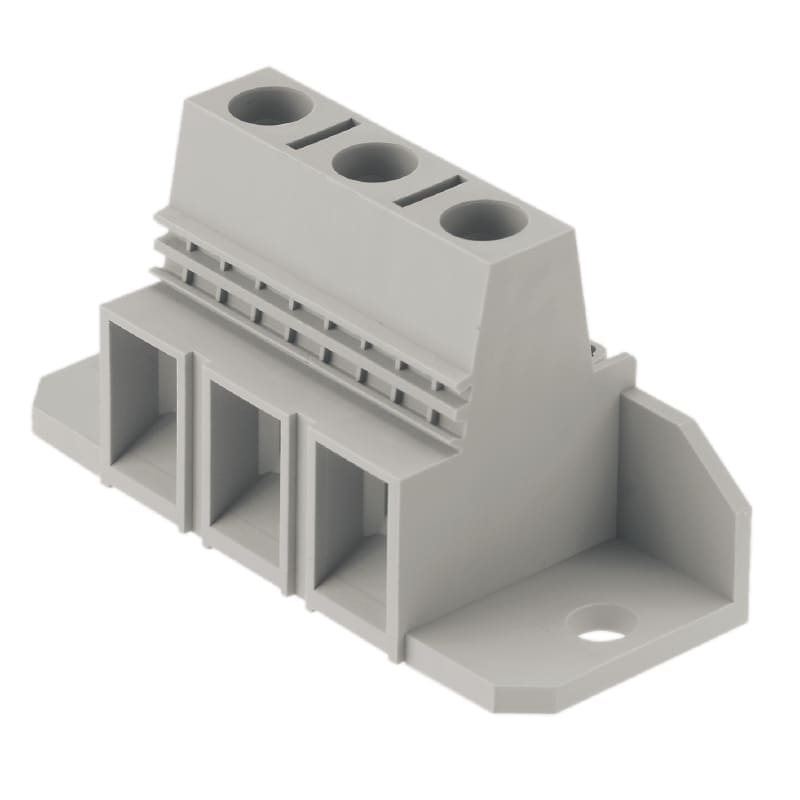

WEIDMULLER - LXB 15.00/05/90 4.5SN GY BX

Numero di collegamenti elettrici:

5

Dimensione modulare dei collegamenti:

15 mm

Corrente nominale In:

101 A

Tipo di collegamento conduttore:

raccordo a vite

Colore del corpo:

grigio

Tipo di collegamento circuito stampato:

collegamento saldato

Sezione conduttore collegabile unifilare:

1.5÷16 mm²

Angolo circuito stampato/collegamento del conduttore:

0°/180° (orizzontale)

Sezione conduttore collegabile a filo sottile con bussola d'estremità:

1.5÷16 mm²

Altezza:

41.5 mm

Tensione nominale:

1000 V

Tensione impulsiva nominale:

8 kV

Categoria di sovratensione:

II

Grado di inquinamento:

2

Sezione conduttore collegabile a filo sottile senza bussola d'estremi:

1.5÷25 mm²

Sezione conduttore collegabile multifilare:

6÷25 mm²

Lunghezza del pin:

4.5 mm

Materiale del corpo isolante:

poliammide

Classe di infiammabilità del materiale isolante secondo UL 94:

V0

Temperatura d'esercizio:

-50÷120 °C

Tipo di fissaggio circuito stampato:

altri

Tipo di fissaggio:

saldare

Tipo di banderuolatura:

altri

Grado di protezione (IP), montato:

IP10
