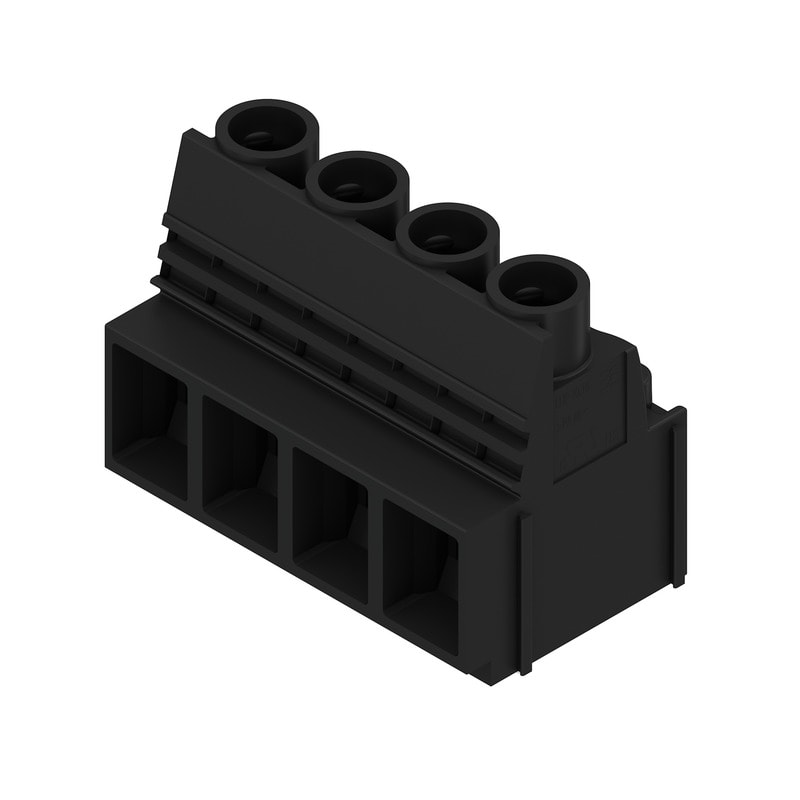

WEIDMULLER - LUP 10.16/04/90V 5.0SN BK BX

Numero di collegamenti elettrici:

4

Dimensione modulare dei collegamenti:

10.16 mm

Tipo di collegamento conduttore:

Raccordo a vite

Angolo circuito stampato/collegamento del conduttore:

0°/180° (orizzontale)

Colore del corpo:

Nero

Sezione conduttore collegabile unifilare:

0.5÷16 mm²

Tipo di collegamento circuito stampato:

Collegamento saldato

Sezione conduttore collegabile a filo sottile con bussola d'estremità:

2.5÷10 mm²

Corrente nominale In:

72 A

Altezza:

36.5 mm

Tensione nominale:

1000 V

Tensione impulsiva nominale:

8 kV

Categoria di sovratensione:

II

Grado di inquinamento:

2

Sezione conduttore collegabile a filo sottile senza bussola d'estremi:

0.5÷16 mm²

Sezione conduttore collegabile multifilare:

6÷16 mm²

Lunghezza del pin:

5 mm

Materiale del corpo isolante:

Poliammide

Temperatura d'esercizio:

-50÷120 °C

Tipo di fissaggio circuito stampato:

Altro

Tipo di fissaggio:

Saldare

Tipo di banderuolatura:

Altro

Grado di protezione (IP), montato:

Altro

sezione conduttore collegabile unifilare:

0,5÷16 mm²

classe di infiammabilità del materiale isolante secondo UL 94:

V0

sezione conduttore collegabile multifilare:

6÷16 mm²

sezione conduttore collegabile a filo sottile senza bussola d\'estremità:

0,5÷16 mm²

grado di protezione (IP), montato:

altri

lunghezza del pin:

5 mm

corrente nominale In:

72 A

tipo di fissaggio:

saldare

numero di collegamenti elettrici:

4

colore dell\'apparecchio:

nero

tensione di dimensionamento:

1000 V

sezione conduttore collegabile a filo sottile con bussola d\'estremità:

2,5÷10 mm²

tipo di collegamento conduttore:

raccordo a vite

Altezza:

36,5 mm

tipo di collegamento circuito stampato:

collegamento saldato

Materiale del corpo isolante:

poliammide

temperatura d’esercizio:

-50÷120 °C

diametro del pin di collegamento:

- mm

tipo di fissaggio circuito stampato:

altri

Grado di inquinamento:

2

angolo circuito stampato/collegamento del conduttore:

0°/180° (orizzontale)

tipo di banderuolatura:

altri

dimensione modulare dei collegamenti:

10,16 mm

numero di piani:

1

Categoria di sovratensione:

II

tensione impulsiva nominale:

8 kV
