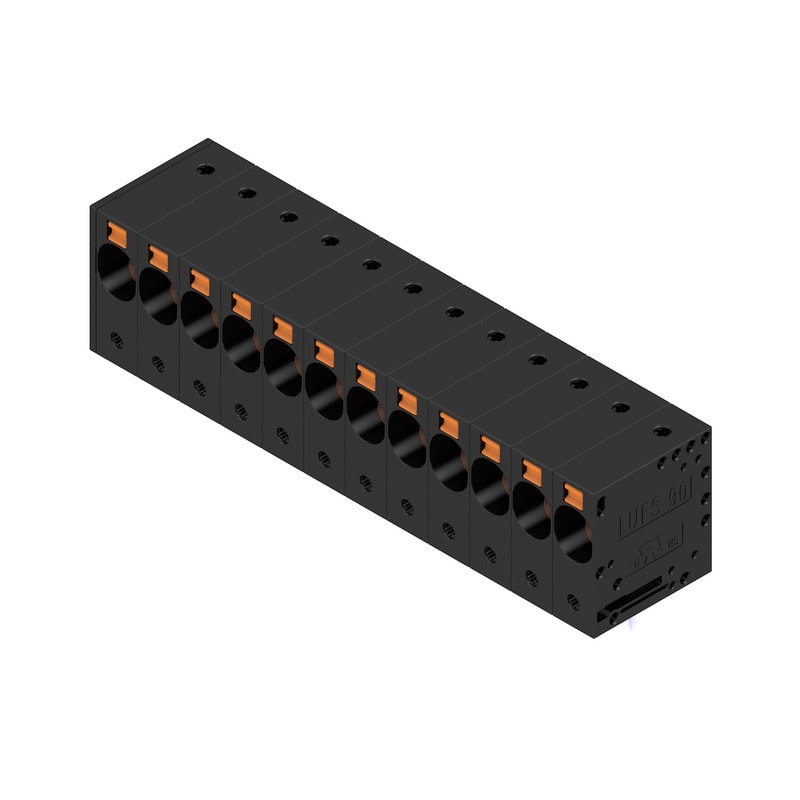

WEIDMULLER - LUFS 10.00/12/90V 5.0SN BK BX
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Numero di collegamenti elettrici - 12
Dimensione modulare dei collegamenti - 10 mm
Tipo di collegamento conduttore - Connessione a spine
Angolo circuito stampato/collegamento del conduttore - 0°/180° (orizzontale)
Colore del corpo - Nero
Imballaggio e Condizioni
10 PZ
Prodotto a catalogo
EAN
4050118604528
Codice Sacchi
WD2500550000
Cod. produttore
2500550000
Codice Metel
WEI2500550000
Numero di collegamenti elettrici:
12
Dimensione modulare dei collegamenti:
10 mm
Tipo di collegamento conduttore:
Connessione a spine
Angolo circuito stampato/collegamento del conduttore:
0°/180° (orizzontale)
Colore del corpo:
Nero
Sezione conduttore collegabile unifilare:
0.5÷16 mm²
Tipo di collegamento circuito stampato:
Collegamento saldato
Sezione conduttore collegabile a filo sottile con bussola d'estremità:
0.5÷16 mm²
Corrente nominale In:
90.2 A
Altezza:
35 mm
Tensione nominale:
1000 V
Tensione impulsiva nominale:
8 kV
Categoria di sovratensione:
II
Grado di inquinamento:
2
Sezione conduttore collegabile a filo sottile senza bussola d'estremi:
0.5÷25 mm²
Sezione conduttore collegabile multifilare:
6÷25 mm²
Lunghezza del pin:
5 mm
Materiale del corpo isolante:
Poliammide
Temperatura d'esercizio:
-40÷120 °C
Tipo di fissaggio circuito stampato:
Altro
Tipo di fissaggio:
Saldare
Tipo di banderuolatura:
Altro
Grado di protezione (IP), montato:
Altro
numero di piani:
1
grado di protezione (IP), montato:
altri
Materiale del corpo isolante:
poliammide
tensione impulsiva nominale:
8 kV
tipo di banderuolatura:
altri
corrente nominale In:
90,2 A
temperatura d’esercizio:
-40÷120 °C
tipo di fissaggio circuito stampato:
altri
sezione conduttore collegabile a filo sottile con bussola d\'estremità:
0,5÷16 mm²
tipo di collegamento conduttore:
connessione a spine
Altezza:
35 mm
Grado di inquinamento:
2
numero di collegamenti elettrici:
12
dimensione modulare dei collegamenti:
10 mm
tipo di collegamento circuito stampato:
collegamento saldato
tensione di dimensionamento:
1000 V
diametro del pin di collegamento:
- mm
sezione conduttore collegabile multifilare:
6÷25 mm²
lunghezza del pin:
5 mm
colore dell\'apparecchio:
nero
Categoria di sovratensione:
II
classe di infiammabilità del materiale isolante secondo UL 94:
V0
angolo circuito stampato/collegamento del conduttore:
0°/180° (orizzontale)
sezione conduttore collegabile a filo sottile senza bussola d\'estremità:
0,5÷25 mm²
sezione conduttore collegabile unifilare:
0,5÷16 mm²
tipo di fissaggio:
saldare
