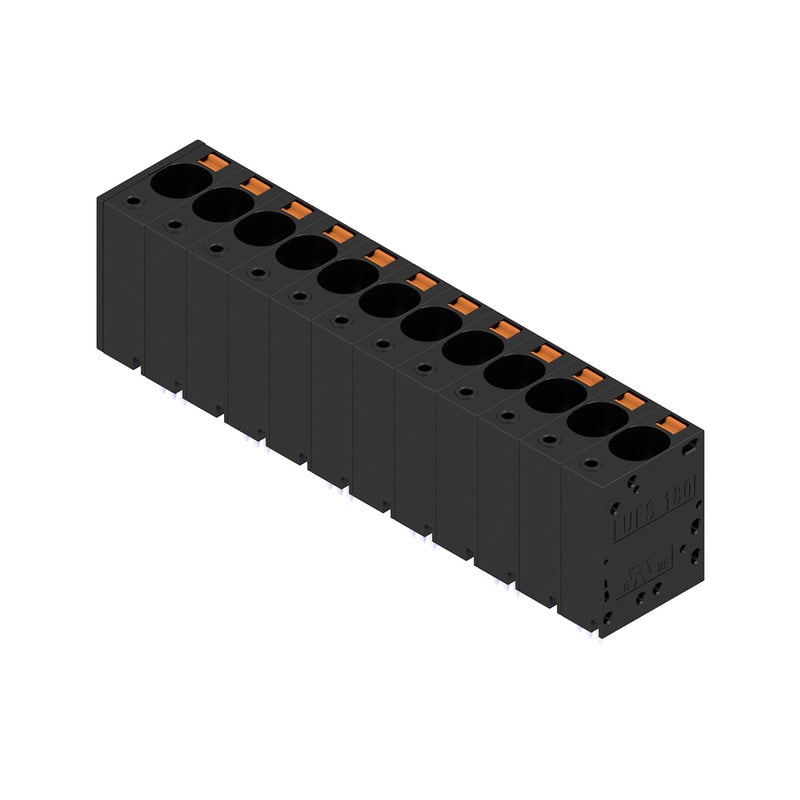

WEIDMULLER - LUFS 10.00/12/180V 5.0SN BK BX

Numero di collegamenti elettrici:

12

Dimensione modulare dei collegamenti:

10 mm

Tipo di collegamento conduttore:

Connessione a spine

Angolo circuito stampato/collegamento del conduttore:

90° (verticale verso l'alto)

Colore del corpo:

Nero

Sezione conduttore collegabile unifilare:

0.5÷16 mm²

Tipo di collegamento circuito stampato:

Collegamento saldato

Sezione conduttore collegabile a filo sottile con bussola d'estremità:

0.5÷16 mm²

Corrente nominale In:

101 A

Altezza:

36.3 mm

Tensione nominale:

1000 V

Tensione impulsiva nominale:

8 kV

Categoria di sovratensione:

II

Grado di inquinamento:

2

Sezione conduttore collegabile a filo sottile senza bussola d'estremi:

0.5÷25 mm²

Sezione conduttore collegabile multifilare:

6÷25 mm²

Lunghezza del pin:

5 mm

Materiale del corpo isolante:

Poliammide

Temperatura d'esercizio:

-40÷120 °C

Tipo di fissaggio circuito stampato:

Altro

Tipo di fissaggio:

Saldare

Tipo di banderuolatura:

Altro

Grado di protezione (IP), montato:

Altro

Materiale del corpo isolante:

poliammide

numero di piani:

1

tipo di fissaggio circuito stampato:

altri

Categoria di sovratensione:

II

temperatura d’esercizio:

-40÷120 °C

classe di infiammabilità del materiale isolante secondo UL 94:

V0

diametro del pin di collegamento:

- mm

sezione conduttore collegabile unifilare:

0,5÷16 mm²

tensione di dimensionamento:

1000 V

corrente nominale In:

101 A

tipo di collegamento conduttore:

connessione a spine

dimensione modulare dei collegamenti:

10 mm

numero di collegamenti elettrici:

12

sezione conduttore collegabile a filo sottile con bussola d\'estremità:

0,5÷16 mm²

colore dell\'apparecchio:

nero

tipo di fissaggio:

saldare

lunghezza del pin:

5 mm

sezione conduttore collegabile multifilare:

6÷25 mm²

tensione impulsiva nominale:

8 kV

tipo di collegamento circuito stampato:

collegamento saldato

tipo di banderuolatura:

altri

Altezza:

36,3 mm

Grado di inquinamento:

2

grado di protezione (IP), montato:

altri

sezione conduttore collegabile a filo sottile senza bussola d\'estremità:

0,5÷25 mm²

angolo circuito stampato/collegamento del conduttore:

90° (verticale verso l’alto)
