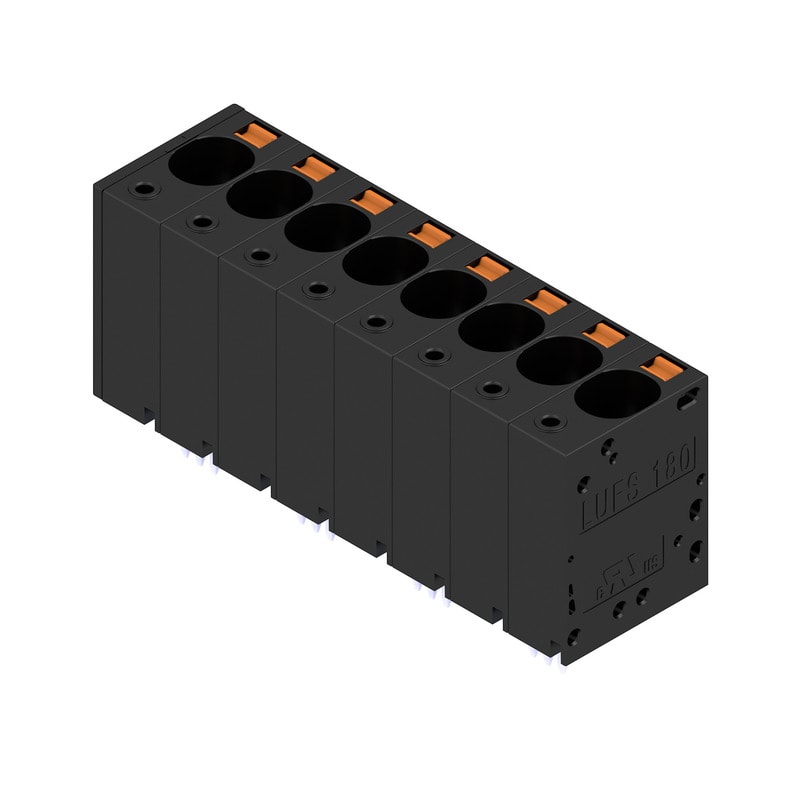

WEIDMULLER - LUFS 10.00/08/180V 5.0SN BK BX
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Altezza - 36.3 mm
numero di collegamenti elettrici - 8
dimensione modulare dei collegamenti - 10 mm
angolo circuito stampato/collegamento del conduttore - 90° (verticale verso l’alto)
corrente nominale In - 101 A
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
4050118559897
Codice Sacchi
WD2492170000
Cod. produttore
2492170000
Codice Metel
WEI2492170000
Altezza:
36.3 mm
numero di collegamenti elettrici:
8
dimensione modulare dei collegamenti:
10 mm
angolo circuito stampato/collegamento del conduttore:
90° (verticale verso l’alto)
corrente nominale In:
101 A
Tensione Nominale:
1000 V
tensione impulsiva nominale:
8 kV
categoria di sovratensione:
II
grado di inquinamento:
2
tipo di collegamento conduttore:
connessione a spine
sezione conduttore collegabile unifilare:
0.5÷16 mm²
sezione conduttore collegabile a filo sottile con bussola d\'estremit:
0.5÷16 mm²
sezione conduttore collegabile a filo sottile senza bussola d\'estrem:
0.5÷25 mm²
sezione conduttore collegabile multifilare:
6÷25 mm²
tipo di collegamento circuito stampato:
collegamento saldato
lunghezza del pin:
5 mm
materiale del corpo isolante:
poliammide
colore dell\'apparecchio:
nero
classe di infiammabilità del materiale isolante secondo UL 94:
V0
temperatura d’esercizio:
-40÷120 °C
tipo di fissaggio circuito stampato:
altri
tipo di fissaggio:
saldare
tipo di banderuolatura:
altri
grado di protezione (IP), montato:
altri
lunghezza del pin:
5 mm
grado di protezione (IP), montato:
altri
numero di piani:
1
classe di infiammabilità del materiale isolante secondo UL 94:
V0
corrente nominale In:
101 A
tensione impulsiva nominale:
8 kV
sezione conduttore collegabile unifilare:
0,5÷16 mm²
numero di collegamenti elettrici:
8
diametro del pin di collegamento:
- mm
dimensione modulare dei collegamenti:
10 mm
sezione conduttore collegabile a filo sottile senza bussola d\'estremità:
0,5÷25 mm²
sezione conduttore collegabile a filo sottile con bussola d\'estremità:
0,5÷16 mm²
colore dell\'apparecchio:
nero
temperatura d’esercizio:
-40÷120 °C
tipo di banderuolatura:
altri
tipo di collegamento circuito stampato:
collegamento saldato
Categoria di sovratensione:
II
Grado di inquinamento:
2
angolo circuito stampato/collegamento del conduttore:
90° (verticale verso l’alto)
sezione conduttore collegabile multifilare:
6÷25 mm²
tipo di fissaggio circuito stampato:
altri
tipo di collegamento conduttore:
connessione a spine
tipo di fissaggio:
saldare
Materiale del corpo isolante:
poliammide
Altezza:
36,3 mm
tensione di dimensionamento:
1000 V
