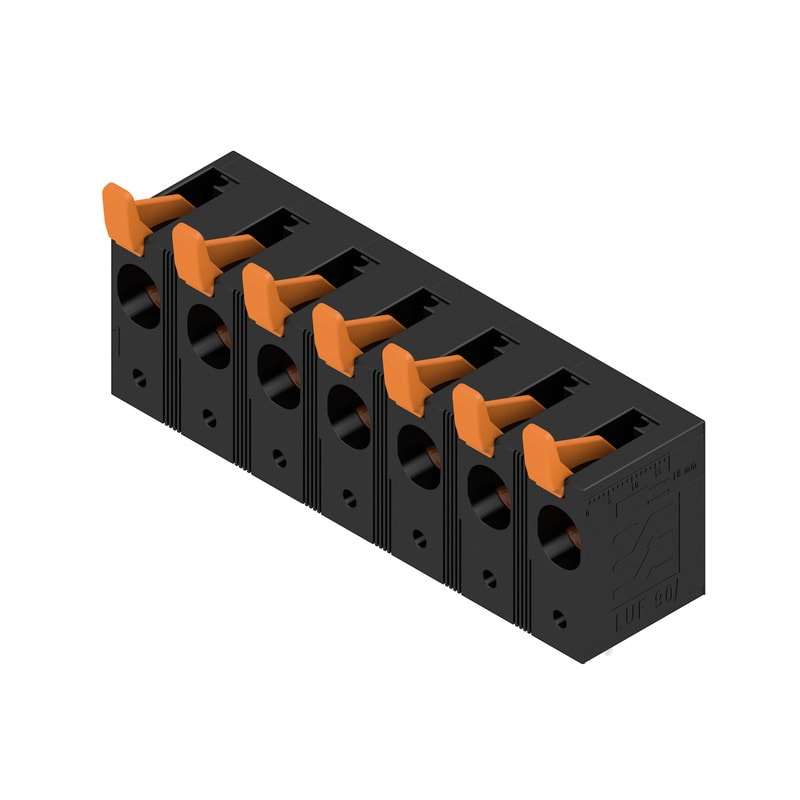

WEIDMULLER - LUF 15.00/07/90V 5.0SN BK BX
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Altezza - 47.03 mm
numero di collegamenti elettrici - 7
dimensione modulare dei collegamenti - 15 mm
angolo circuito stampato/collegamento del conduttore - 0°/180° (orizzontale)
corrente nominale In - 95.3 A
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
4050118604207
Codice Sacchi
WD2492050000
Cod. produttore
2492050000
Codice Metel
WEI2492050000
Altezza:
47.03 mm
numero di collegamenti elettrici:
7
dimensione modulare dei collegamenti:
15 mm
angolo circuito stampato/collegamento del conduttore:
0°/180° (orizzontale)
corrente nominale In:
95.3 A
Tensione Nominale:
1000 V
tensione impulsiva nominale:
8 kV
categoria di sovratensione:
II
grado di inquinamento:
2
tipo di collegamento conduttore:
connessione a spine
sezione conduttore collegabile unifilare:
0.5÷16 mm²
sezione conduttore collegabile a filo sottile con bussola d\'estremit:
0.5÷16 mm²
sezione conduttore collegabile a filo sottile senza bussola d\'estrem:
0.5÷25 mm²
sezione conduttore collegabile multifilare:
10÷25 mm²
tipo di collegamento circuito stampato:
collegamento saldato
lunghezza del pin:
5 mm
materiale del corpo isolante:
poliammide
colore dell\'apparecchio:
nero
classe di infiammabilità del materiale isolante secondo UL 94:
V0
temperatura d’esercizio:
-40÷120 °C
tipo di fissaggio circuito stampato:
altri
tipo di fissaggio:
saldare
tipo di banderuolatura:
altri
grado di protezione (IP), montato:
altri
tipo di collegamento circuito stampato:
collegamento saldato
numero di piani:
1
colore dell\'apparecchio:
nero
dimensione modulare dei collegamenti:
15 mm
Grado di inquinamento:
2
classe di infiammabilità del materiale isolante secondo UL 94:
V0
sezione conduttore collegabile a filo sottile con bussola d\'estremità:
0,5÷16 mm²
grado di protezione (IP), montato:
altri
Categoria di sovratensione:
II
diametro del pin di collegamento:
- mm
lunghezza del pin:
5 mm
tipo di collegamento conduttore:
connessione a spine
corrente nominale In:
95,3 A
sezione conduttore collegabile multifilare:
10÷25 mm²
numero di collegamenti elettrici:
7
tipo di banderuolatura:
altri
angolo circuito stampato/collegamento del conduttore:
0°/180° (orizzontale)
sezione conduttore collegabile unifilare:
0,5÷16 mm²
tensione di dimensionamento:
1000 V
tensione impulsiva nominale:
8 kV
temperatura d’esercizio:
-40÷120 °C
tipo di fissaggio circuito stampato:
altri
tipo di fissaggio:
saldare
Altezza:
47,03 mm
sezione conduttore collegabile a filo sottile senza bussola d\'estremità:
0,5÷25 mm²
Materiale del corpo isolante:
poliammide
