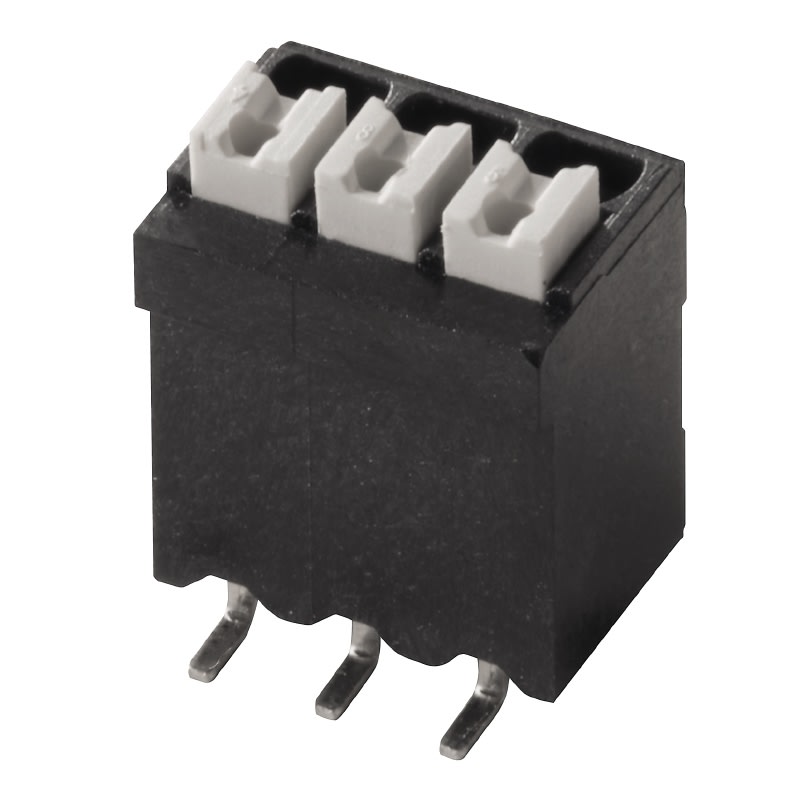

WEIDMULLER - LSF-SMD 3.50/10/180 SN BK RL

Altezza:

16.3 mm

Numero di collegamenti elettrici:

10

Dimensione modulare dei collegamenti:

3.5 mm

Angolo circuito stampato/collegamento del conduttore:

90° (verticale verso l'alto)

Corrente nominale In:

17.5 A

Tensione nominale:

160 V

Tensione impulsiva nominale:

2.5 kV

Categoria di sovratensione:

II

Grado di inquinamento:

2

Tipo di collegamento conduttore:

Connessione a spine

Sezione conduttore collegabile unifilare:

0.2÷1.5 mm²

Sezione conduttore collegabile a filo sottile con bussola d'estremità:

0.25÷1.5 mm²

Sezione conduttore collegabile a filo sottile senza bussola d'estremi:

0.2÷1.5 mm²

Tipo di collegamento circuito stampato:

Collegamento SMD

Materiale del corpo isolante:

Polimero a cristalli liquidi

Colore del corpo:

Nero

Temperatura d'esercizio:

-50÷120 °C

Tipo di fissaggio circuito stampato:

Altro

Tipo di fissaggio:

Saldare

Tipo di banderuolatura:

Altro

Grado di protezione (IP), montato:

IP20

tensione di dimensionamento:

160 V

tipo di collegamento circuito stampato:

collegamento SMD

numero di collegamenti elettrici:

10

Categoria di sovratensione:

II

temperatura d’esercizio:

-50÷120 °C

classe di infiammabilità del materiale isolante secondo UL 94:

V0

numero di piani:

1

dimensione modulare dei collegamenti:

3,5 mm

sezione conduttore collegabile unifilare:

0,2÷1,5 mm²

angolo circuito stampato/collegamento del conduttore:

90° (verticale verso l’alto)

tipo di fissaggio:

saldare

tipo di banderuolatura:

altri

tensione impulsiva nominale:

2,5 kV

Grado di inquinamento:

2

tipo di collegamento conduttore:

connessione a spine

corrente nominale In:

17,5 A

tipo di fissaggio circuito stampato:

altri

diametro del pin di collegamento:

- mm

sezione conduttore collegabile multifilare:

- mm²

Altezza:

16,3 mm

lunghezza del pin:

- mm

grado di protezione (IP), montato:

IP20

Materiale del corpo isolante:

polimero a cristalli liquidi

sezione conduttore collegabile a filo sottile senza bussola d\'estremità:

0,2÷1,5 mm²

sezione conduttore collegabile a filo sottile con bussola d\'estremità:

0,25÷1,5 mm²

colore dell\'apparecchio:

nero
