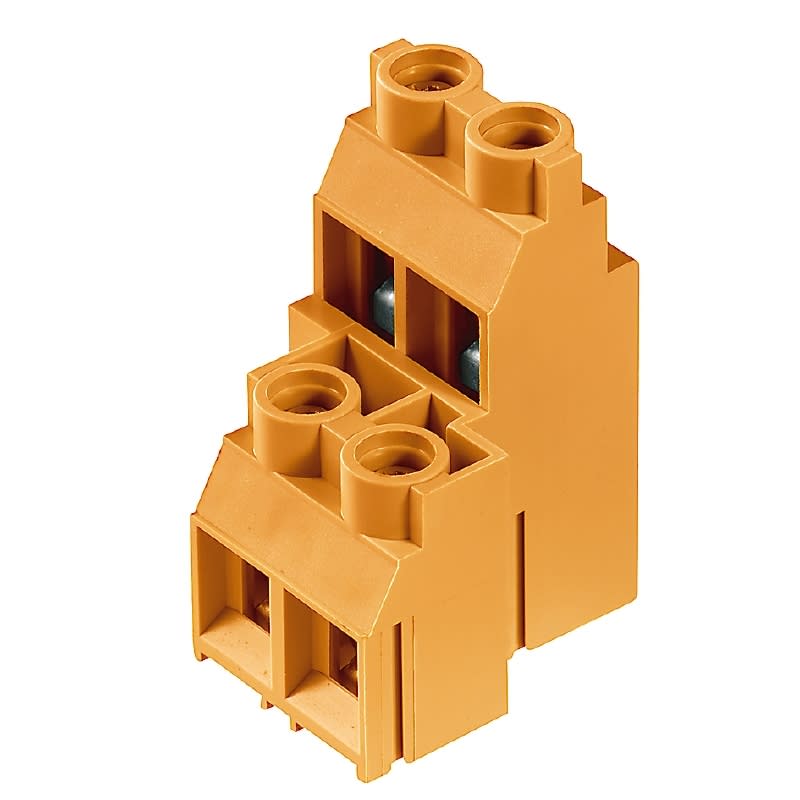

WEIDMULLER - LL2N 9.52/20/90 5.0SN OR BX

Altezza:

33.9 mm

Numero di collegamenti elettrici:

20

Dimensione modulare dei collegamenti:

9.52 mm

Angolo circuito stampato/collegamento del conduttore:

0°/180° (orizzontale)

Corrente nominale In:

32 A

Tensione nominale:

690 V

Tensione impulsiva nominale:

6 kV

Categoria di sovratensione:

II

Grado di inquinamento:

2

Tipo di collegamento conduttore:

Raccordo a vite

Sezione conduttore collegabile unifilare:

0.18÷6 mm²

Sezione conduttore collegabile a filo sottile con bussola d'estremità:

0.5÷2.5 mm²

Sezione conduttore collegabile a filo sottile senza bussola d'estremi:

0.22÷4 mm²

Sezione conduttore collegabile multifilare:

0.22 mm²

Tipo di collegamento circuito stampato:

Collegamento saldato

Materiale della superficie di collegamento:

Stagno

Lunghezza del pin:

5 mm

Materiale del corpo isolante:

Poliammide

Colore del corpo:

Arancione

Temperatura d'esercizio:

-50÷120 °C

Tipo di fissaggio circuito stampato:

Altro

Tipo di fissaggio:

Saldare

Tipo di banderuolatura:

Altro

Grado di protezione (IP), montato:

IP20

sezione conduttore collegabile a filo sottile con bussola d\'estremità:

0,5÷2,5 mm²

Altezza:

33,9 mm

Categoria di sovratensione:

II

tipo di fissaggio circuito stampato:

altri

colore dell\'apparecchio:

arancione

lunghezza del pin:

5 mm

dimensione modulare dei collegamenti:

9,52 mm

Materiale del corpo isolante:

poliammide

numero di piani:

2

grado di protezione (IP), montato:

IP20

tipo di collegamento conduttore:

raccordo a vite

sezione conduttore collegabile multifilare:

- mm²

corrente nominale In:

32 A

temperatura d’esercizio:

-50÷120 °C

diametro del pin di collegamento:

- mm

numero di collegamenti elettrici:

20

Grado di inquinamento:

2

tensione di dimensionamento:

690 V

angolo circuito stampato/collegamento del conduttore:

0°/180° (orizzontale)

tipo di banderuolatura:

altri

sezione conduttore collegabile a filo sottile senza bussola d\'estremità:

0,22÷4 mm²

tipo di collegamento circuito stampato:

collegamento saldato

tensione impulsiva nominale:

6 kV

tipo di fissaggio:

saldare

sezione conduttore collegabile unifilare:

0,18÷6 mm²

classe di infiammabilità del materiale isolante secondo UL 94:

V0

materiale della superficie di collegamento:

stagno
