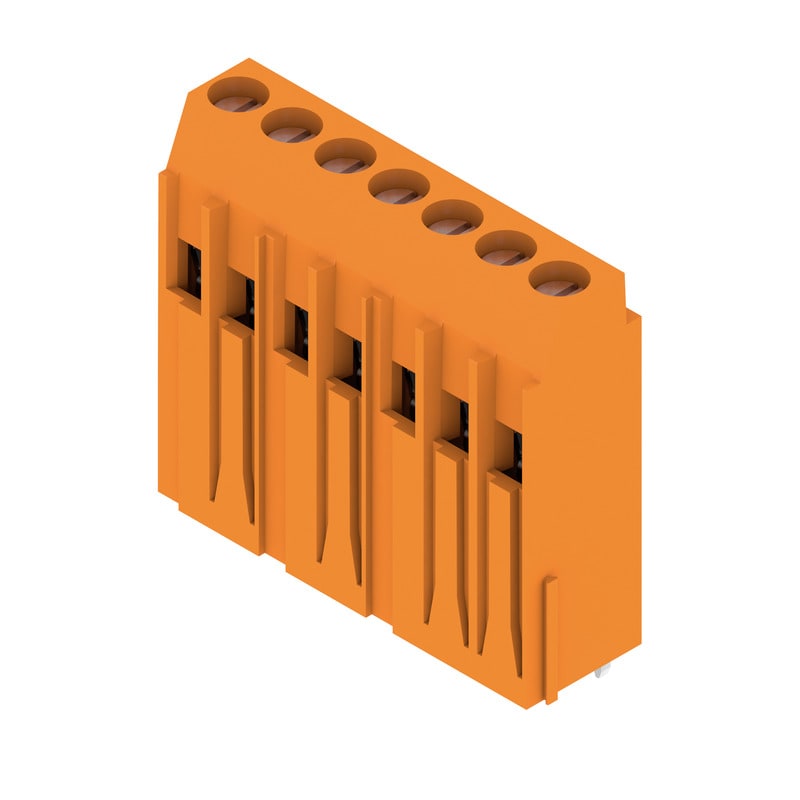

WEIDMULLER - LL1N 5.08/07/90 3.2SN OR BX

numero di collegamenti elettrici:

7

dimensione modulare dei collegamenti:

5.08 mm

corrente nominale In:

27.5 A

tipo di collegamento conduttore:

raccordo a vite

colore dell\'apparecchio:

arancione

tipo di collegamento circuito stampato:

collegamento saldato

sezione conduttore collegabile unifilare:

0.5÷6 mm²

angolo circuito stampato/collegamento del conduttore:

0°/180° (orizzontale)

sezione conduttore collegabile a filo sottile con bussola d\'estremit:

0.5÷2.5 mm²

Altezza:

34.3 mm

Tensione Nominale:

320 V

tensione impulsiva nominale:

4 kV

categoria di sovratensione:

II

grado di inquinamento:

2

sezione conduttore collegabile a filo sottile senza bussola d\'estrem:

0.5÷4 mm²

materiale della superficie di collegamento:

stagno

lunghezza del pin:

3.2 mm

materiale del corpo isolante:

poliammide

classe di infiammabilità del materiale isolante secondo UL 94:

V0

temperatura d’esercizio:

-50÷120 °C

tipo di fissaggio circuito stampato:

altri

tipo di fissaggio:

saldare

tipo di banderuolatura:

altri

grado di protezione (IP), montato:

IP20

lunghezza del pin:

3,2 mm

Materiale del corpo isolante:

poliammide

tipo di collegamento circuito stampato:

collegamento saldato

diametro del pin di collegamento:

- mm

tipo di collegamento conduttore:

raccordo a vite

temperatura d’esercizio:

-50÷120 °C

tipo di banderuolatura:

altri

sezione conduttore collegabile multifilare:

- mm²

dimensione modulare dei collegamenti:

5,08 mm

numero di collegamenti elettrici:

7

Categoria di sovratensione:

II

sezione conduttore collegabile a filo sottile con bussola d\'estremità:

0,5÷2,5 mm²

sezione conduttore collegabile unifilare:

0,5÷6 mm²

Grado di inquinamento:

2

tensione di dimensionamento:

320 V

numero di piani:

1

colore dell\'apparecchio:

arancione

tipo di fissaggio circuito stampato:

altri

angolo circuito stampato/collegamento del conduttore:

0°/180° (orizzontale)

Altezza:

34,3 mm

classe di infiammabilità del materiale isolante secondo UL 94:

V0

tensione impulsiva nominale:

4 kV

materiale della superficie di collegamento:

stagno

tipo di fissaggio:

saldare

grado di protezione (IP), montato:

IP20

corrente nominale In:

27,5 A

sezione conduttore collegabile a filo sottile senza bussola d\'estremità:

0,5÷4 mm²
