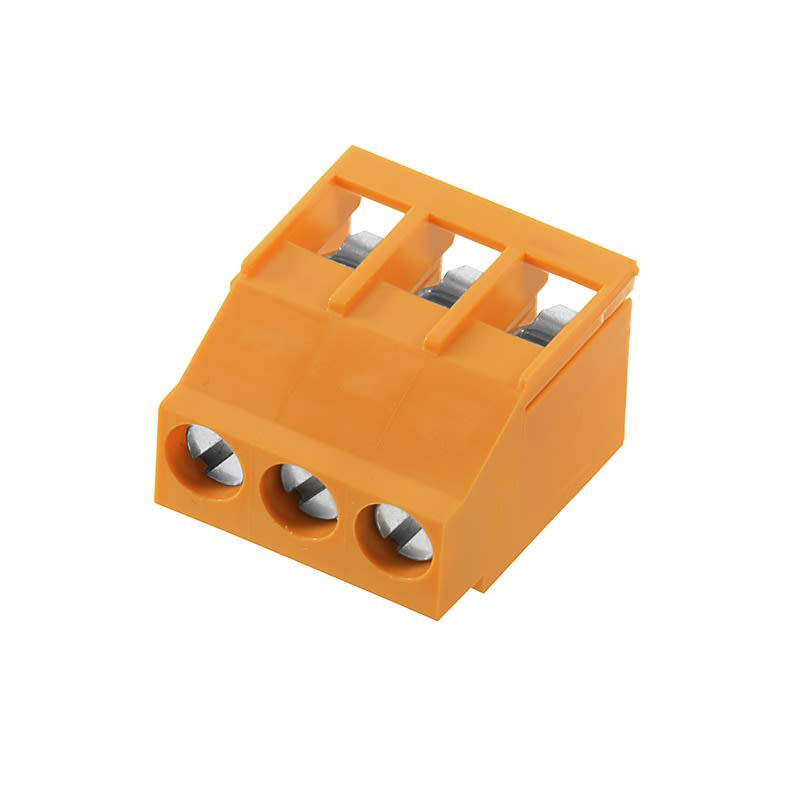

WEIDMULLER - LL 5.00/03/180 3.2SN OR BX

Altezza:

14.2 mm

Numero di collegamenti elettrici:

3

Dimensione modulare dei collegamenti:

5 mm

Angolo circuito stampato/collegamento del conduttore:

90° (verticale verso l'alto)

Corrente nominale In:

27.5 A

Tensione nominale:

320 V

Tensione impulsiva nominale:

4 kV

Categoria di sovratensione:

II

Grado di inquinamento:

2

Tipo di collegamento conduttore:

Raccordo a vite

Sezione conduttore collegabile unifilare:

0.5÷6 mm²

Sezione conduttore collegabile a filo sottile con bussola d'estremità:

0.5÷2.5 mm²

Sezione conduttore collegabile a filo sottile senza bussola d'estremi:

0.5÷4 mm²

Tipo di collegamento circuito stampato:

Collegamento saldato

Materiale della superficie di collegamento:

Stagno

Lunghezza del pin:

3.2 mm

Materiale del corpo isolante:

Poliammide

Colore del corpo:

Arancione

Temperatura d'esercizio:

-50÷120 °C

Tipo di fissaggio circuito stampato:

Altro

Tipo di fissaggio:

Saldare

Tipo di banderuolatura:

Altro

Grado di protezione (IP), montato:

IP20

colore dell\'apparecchio:

arancione

diametro del pin di collegamento:

- mm

Altezza:

14,2 mm

dimensione modulare dei collegamenti:

5 mm

tipo di fissaggio:

saldare

tipo di collegamento circuito stampato:

collegamento saldato

numero di piani:

1

sezione conduttore collegabile a filo sottile con bussola d\'estremità:

0,5÷2,5 mm²

tipo di collegamento conduttore:

raccordo a vite

temperatura d’esercizio:

-50÷120 °C

lunghezza del pin:

3,2 mm

numero di collegamenti elettrici:

3

classe di infiammabilità del materiale isolante secondo UL 94:

V0

tipo di fissaggio circuito stampato:

altri

tipo di banderuolatura:

altri

corrente nominale In:

27,5 A

grado di protezione (IP), montato:

IP20

Grado di inquinamento:

2

sezione conduttore collegabile multifilare:

- mm²

tensione impulsiva nominale:

4 kV

tensione di dimensionamento:

320 V

materiale della superficie di collegamento:

stagno

Categoria di sovratensione:

II

Materiale del corpo isolante:

poliammide

angolo circuito stampato/collegamento del conduttore:

90° (verticale verso l’alto)

sezione conduttore collegabile unifilare:

0,5÷6 mm²

sezione conduttore collegabile a filo sottile senza bussola d\'estremità:

0,5÷4 mm²
