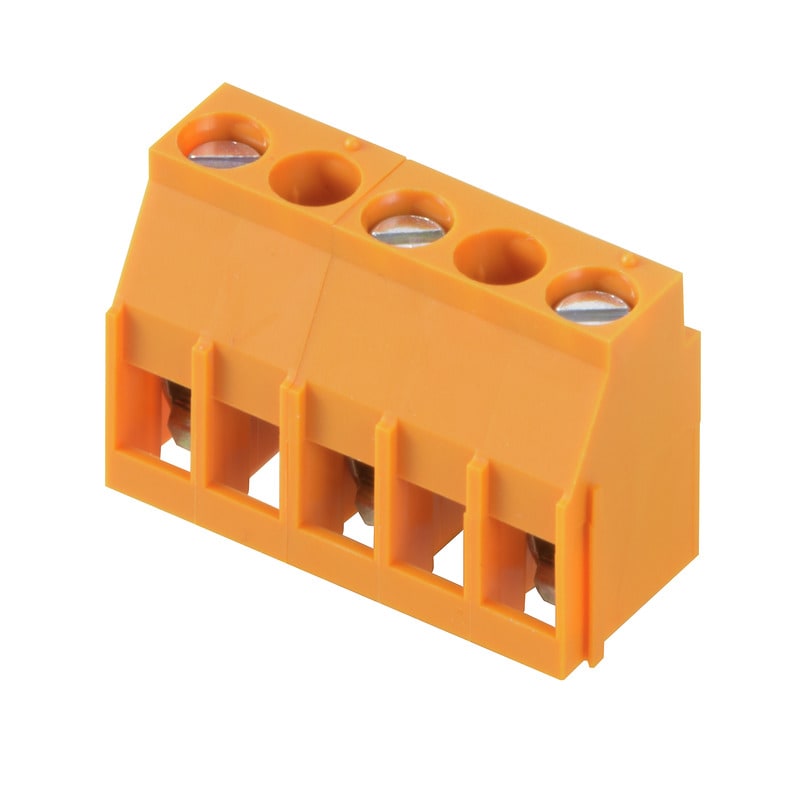

WEIDMULLER - LL 10.00/04/90 3.2SN OR BX

Altezza:

20.3 mm

numero di collegamenti elettrici:

4

dimensione modulare dei collegamenti:

10 mm

angolo circuito stampato/collegamento del conduttore:

0°/180° (orizzontale)

corrente nominale In:

32 A

Tensione Nominale:

630 V

tensione impulsiva nominale:

8 kV

categoria di sovratensione:

II

grado di inquinamento:

2

tipo di collegamento conduttore:

raccordo a vite

sezione conduttore collegabile unifilare:

0.5÷6 mm²

sezione conduttore collegabile a filo sottile con bussola d\'estremit:

0.5÷2.5 mm²

sezione conduttore collegabile a filo sottile senza bussola d\'estrem:

0.5÷4 mm²

tipo di collegamento circuito stampato:

collegamento saldato

materiale della superficie di collegamento:

stagno

lunghezza del pin:

3.2 mm

materiale del corpo isolante:

poliammide

colore dell\'apparecchio:

arancione

classe di infiammabilità del materiale isolante secondo UL 94:

V0

temperatura d’esercizio:

-50÷120 °C

tipo di fissaggio circuito stampato:

altri

tipo di fissaggio:

saldare

tipo di banderuolatura:

altri

grado di protezione (IP), montato:

IP20

tensione impulsiva nominale:

8 kV

tensione di dimensionamento:

630 V

tipo di banderuolatura:

altri

grado di protezione (IP), montato:

IP20

sezione conduttore collegabile a filo sottile senza bussola d\'estremità:

0,5÷4 mm²

numero di piani:

1

diametro del pin di collegamento:

- mm

numero di collegamenti elettrici:

4

dimensione modulare dei collegamenti:

10 mm

colore dell\'apparecchio:

arancione

corrente nominale In:

32 A

sezione conduttore collegabile unifilare:

0,5÷6 mm²

sezione conduttore collegabile a filo sottile con bussola d\'estremità:

0,5÷2,5 mm²

lunghezza del pin:

3,2 mm

Categoria di sovratensione:

II

Materiale del corpo isolante:

poliammide

Grado di inquinamento:

2

tipo di collegamento conduttore:

raccordo a vite

Altezza:

20,3 mm

angolo circuito stampato/collegamento del conduttore:

0°/180° (orizzontale)

sezione conduttore collegabile multifilare:

- mm²

temperatura d’esercizio:

-50÷120 °C

classe di infiammabilità del materiale isolante secondo UL 94:

V0
