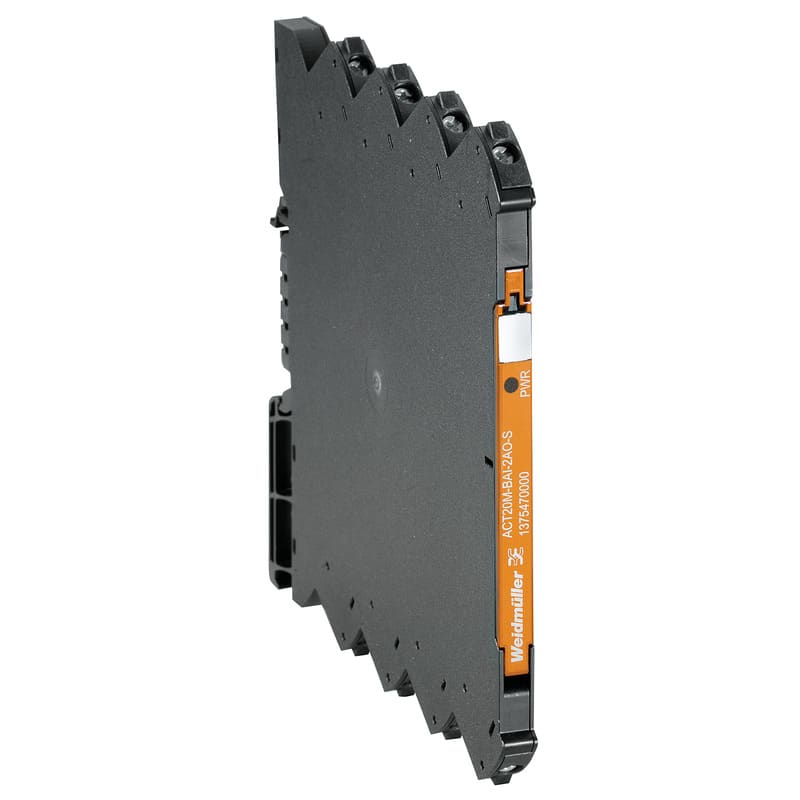

WEIDMULLER - Convertitore di segnali/isolatore configurabile, Ingresso: I/U bidirezionale, Uscita: 2 x I/U o 1 x bidirezionale ACT20M-BAI-2AO-S.
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
tensione di commutazione - 0 V
grado di protezione (IP) - IP20
forma dell\'apparecchio - dispositivo di campo
tensione di alimentazione nominale per DC - 24 V
numero di zone d’ingresso 4 mA ... 20 mA - 0
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
4050118236729
Codice Sacchi
WD1375470000
Cod. produttore
1375470000
Codice Metel
WEI1375470000
tensione di commutazione:
0 V
grado di protezione (IP):
IP20
forma dell\'apparecchio:
dispositivo di campo
tensione di alimentazione nominale per DC:
24 V
numero di zone d’ingresso 4 mA ... 20 mA:
0
numero di zone d’ingresso 0 V ... 10 V:
0
numero di zone d’uscita 1 V ... 5 V:
1
numero di zone d’ingresso 0 mA ... 20 mA:
0
separazione galvanica tra ingresso e uscita:
Sì
esecuzione del collegamento elettrico:
raccordo a vite
numero di zone d’ingresso 0 mA ... 10 mA:
0
numero di zone d’ingresso 0 mV ... 100 mV:
0
tipo di alimentazione elettrica:
attivo
tensione di alimentazione nominale per AC:
0 V
frequenza d’esercizio nominale:
0 Hz
numero di zone d’ingresso -60 mV ... +60 mV:
0
numero di zone d’ingresso -100 mV ... +100 mV:
0
numero di zone d’ingresso -300 mV ... +300 mV:
0
numero di zone d’ingresso -500 mV ... +500 mV:
0
numero di zone d’ingresso -1 V ... +1 V:
0
numero di zone d’ingresso -2 V ... +2 V:
0
numero di zone d’ingresso -2,5 V ... +2,5 V:
0
numero di zone d’ingresso -5 V ... +5 V:
0
numero di zone d’ingresso -10 V ... +10 V:
1
numero di zone d’ingresso -20 V ... +20 V:
0
numero di zone d’ingresso 0 mV ... 60 mV:
0
numero di zone d’ingresso 0 mV ... 200 mV:
0
numero di zone d’ingresso 0 mV ... 300 mV:
0
numero di zone d’ingresso 0 mV ... 500 mV:
0
numero di zone d’ingresso 0 V ... 1 V:
0
numero di zone d’ingresso 0 V ... 2 V:
0
numero di zone d’ingresso 0 V ... 2,5 V:
0
numero di zone d’ingresso 0 V ... 5 V:
0
numero di zone d’ingresso 0 V ... 20 V:
0
numero di zone d’ingresso 0 V ... 24 V:
0
numero di zone d’ingresso 0 V ... 30 V:
0
numero di zone d’ingresso 1 V ... 5 V:
0
numero di zone d’ingresso 2 V ... 10 V:
0
numero di zone d’ingresso +5 V ... -5 V:
1
numero di zone d’ingresso +10 V ... -10 V:
1
numero di zone d’ingresso 5 V ... 0 V:
0
numero di zone d’ingresso 5 V ... 1 V:
0
numero di zone d’ingresso 10 V ... 0 V:
0
numero di zone d’ingresso 10 V ... 2 V:
0
numero di zone d’ingresso 0 mA ... 5 mA:
0
numero di zone d’ingresso -5 mA ... +5 mA:
0
numero di zone d’ingresso -10 mA ... +10 mA:
1
numero di zone d’ingresso -20 mA ... +20 mA:
1
numero di zone d’ingresso 20 mA ... 0 mA:
0
numero di zone d’ingresso 20 mA ... 4 mA:
0
numero di zone d’uscita -60 mV ... +60 mV:
0
numero di zone d’uscita -100 mV ... +100 mV:
0
numero di zone d’uscita -300 mV ... +300 mV:
0
numero di zone d’uscita -500 mV ... +500 mV:
0
numero di zone d’uscita -1 V ... +1 V:
0
numero di zone d’uscita -2 V ... +2 V:
0
numero di zone d’uscita -2,5 V ... +2,5 V:
0
numero di zone d’uscita -5 V ... +5 V:
0
numero di zone d’uscita -10 V ... +10 V:
1
numero di zone d’uscita -20 V ... +20 V:
0
numero di zone d’uscita 0 mV ... 60 mV:
0
numero di zone d’uscita 0 mV ... 100 mV:
0
numero di zone d’uscita 0 mV ... 200 mV:
0
numero di zone d’uscita 0 mV ... 300 mV:
0
numero di zone d’uscita 0 mV ... 500 mV:
0
numero di zone d’uscita 0 V ... 1 V:
0
numero di zone d’uscita 0 V ... 2 V:
0
numero di zone d’uscita 0 V ... 2,5 V:
0
numero di zone d’uscita 0 V ... 5 V:
1
numero di zone d’uscita 0 V ... 10 V:
1
numero di zone d’uscita 0 V ... 20 V:
0
numero di zone d’uscita 0 V ... 24 V:
0
numero di zone d’uscita 0 V ... 30 V:
0
numero di zone d’uscita 2 V ... 10 V:
1
numero di zone d’uscita +5 V ... -5 V:
0
numero di zone d’uscita +10 V ... -10 V:
0
numero di zone d’uscita 5 V ... 0 V:
0
numero di zone d’uscita 5 V ... 1 V:
0
numero di zone d’uscita 10 V ... 0 V:
0
numero di zone d’uscita 10 V ... 2 V:
0
numero di zone d’uscita 0 mA ... 5 mA:
0
numero di zone d’uscita 0 mA ... 10 mA:
0
numero di zone d’uscita 0 mA ... 20 mA:
1
numero di zone d’uscita 4 mA ... 20 mA:
1
numero di zone d’uscita -5 mA ... +5 mA:
0
numero di zone d’uscita -10 mA ... +10 mA:
1
numero di zone d’uscita -20 mA ... +20 mA:
0
numero di zone d’uscita 20 mA ... 0 mA:
0
numero di zone d’uscita 20 mA ... 4 mA:
0
potenza di interruzione:
0 VA
uscita di segnalazione guasti:
No
a sicurezza intrinseca secondo EN 60947-5-6 NAMUR:
No
separazione galvanica tra gli ingressi:
Sì
separazione galvanica tra tensione di alimentazione e tutti gli altri:
Sì
SIL secondo IEC 61508:
senza
Altezza:
112.5 mm
Larghezza:
6.1 mm
profondità:
114.3 mm
assorbimento di potenza:
1.2 W
temperatura d’esercizio:
-25÷70 °C
