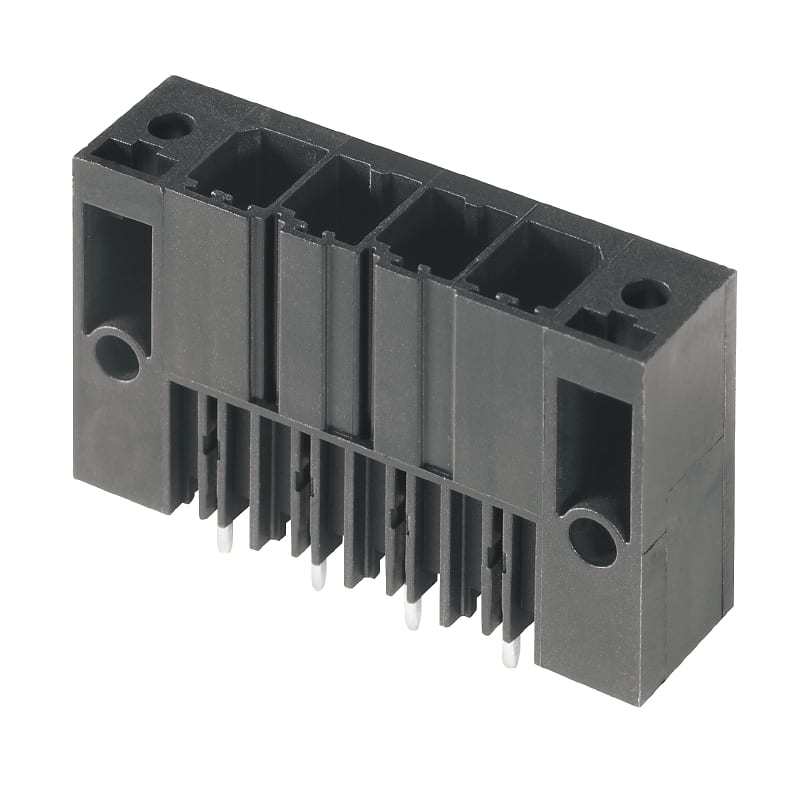

WEIDMULLER - Connettore SV 7.62HP/09/180F 3.5SN BK BX

Tipo di connessione:

Connettore flessibile per circuiti stampati

Esecuzione del connettore:

Connettore fissato

Esecuzione del contatto:

Spina

Numero di poli:

9

Numero di serie di contatti a innesto:

1

Dimensione modulare dei contatti:

7.62 mm

Dimensione modulare dei collegamenti:

7.62 mm

Angolo circuito stampato/contatto:

90° (verticale verso l'alto)

Corrente nominale In:

41 A

Tensione nominale:

630 V

Tensione impulsiva nominale:

6 kV

Categoria di sovratensione:

II

Grado di inquinamento:

2

Materiale del rivestimento di contatto:

Stagno

Esecuzione del collegamento elettrico:

Collegamento THR

Lunghezza del pin:

3.5 mm

Materiale del corpo isolante:

Poliammide

Colore del corpo:

Nero

Temperatura d'esercizio:

-50÷130 °C

Tipo di fissaggio circuito stampato:

Altro

Tipo di fissaggio:

Saldare

Tipo di banderuolatura:

Altro

tipo di fissaggio circuito stampato:

flangia

esecuzione del contatto:

spina

tensione impulsiva nominale:

6 kV

numero di serie di contatti a innesto:

1

lunghezza del pin:

3,5 mm

dimensione modulare dei collegamenti:

7,62 mm

angolo circuito stampato/contatto:

0°/180° (orizzontale)

esecuzione del connettore:

connettore fissato

tipo di connessione:

connettore flessibile per circuiti stampati

Categoria di sovratensione:

II

dimensione modulare dei contatti:

7,62 mm

numero di poli:

9

tipo di banderuolatura:

altri

corrente nominale In:

41 A

classe di infiammabilità del materiale isolante secondo UL 94:

V0

colore dell\'apparecchio:

nero

materiale del rivestimento di contatto:

stagno

adatto per spessore circuito stampato:

- mm

tipo di fissaggio:

saldare

tensione di dimensionamento:

630 V

Materiale del corpo isolante:

poliammide

esecuzione del collegamento elettrico:

collegamento THR

Grado di inquinamento:

2

temperatura d’esercizio:

-50÷130 °C

diametro del pin di collegamento:

- mm
