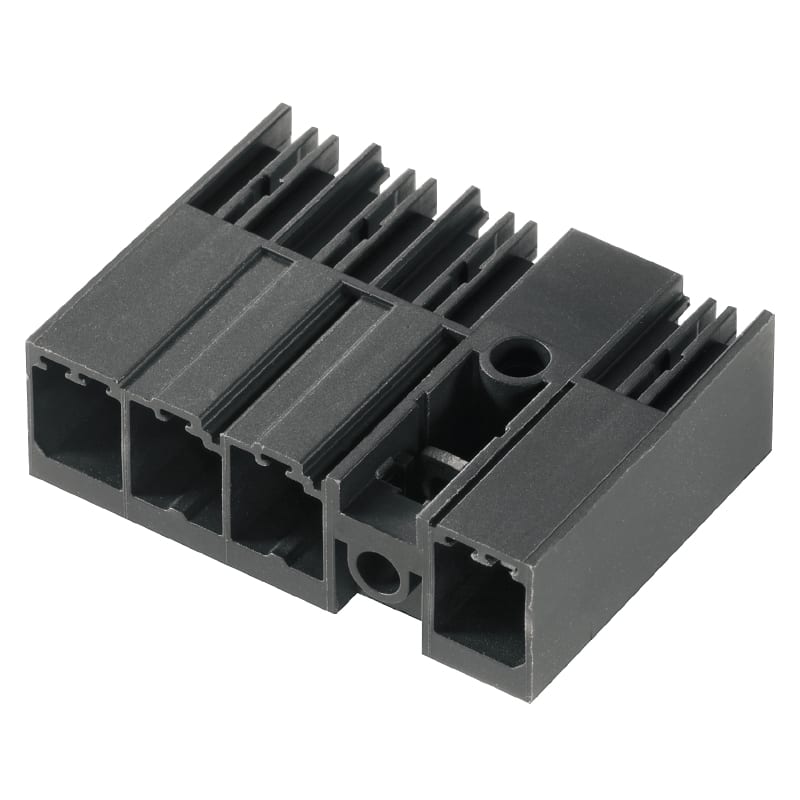

WEIDMULLER - Connettore 7.62mm SV 7.62HP/04/90MF4 3.5SN BK BX.

Tipo di connessione:

Connettore flessibile per circuiti stampati

Esecuzione del connettore:

Connettore fissato

Esecuzione del contatto:

Spina

Numero di poli:

4

Numero di serie di contatti a innesto:

2

Dimensione modulare dei contatti:

7.62 mm

Dimensione modulare dei collegamenti:

7.62 mm

Angolo circuito stampato/contatto:

0°/180° (orizzontale)

Corrente nominale In:

41 A

Tensione nominale:

630 V

Tensione impulsiva nominale:

6 kV

Categoria di sovratensione:

II

Grado di inquinamento:

2

Materiale del rivestimento di contatto:

Stagno

Esecuzione del collegamento elettrico:

Collegamento THR

Lunghezza del pin:

3.5 mm

Materiale del corpo isolante:

Poliammide

Colore del corpo:

Nero

Temperatura d'esercizio:

-50÷130 °C

Tipo di fissaggio circuito stampato:

Altro

Tipo di fissaggio:

Saldare

Tipo di banderuolatura:

Altro

temperatura d’esercizio:

-50÷130 °C

esecuzione del collegamento elettrico:

collegamento THR

dimensione modulare dei contatti:

7,62 mm

dimensione modulare dei collegamenti:

7,62 mm

Grado di inquinamento:

2

numero di serie di contatti a innesto:

2

corrente nominale In:

41 A

Categoria di sovratensione:

II

tipo di fissaggio circuito stampato:

flangia

materiale del rivestimento di contatto:

stagno

angolo circuito stampato/contatto:

90° (verticale verso l’alto)

esecuzione del contatto:

spina

tipo di banderuolatura:

altri

Materiale del corpo isolante:

poliammide

classe di infiammabilità del materiale isolante secondo UL 94:

V0

colore dell\'apparecchio:

nero

adatto per spessore circuito stampato:

- mm

diametro del pin di collegamento:

- mm

tensione impulsiva nominale:

6 kV

tipo di fissaggio:

saldare

numero di poli:

4

esecuzione del connettore:

connettore fissato

tipo di connessione:

connettore flessibile per circuiti stampati

lunghezza del pin:

3,5 mm

tensione di dimensionamento:

630 V
