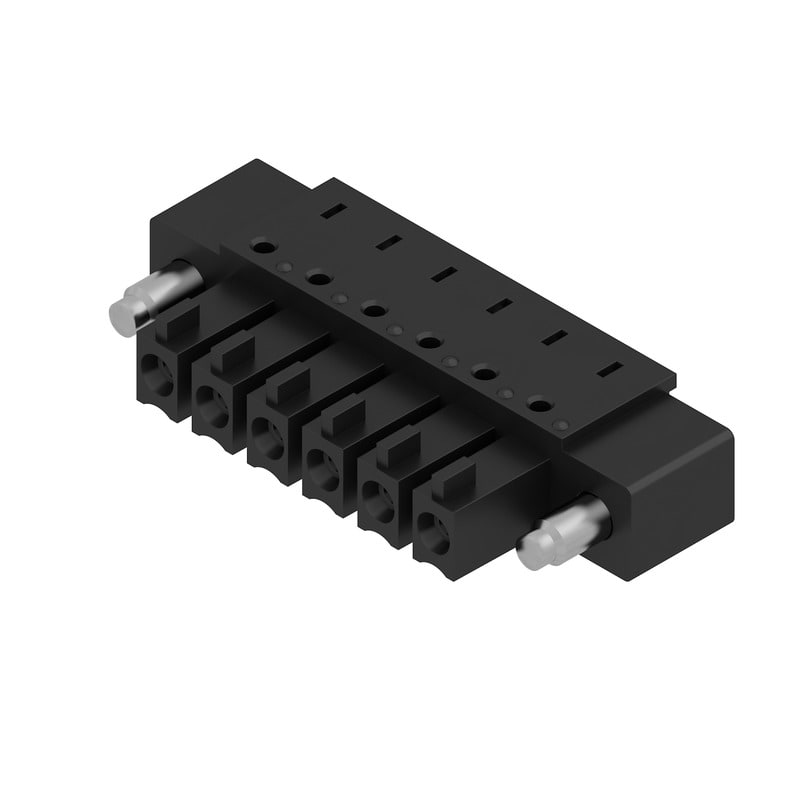

WEIDMULLER - Connettore 3.81 mm BCL-SMT 3.81/06/90F 1.5SN BK BX

Tipo di connessione:

Connettore flessibile per circuiti stampati

Esecuzione del connettore:

Connettore fissato

Esecuzione del contatto:

Presa

Numero di poli:

6

Numero di serie di contatti a innesto:

1

Dimensione modulare dei contatti:

3.81 mm

Dimensione modulare dei collegamenti:

3.81 mm

Angolo circuito stampato/contatto:

0°/180° (orizzontale)

Corrente nominale In:

17.5 A

Tensione nominale:

160 V

Tensione impulsiva nominale:

2.5 kV

Categoria di sovratensione:

II

Grado di inquinamento:

2

Materiale del rivestimento di contatto:

Stagno

Esecuzione del collegamento elettrico:

Collegamento THR

Lunghezza del pin:

1.5 mm

Materiale del corpo isolante:

Polimero a cristalli liquidi

Colore del corpo:

Nero

Temperatura d'esercizio:

-50÷120 °C

Tipo di fissaggio circuito stampato:

Altro

Tipo di fissaggio:

Saldare

Tipo di banderuolatura:

Altro

lunghezza del pin:

1,5 mm

esecuzione del contatto:

presa

corrente nominale In:

17,5 A

angolo circuito stampato/contatto:

90° (verticale verso l’alto)

adatto per spessore circuito stampato:

- mm

dimensione modulare dei contatti:

3,81 mm

numero di poli:

6

tipo di fissaggio circuito stampato:

flangia

Grado di inquinamento:

2

numero di serie di contatti a innesto:

1

esecuzione del collegamento elettrico:

collegamento THR

materiale del rivestimento di contatto:

stagno

esecuzione del connettore:

connettore fissato

Categoria di sovratensione:

II

tensione impulsiva nominale:

2,5 kV

dimensione modulare dei collegamenti:

3,81 mm

tensione di dimensionamento:

160 V

temperatura d’esercizio:

-50÷120 °C

colore dell\'apparecchio:

nero

tipo di fissaggio:

saldare

diametro del pin di collegamento:

- mm

Materiale del corpo isolante:

polimero a cristalli liquidi

tipo di banderuolatura:

altri

classe di infiammabilità del materiale isolante secondo UL 94:

V0

tipo di connessione:

connettore flessibile per circuiti stampati
