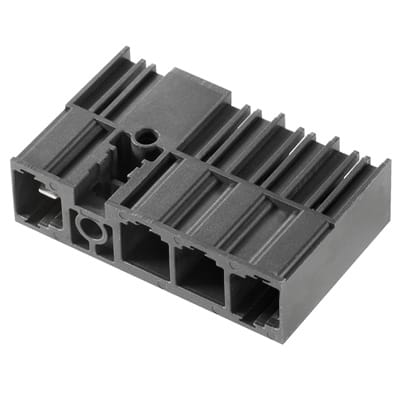

WEIDMULLER - Connettore 10.16 mm SU 10.16HP/06/90MF6 3.5AG BK BX

Tipo di connessione:

Connettore flessibile per circuiti stampati

Esecuzione del connettore:

Connettore fissato

Esecuzione del contatto:

Spina

Numero di poli:

6

Numero di serie di contatti a innesto:

2

Dimensione modulare dei contatti:

10.16 mm

Dimensione modulare dei collegamenti:

10.16 mm

Angolo circuito stampato/contatto:

0°/180° (orizzontale)

Corrente nominale In:

70.6 A

Tensione nominale:

1000 V

Tensione impulsiva nominale:

8 kV

Categoria di sovratensione:

II

Grado di inquinamento:

2

Materiale del rivestimento di contatto:

Argento

Esecuzione del collegamento elettrico:

Collegamento THR

Lunghezza del pin:

3.5 mm

Materiale del corpo isolante:

Materiale termoplastico

Colore del corpo:

Nero

Temperatura d'esercizio:

-50÷120 °C

Tipo di fissaggio circuito stampato:

Altro

Tipo di fissaggio:

Saldare

Tipo di banderuolatura:

Altro

materiale del rivestimento di contatto:

argento

colore dell\'apparecchio:

nero

tipo di fissaggio circuito stampato:

flangia

tensione di dimensionamento:

1000 V

esecuzione del contatto:

spina

Categoria di sovratensione:

II

numero di serie di contatti a innesto:

2

Grado di inquinamento:

2

tipo di banderuolatura:

altri

tensione impulsiva nominale:

6 kV

angolo circuito stampato/contatto:

90° (verticale verso l’alto)

esecuzione del collegamento elettrico:

collegamento THR

Materiale del corpo isolante:

materiale termoplastico

esecuzione del connettore:

connettore fissato

dimensione modulare dei collegamenti:

10,16 mm

dimensione modulare dei contatti:

10,16 mm

lunghezza del pin:

3,5 mm

tipo di connessione:

connettore flessibile per circuiti stampati

numero di poli:

6

classe di infiammabilità del materiale isolante secondo UL 94:

V0

tipo di fissaggio:

saldare

corrente nominale In:

70,6 A

temperatura d’esercizio:

-50÷120 °C

adatto per spessore circuito stampato:

- mm

diametro del pin di collegamento:

- mm
