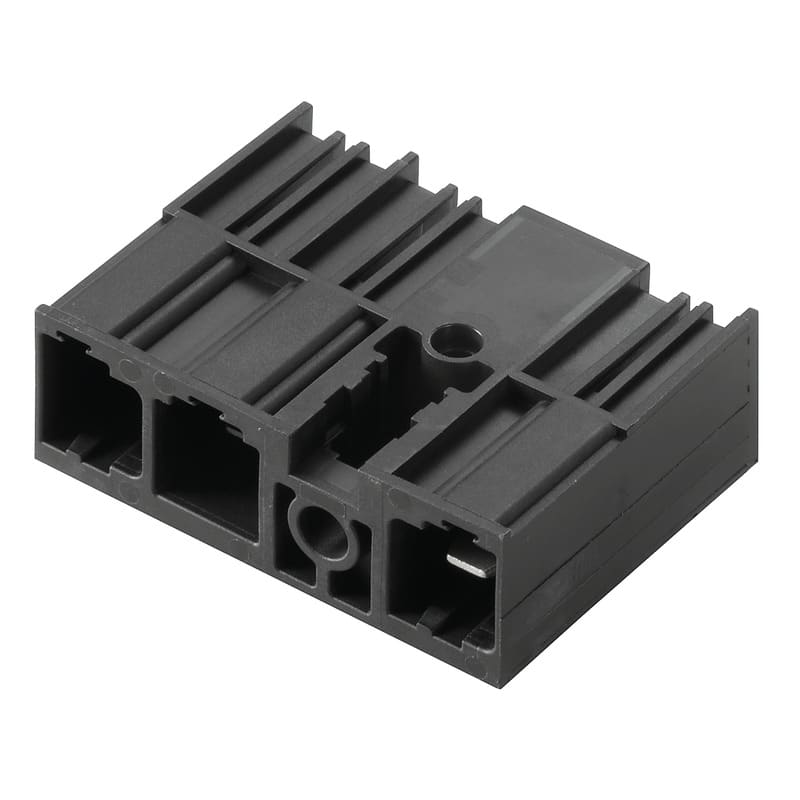

WEIDMULLER - connettore 10.16 mm SU 10.16HP/03/90MF3 3.5AG BK BX

Tipo di connessione:

Connettore flessibile per circuiti stampati

Esecuzione del connettore:

Connettore fissato

Esecuzione del contatto:

Spina

Numero di poli:

3

Numero di serie di contatti a innesto:

2

Dimensione modulare dei contatti:

10.16 mm

Dimensione modulare dei collegamenti:

10.16 mm

Angolo circuito stampato/contatto:

0°/180° (orizzontale)

Corrente nominale In:

70.6 A

Tensione nominale:

1000 V

Tensione impulsiva nominale:

8 kV

Categoria di sovratensione:

II

Grado di inquinamento:

2

Materiale del rivestimento di contatto:

Argento

Esecuzione del collegamento elettrico:

Collegamento THR

Lunghezza del pin:

3.5 mm

Materiale del corpo isolante:

Materiale termoplastico

Colore del corpo:

Nero

Temperatura d'esercizio:

-50÷120 °C

Tipo di fissaggio circuito stampato:

Altro

Tipo di fissaggio:

Saldare

Tipo di banderuolatura:

Altro

classe di infiammabilità del materiale isolante secondo UL 94:

V0

Materiale del corpo isolante:

materiale termoplastico

dimensione modulare dei collegamenti:

10,16 mm

Grado di inquinamento:

2

Categoria di sovratensione:

II

adatto per spessore circuito stampato:

- mm

esecuzione del contatto:

spina

esecuzione del connettore:

connettore fissato

tensione di dimensionamento:

1000 V

diametro del pin di collegamento:

- mm

tipo di connessione:

connettore flessibile per circuiti stampati

lunghezza del pin:

3,5 mm

numero di serie di contatti a innesto:

2

tipo di fissaggio:

saldare

tipo di fissaggio circuito stampato:

flangia

numero di poli:

3

angolo circuito stampato/contatto:

90° (verticale verso l’alto)

materiale del rivestimento di contatto:

argento

esecuzione del collegamento elettrico:

collegamento THR

tensione impulsiva nominale:

6 kV

corrente nominale In:

70,6 A

tipo di banderuolatura:

altri

dimensione modulare dei contatti:

10,16 mm

temperatura d’esercizio:

-50÷120 °C

colore dell\'apparecchio:

nero
