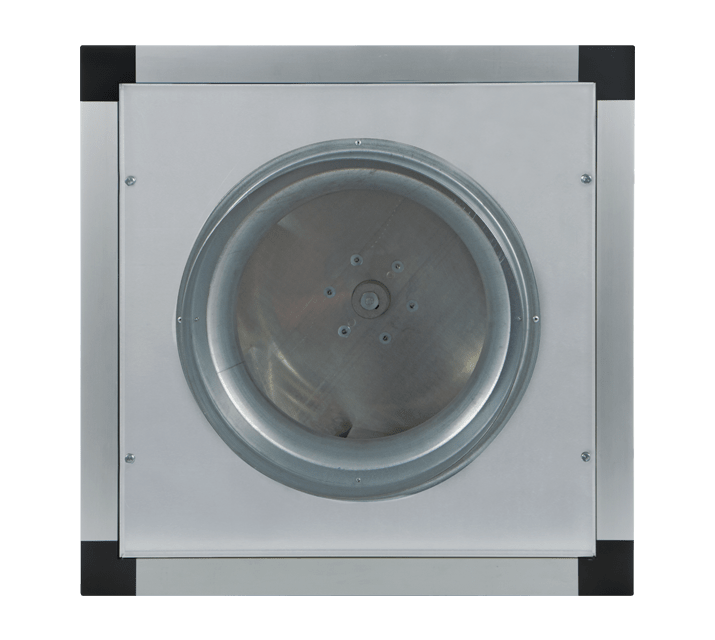

VORTICE - Vort QBK-SAL KC M 315: casse ventilanti per estrazione aria calda, umida e inquinata, struttura in alluminio e lamiera zincata, motore AC.
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Materiale del corpo - Altro
Assorbimento di potenza - 275 kW
Con protezione da sovraccarico termico - Sì
Motore a corrente continua - No
Unità indiretta - No
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
8010300452661
Codice Sacchi
VO0000045266
Cod. produttore
0000045266
Codice Metel
VOR0000045266
Materiale del corpo:
Altro
Assorbimento di potenza:
275 kW
Con protezione da sovraccarico termico:
Sì
Motore a corrente continua:
No
Unità indiretta:
No
Collegamento elettrico:
Cavo
Grado di protezione (IP):
IP55
Temperatura massima dell'aria:
120 °C
Motore a 2 velocità:
No
Adatto per il sistema di controllo elettronico:
No
Adatto per la regolazione della frequenza:
No
Adatto per il controllo bassa tensione:
No
Adatto per il controllo del trasformatore:
No
Con inversione di polarità:
No
Lunghezza:
485 mm
Diametro alloggiamento:
315 mm
Diametro del condotto:
315 mm
Collegamento:
Flangia
- Struttura realizzata con angolari in alluminio estruso UNI 9006 e pannelli di spessore 23 mm in lamiera zincata 6/10, isolati tra di loro mediante lana di roccia.
- Bocca di aspirazione a sezione circolare.
- Bocca di mandata a sezione rettangolare con possibilità di uscita circolare con apposito accessorio.
- Diametro nominale pari a 315 mm.
- Motore AC ad alimentazione monofase ad 1 velocità con albero montato su supporto con cuscinetti a sfere, posizionato fuori dal flusso dell’aria e separato dalla girante mediante un pannello metallico.
- Girante centrifuga a pale rovesce autopulenti, dinamicamente bilanciate (ISO 1940 classe 6.3).
- Griglia anti-volatile in acciaio zincato a protezione del motore.
- 1 pannello di ispezione con maniglia a chiave triangolare.
- Vassoio in acciaio zincato per la raccolta dell’acqua di condensa con piletta e dado cieco di chiusura per il drenaggio.
- Temperatura massima del flusso d’aria estratto: 120°C.
- Temperatura massima aria ambiente: 70°C (se controllato tramite regolatore IRM5 2B codice 12861, la temperatura massima ambiente scende a 55°C).
- Controllabile in velocità mediante regolatori Vortice.
