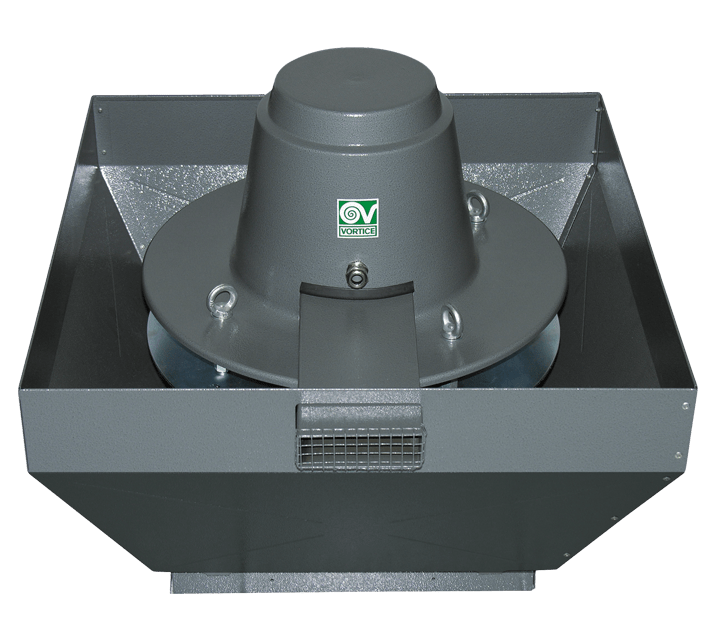

VORTICE - Torretta trt 100 ed-v 8p, aspiratori centrifughi da tetto per fumi caldi, portata 8200-9200 m3/h, motore ac dahlander, acciaio zincato verniciato.
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
frequenza di rete - 50 Hz
Tensione Nominale - 400 V
Attacco Lampada - lamiera d’acciaio
protezione superficiale alloggiamento - zincato
valvola di chiusura automatica integrata - No
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
Serie di prodotti
TORRETTE TR-ED-V
Vedi tutti i prodotti di questa serieEAN
8010300151755
Codice Sacchi
VO0000015175
Cod. produttore
0000015175
Codice Metel
VOR0000015175
frequenza di rete:
50 Hz
Tensione Nominale:
400 V
Attacco Lampada:
lamiera d’acciaio
protezione superficiale alloggiamento:
zincato
valvola di chiusura automatica integrata:
No
volume trasportato:
9200 m³/h
potenza nominale:
810 W
temperatura del fluido:
0÷400 °C
grado di protezione (IP):
IP55
diametro nominale canale:
500 mm
direzione di scarico:
verticale
- Ventilatore centrifugo da tetto adatto per l’aspirazione di fumi caldi fino a 400°C per 120 minuti.
- Base stampata in lamiera d’acciaio fosfatata, verniciata a polvere epossidica di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici.
- Boccaglio di aspirazione a profilo aerodinamico per ottimizzare le prestazioni, facente corpo unico con la base e calibrato per ottimizzare il flusso d’aria.
- Piastra porta motore realizzata in acciaio con trattamento superficiale di zincatura galvanica.
- Piastra superiore per supporto copri-motore realizzata in acciaio con trattamento superficiale di zincatura galvanica.
- Camera di raffreddamento per aria fredda aspirata dall’esterno, realizzata in lamiera di acciaio verniciata con polvere poliestere con cottura in forno, colore grigio martellato.
- Copri-motore realizzato in lamiera di acciaio decapata e fosfatata, verniciato con polvere poliestere con cottura in forno, colore grigio martellato.
- Griglie di protezione e anti volatili (conformi alla norma UNI ISO 13857), realizzate in anelli di acciaio elettrosaldato e verniciate con vernice epossidica nera.
- Girante centrifuga con pale rovesce autopulenti dinamicamente bilanciate (UNI ISO 1940, Punto 1 – Classe 6.3) in lamiera d’acciaio elettrozincata.
- Motore AC Dahlander trifase a 2 velocità, con albero montato su supporti con cuscinetti a sfere, grandezza standard UNEL MEC B5, auto ventilato. Classe di isolamento motore H, con ventola di raffreddamento e pressacavo per connessione in metallo.
- Portata minima 8200 m3/h.
- Portata massima 9200 m3/h.
- Golfari di acciaio con trattamento di zincatura galvanica, per il trasporto e il sollevamento.
- Cavo per garantire la continuità di messa a terra.
- Cavo di sicurezza in acciaio per ancorare le macchine dopo l’installazione.
- Controllabile in velocità mediante regolatore Vortice.
