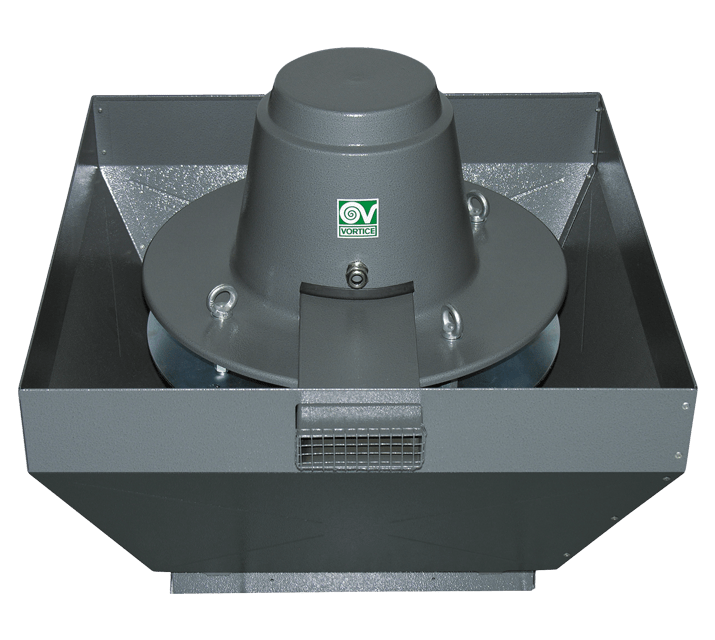

VORTICE - Torretta trm 70 ed-v 4p, aspiratori centrifughi da tetto per fumi caldi fino a 400°C, base in acciaio verniciato, motore ac monofase, 5800 m3/h.
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
frequenza di rete - 50 Hz
Tensione Nominale - 230 V
Attacco Lampada - lamiera d’acciaio
protezione superficiale alloggiamento - zincato
valvola di chiusura automatica integrata - No
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
Serie di prodotti
TORRETTE TR-ED-V
Vedi tutti i prodotti di questa serieEAN
8010300151700
Codice Sacchi
VO0000015170
Cod. produttore
0000015170
Codice Metel
VOR0000015170
frequenza di rete:
50 Hz
Tensione Nominale:
230 V
Attacco Lampada:
lamiera d’acciaio
protezione superficiale alloggiamento:
zincato
valvola di chiusura automatica integrata:
No
volume trasportato:
5800 m³/h
potenza nominale:
1000 W
temperatura del fluido:
0÷90 °C
grado di protezione (IP):
IP55
diametro nominale canale:
350 mm
direzione di scarico:
verticale
- Ventilatore centrifugo da tetto adatto per l’aspirazione di fumi caldi fino a 400°C per 120 minuti.
- Base stampata in lamiera d’acciaio fosfatata, verniciata a polvere epossidica di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici.
- Boccaglio di aspirazione a profilo aerodinamico per ottimizzare le prestazioni, facente corpo unico con la base e calibrato per ottimizzare il flusso d’aria.
- Piastra porta motore realizzata in acciaio con trattamento superficiale di zincatura galvanica.
- Piastra superiore per supporto copri-motore realizzata in acciaio con trattamento superficiale di zincatura galvanica.
- Camera di raffreddamento per aria fredda aspirata dall’esterno, realizzata in lamiera di acciaio verniciata con polvere poliestere con cottura in forno, colore grigio martellato.
- Copri-motore realizzato in lamiera di acciaio decapata e fosfatata, verniciato con polvere poliestere con cottura in forno, colore grigio martellato.
- Griglie di protezione e anti volatili (conformi alla norma UNI ISO 13857), realizzate in anelli di acciaio elettrosaldato e verniciate con vernice epossidica nera.
- Girante centrifuga con pale rovesce autopulenti dinamicamente bilanciate (UNI ISO 1940, Punto 1 – Classe 6.3) in lamiera d’acciaio elettrozincata.
- Motore AC monofase ad 1 velocità, con albero montato su supporti con cuscinetti a sfere, grandezza standard UNEL MEC B5, auto ventilato. Classe di isolamento motore H, con ventola di raffreddamento e pressacavo per connessione in metallo.
- Portata massima 5800 m3/h.
- Equipaggiato con un condensatore di avviamento che deve essere montato lontano dal ventilatore in modo che non possa essere danneggiato dal calore.
- Golfari di acciaio con trattamento di zincatura galvanica, per il trasporto e il sollevamento.
- Cavo per garantire la continuità di messa a terra.
- Cavo di sicurezza in acciaio per ancorare le macchine dopo l’installazione.
- Controllabile in velocità mediante regolatore Vortice.
