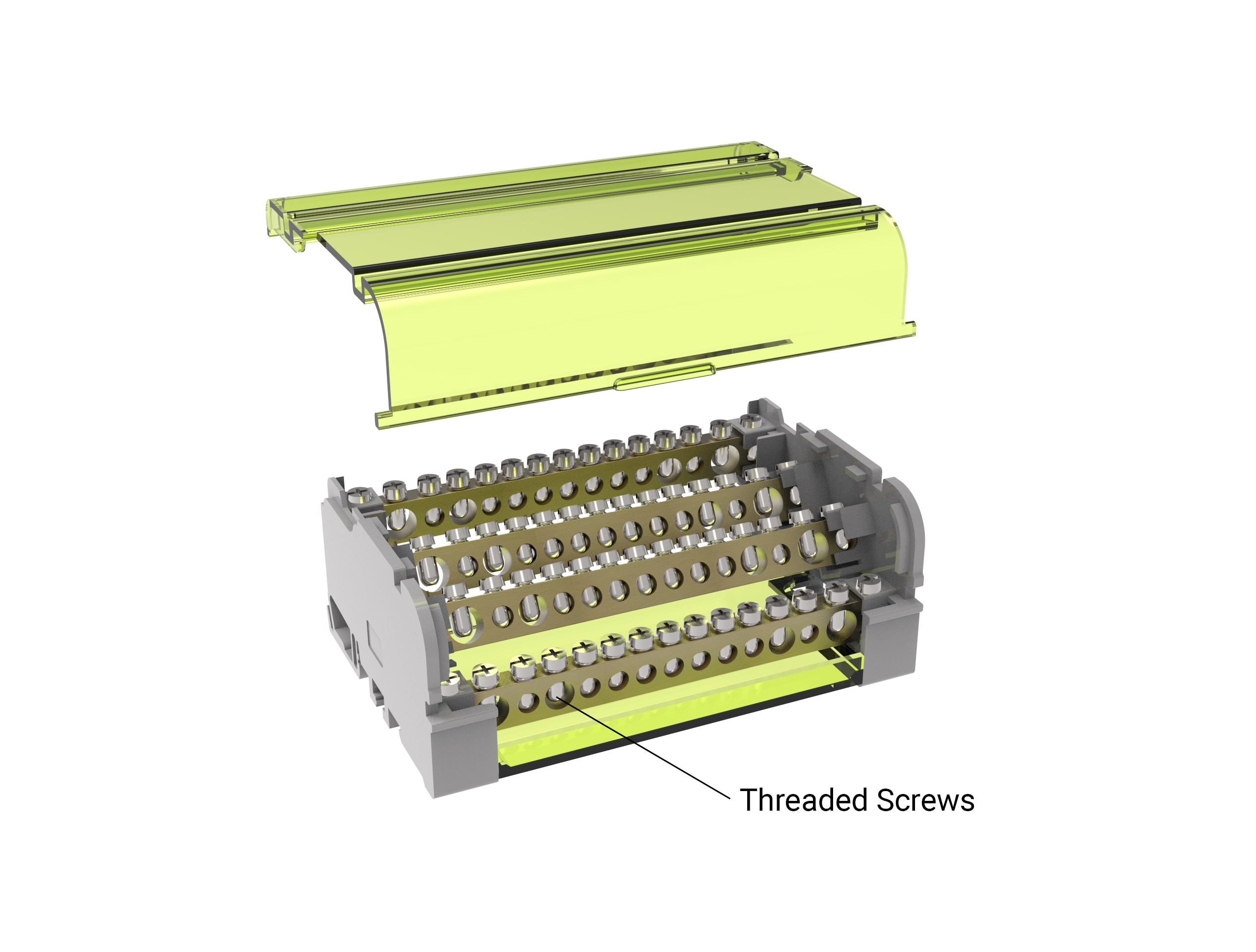

TEKNOMEGA - RIPARTITORE MORSETTIERA QUADRIP 125A 14 OUT
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Altezza - 84 mm
Larghezza - 132 mm
profondità - 50 mm
max. corrente nominale - 125 A
numero di poli - 4
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
8053685372544
Codice Sacchi
TKRPQ1010
Cod. produttore
RPQ1010
Codice Metel
TKGRPQ1010
Altezza:
84 mm
Larghezza:
132 mm
profondità:
50 mm
max. corrente nominale:
125 A
numero di poli:
4
sezione conduttore flessibile (a filo sottile) con bussola d\'estremi:
10÷25 mm²
sezione conduttore rigida (uni-/multifilare):
10÷35 mm²
numero di punti di fissaggio per ogni polo:
1
con guida PE:
No
con guida N:
No
- I ripartitori ed i relativi supporti consentono di realizzare derivazioni di corrente separando le fasi e moltiplicando le connessioni, all’interno di apparecchiature e quadri elettrici, con fissaggio diretto sulla carpenteria del quadro elettrico e su guide DIN.
La gamma TEKNOMEGA offre due tipologie di soluzioni: i supporti ripartitori, che possono essere composti con barre in rame o alluminio, e i ripartitori ? Block.
La gamma ? BLOCK TEKNOMEGA è decisamente articolata e completa, composta da ripartitori a morsettiera, monoblocco e compatti. Consente la realizzazione di distribuzioni a partire da 40 A fino a 500 A.
Le applicazioni vanno dall’impiego in centralini, quadri di automazione e comando, quadri di distribuzione.
Ripartitori a morsettiera: da 40 A fino a 400 A, bipolari e quadripolari.
Forniti di schermo trasparente di protezione: tra fase e fase, sul fondo del ripartitore e, frontale rimuovibile, per consentire il serraggio delle connessioni. Il Ripartitore Quadripolare Modulare Up & Down da 160 A permette di gestire in modo semplice e ordinato situazioni in cui il cablatore deve soddisfare esigenze di montaggio articolate ma contenute negli ingombri, ad esempio per i cablaggi in cui entrate ed uscite sono troppe per essere disposte tutte su un solo lato.
Il Ripartitore Quadripolare Side Input da 160 A rende possibile la connessione diretta con l’interruttore.
Ripartitori compatti: da 80 A fino a 500 A, unipolari e tripolari. Omologati secondo norma UL. Cablaggio facilitato con accessi guidati. Elevato valore di isolamento elettrico. Viti di serraggio delle connessioni protette da coperchio trasparente.
Ripartitori Quick: da 80 A, unipolari e bipolari. Uscite ad innesto rapido indiretto a molla, efficace e sicuro.
Tutta la gamma ripartitori ? BLOCK è installabile su profili DIN (guide a “?”) e/o piastra di fondo utilizzando le apposite predisposizioni.
