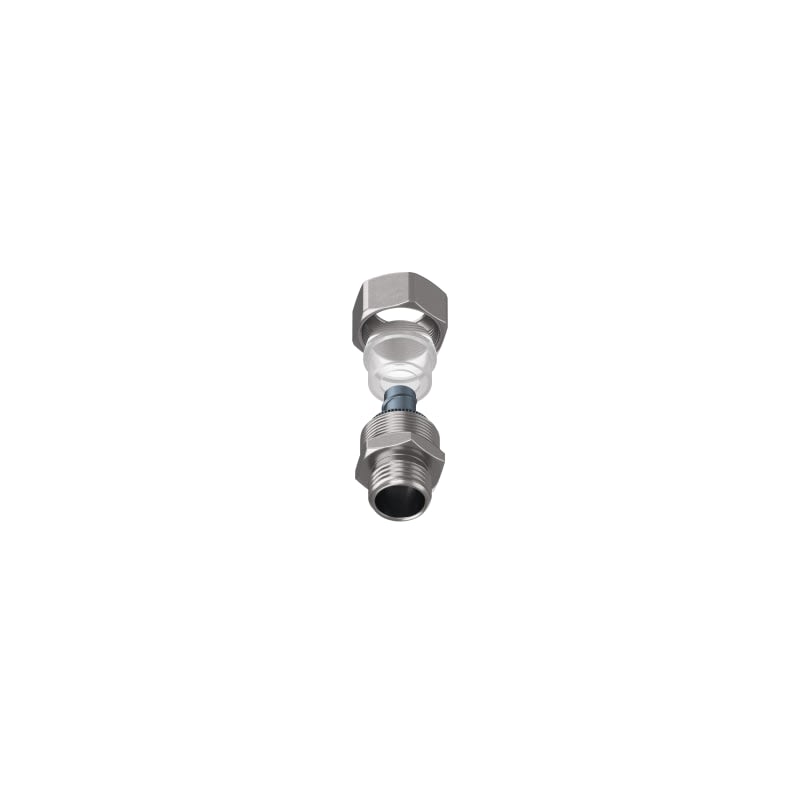

TEAFLEX - RACCORDO CM- MF 9 M16X1,5

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Diametro nominale - 9 mm
Grado di protezione (IP) in funzione della guaina - 67
Tipologia - Diritto
Tipologia costruttiva - Filettatura interna
Tipo di collegamento del raccordo a vite alla scatola - Filettatura

Imballaggio e Condizioni

20 PZ
Prodotto a catalogo

EAN

8030343091559

Codice Sacchi

TXCMMF09M16

Cod. produttore

CMMF09M16

Codice Metel

TEACMMF09M16

Diametro nominale:

9 mm

Grado di protezione (IP) in funzione della guaina:

Tipologia:

Diritto

Tipologia costruttiva:

Filettatura interna

Tipo di collegamento del raccordo a vite alla scatola:

Filettatura

Tipo di filettatura:

Metrico

Dimensione di collegamento filettatura:

M16 x 1.5

Materiale del corpo:

Ottone

Protezione della superficie:

Nichelato

Diametro esterno più grande:

24.5 mm

Lunghezza della filettatura:

10 mm

Ammesso in combinazione con guaina protettiva DIN EN 61386-23:

Sì

Ammesso in combinazione con guaina protettiva CSA:

Sì

Ammesso in combinazione con guaina protettiva UL:

Sì

Ammesso in combinazione con guaina protettiva FI:

Sì

Temperatura di impiego:

-40÷60 °C

Il raccordo consente di effettuare tutti i collegamenti con le guaine metalliche tipo L - P - DAR - SVT - T - TP - LPU - DAPU e SVPEVAT in modo pratico, economico e sicuro. Il collegamento raccordo-guaina viene effettuato mediante una virola ed un anello in nylon. La particolare costruzione della virola consente l'avvitamento all'interno della guaina metallica, garantendo un abbinamento dotato di un'ottima resistenza alla trazione ed alla vibrazione, assicurando nel contempo una perfetta continuità elettrica. L'anello di nylon invece, bloccando esternamente la guaina flessibile, completa l'accoppiamento raccordo-guaina garantendo un grado di protezione IP67.
