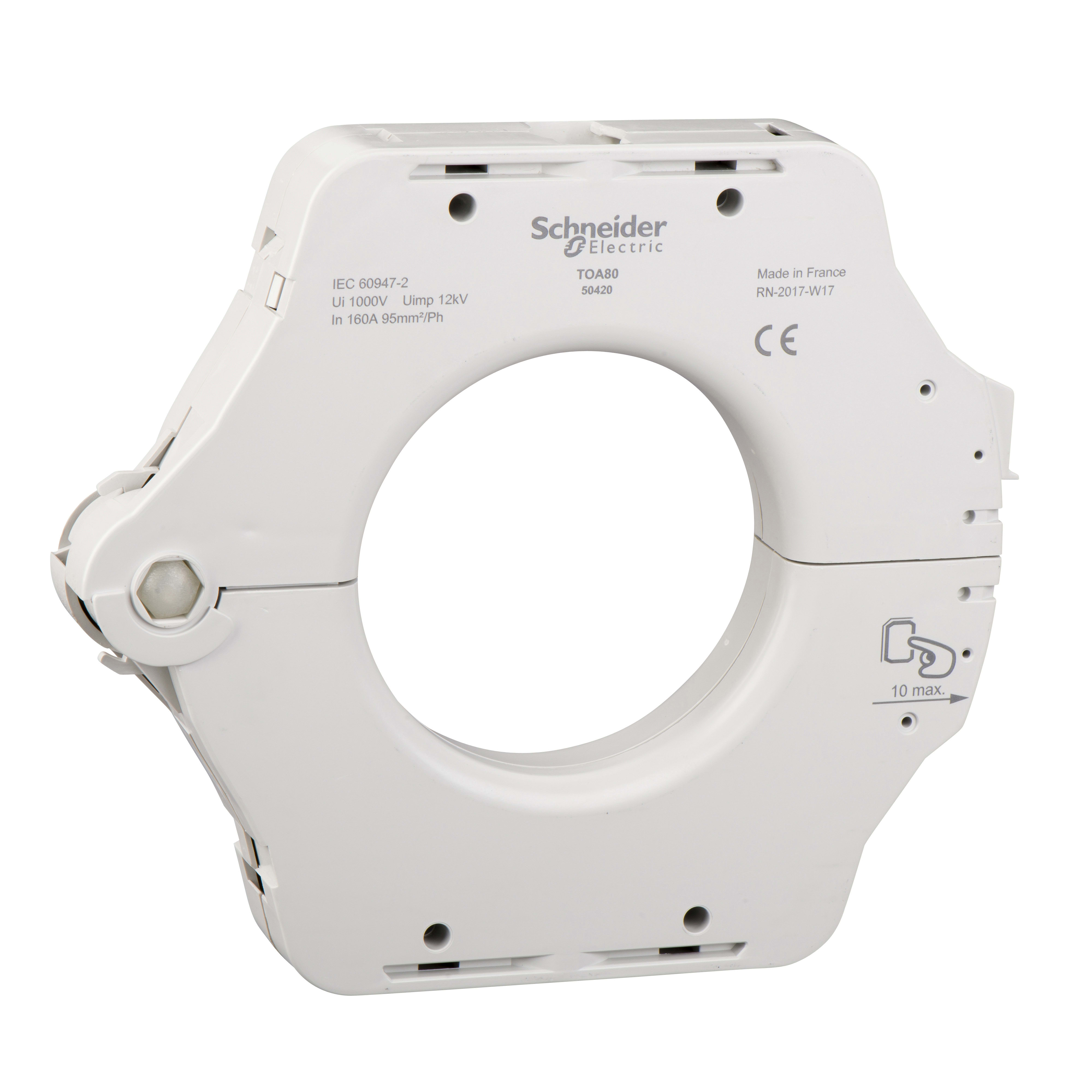

SCHNEIDER ELECTRIC - Tipo OA a toroide aperto, VigiPacT, Vigilohm, TOA80, diametro interno 80 mm, corrente nominale 160A

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Tipologia - trasformatore di corrente totale
corrente nominale primaria In - 160 A
corrente nominale secondaria - 0.16 A
diametro dell\'apertura - 80 mm
classe di precisione - 1

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606485433790

Codice Sacchi

TE50420

Cod. produttore

50420

Codice Metel

SNR50420

Tipologia:

trasformatore di corrente totale

corrente nominale primaria In:

160 A

corrente nominale secondaria:

0.16 A

diametro dell\'apertura:

80 mm

classe di precisione:

tarato:

Sì

fissaggio a scatto:

Sì

collegamento secondario:

raccordo a vite

con guida in rame:

con protezione dal contatto:

Sì

numero di ingressi primari:

Il toroide è un sensore magnetico sensibile alle variazioni di corrente e può essere di tipo aperto, chiuso o sommatore. Il toroide va da associato ad un'elettronica di controllo (relè) che elabora il segnale ed invia un comando al circuito elettrico dell’impianto, facendolo aprire in caso di guasto. I toroidi utilizzati per i dispositivi VigiPacT consentono al relé elettronico di misurare le correnti omopolari che scorrono nel circuito controllato. Sono adatti per: misura delle correnti, tenuta alle sovratensioni, tenuta alle correnti di cortocircuito.
