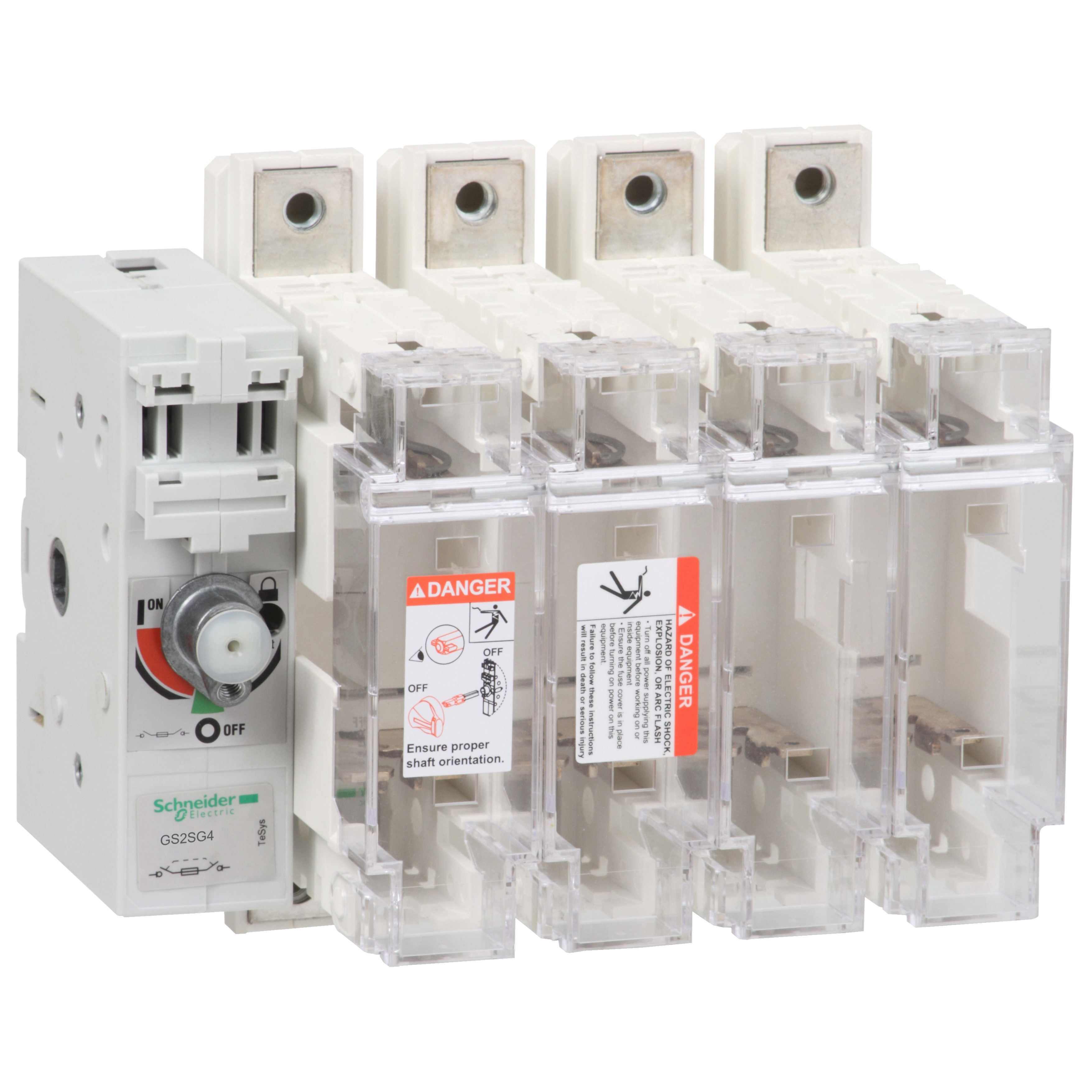

SCHNEIDER ELECTRIC - TeSys GS - interruttore-sezionatore-fusibile - 4 P - 630A - DIN 3

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

esecuzione come interruttore principale - Sì
esecuzione come interruttore di sicurezza - No
max. tensione d’esercizio nominale Ue per AC - 1000 V
corrente nominale permanente Iu - 630 A
potenza d’esercizio nominale per AC-23, 400V - 355 kW

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

Serie di prodotti

TeSys GS

Vedi tutti i prodotti di questa serie

EAN

3389119411080

Codice Sacchi

TEGS2SG4

Cod. produttore

GS2SG4

Codice Metel

SNRGS2SG4

esecuzione come interruttore principale:

Sì

esecuzione come interruttore di sicurezza:

max. tensione d’esercizio nominale Ue per AC:

1000 V

corrente nominale permanente Iu:

630 A

potenza d’esercizio nominale per AC-23, 400V:

355 kW

corrente di corto circuito nominale condizionale Iq:

100 kA

resistenza a corrente di breve durata Icw:

100 kA

adatto per fusibili:

HPC3

numero di poli:

con monitoraggio fusibili:

tipo di collegamento circuito elettrico principale:

raccordo a vite

ingresso del cavo:

altri

dotato di connettori:

adatto per installazione con sbarra collettrice:

Sì

Tipologia di azionamento:

senza attuatore

posizione dell\'elemento di azionamento:

sinistra

azionamento a motore opzionale:

azionamento a motore integrato:

esecuzione come dispositivo di arresto d’emergenza:

grado di protezione (IP), lato frontale:

IP20

Selettore-sezionatore a fusibile TeSys GS, 4 poli (4P), 630 A/1000 V, da utilizzare con collegamenti per fusibili cilindrici DIN di dimensioni 3 fino a 630 A, per applicazioni motore fino a 355 kW a 400V AC-23. Da dotare di una maniglia di comando esterna a montaggio frontale GS2AH (sono disponibili diversi modelli). Fornisce terminali a vite da dotare di calotte terminali 4P, corrente nominale di cortocircuito elevata 100 kA a 400 V. I moduli di contatto ausiliari aggiuntivi GS1AM (montaggio frontale), GS1AN (montaggio laterale), GS1AF (montaggio superiore per segnalazione bruciatura con fusibili con percussore) possono completare l'assemblaggio (da ordinare separatamente). Sono disponibili collegamenti di fusibili a lama dimensione 3 di tipo aM e gG senza percussori DF2KA DF2KN e con percussori DF4KA DF4KN (da ordinare separatamente). Certificazione secondo diverse norme (IEC, Marine).
