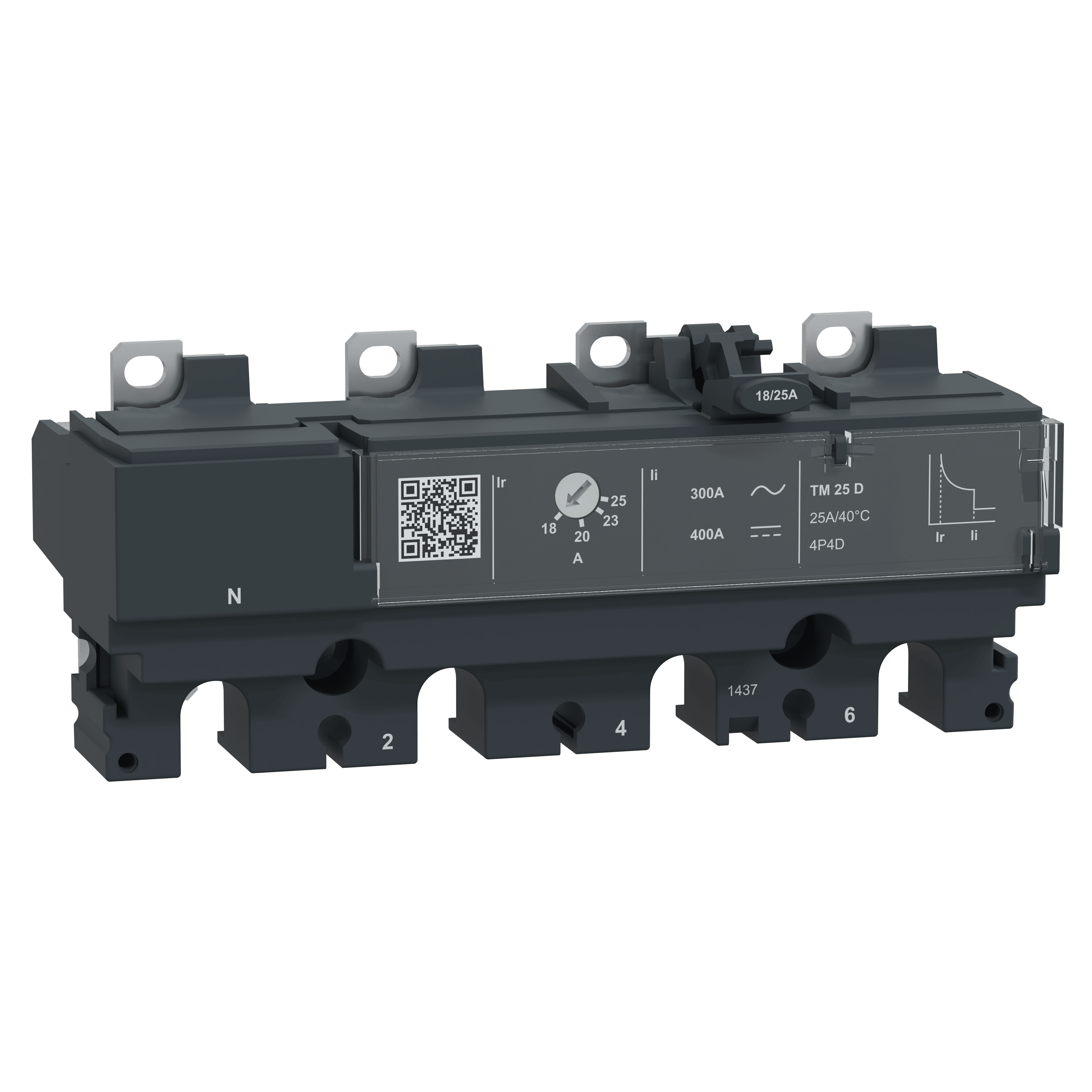

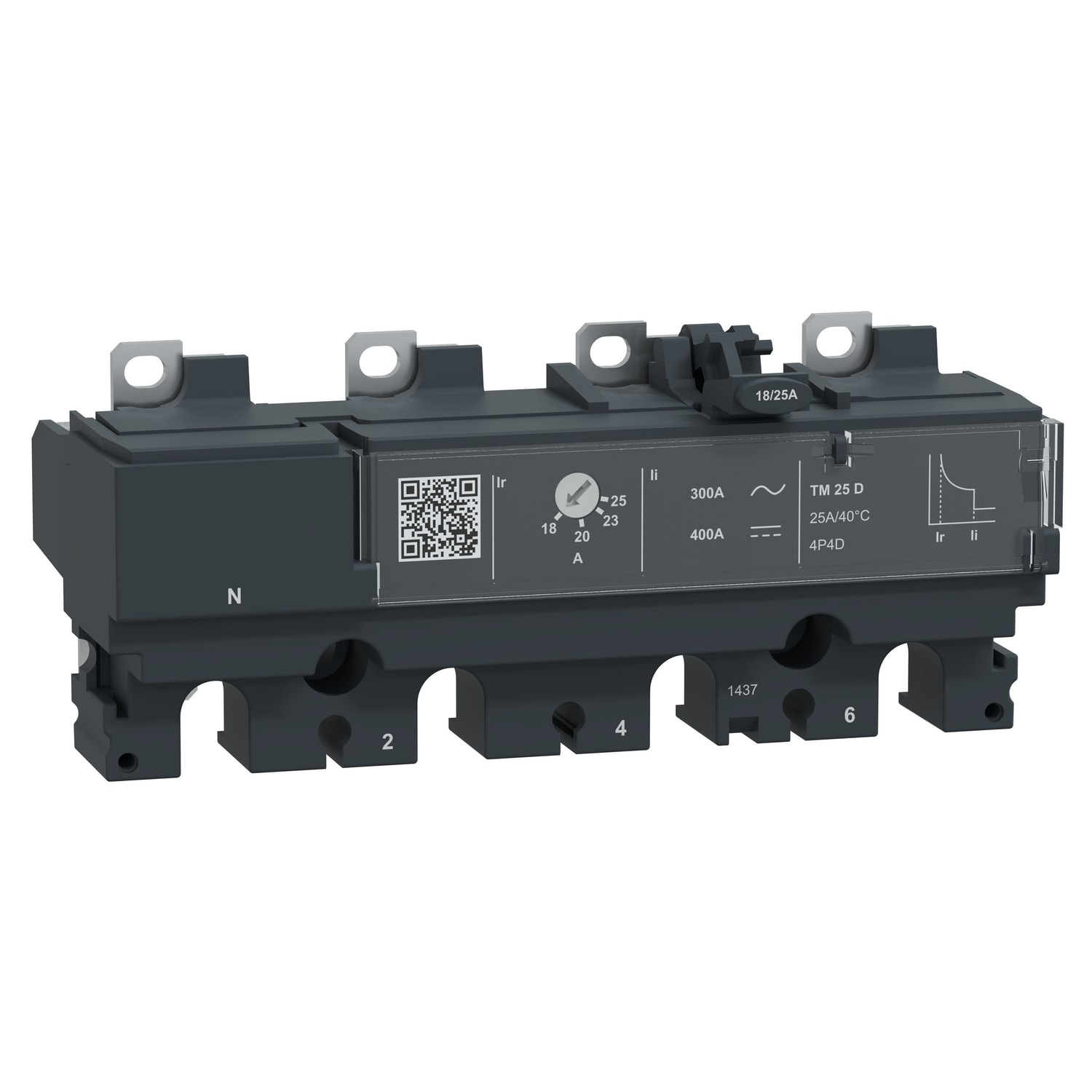

SCHNEIDER ELECTRIC - Sganciatore TM25D, ComPacT NSX100, 4 poli 4D (neutro totalmente protetto), protezioni magnetotermiche, valore nominale 25A

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Esecuzione protezione motore - Sganciatore termico/magnetico
Numero di poli - 4
Corrente nominale permanente Iu - 25 A
Intervallo di regolazione sganciatore di sovraccarico - 17.5÷25 A
Funzione dell'attivatore di corto circuito - Non ritardato

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606482000186

Codice Sacchi

TEC104TM025

Cod. produttore

C104TM025

Codice Metel

SNRC104TM025

Esecuzione protezione motore:

Sganciatore termico/magnetico

Numero di poli:

Corrente nominale permanente Iu:

25 A

Intervallo di regolazione sganciatore di sovraccarico:

17.5÷25 A

Funzione dell'attivatore di corto circuito:

Non ritardato

Con funzione di protezione dalle dispersioni verso terra:

Initial value of the undelayed short-circuit release - setting range:

300

End value adjustment range undelayed short-circuit release:

300

Voltage type for actuating:

EV009206

Questo TM25D è uno sganciatore magnetotermico 4d a 4 poli utilizzato sugli interruttori ComPacT NSX 100. Questo sganciatore magnetotermico con corrente nominale di 25 A è la scelta ottimale per tutte le applicazioni di distribuzione. Include una protezione regolabile dai sovraccarichi termici e una protezione magnetica fissa contro i cortocircuiti. Questo prodotto fa parte dell'architettura EcoStruxure Power se associato al blocco interruzione Compact NSX ed al PowerTag NSX.
