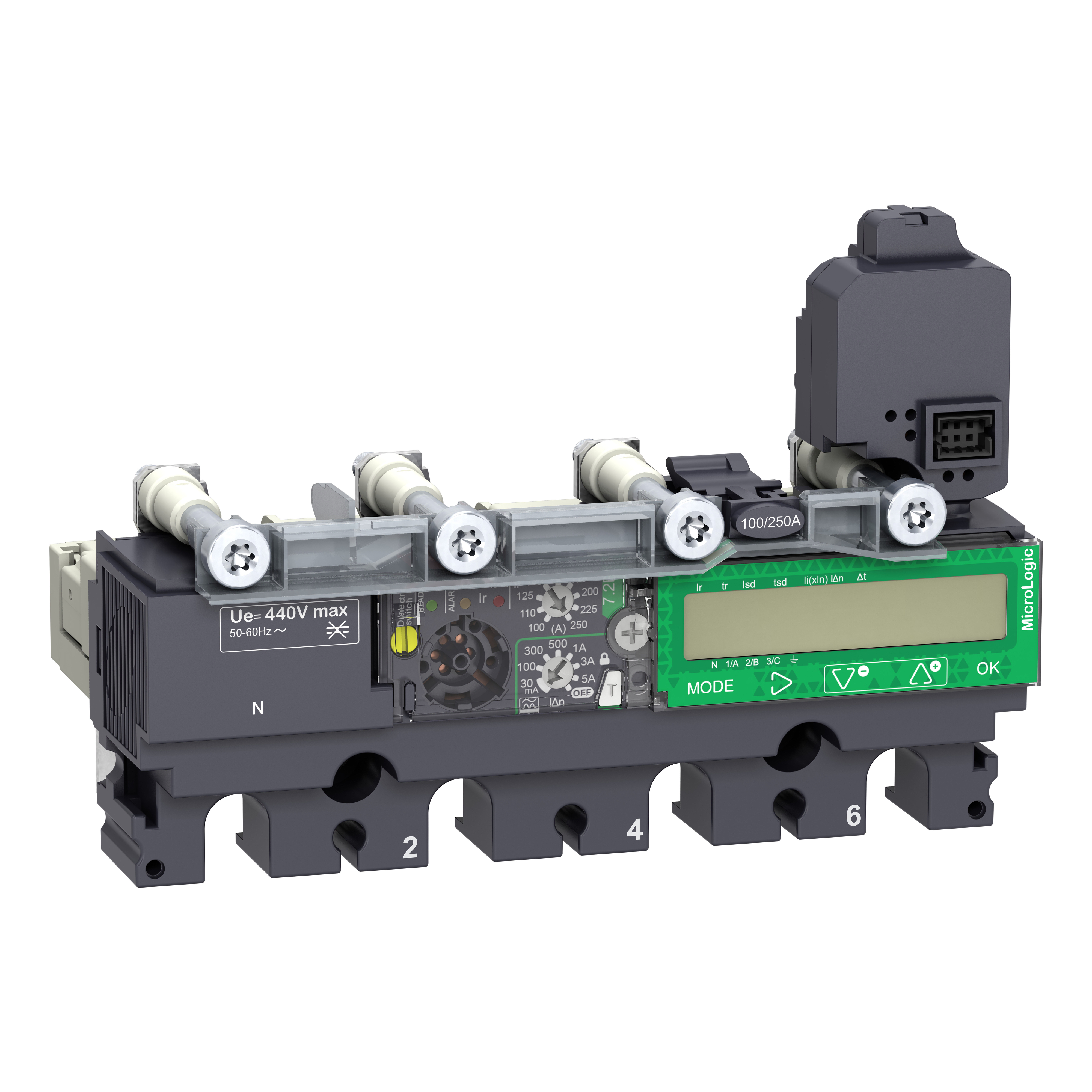

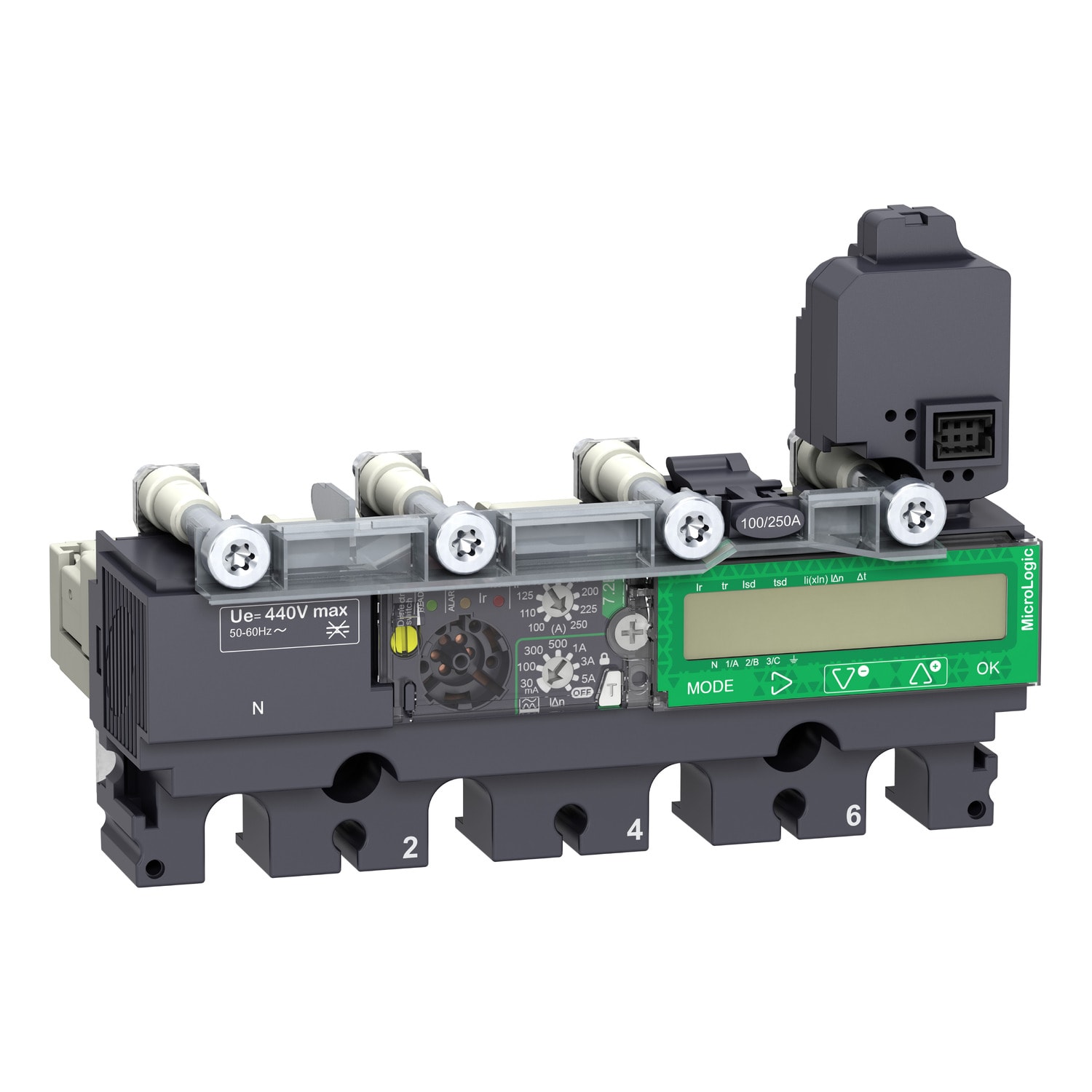

SCHNEIDER ELECTRIC - Sganciatore MicroLogic Vigi 7.2E AL, ComPacT NSX 250, 4 poli, protezioni di base, allarme differenziale, misuratore di energia 250A

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Esecuzione protezione motore - Sganciatore elettronico
Numero di poli - 4
Corrente nominale permanente Iu - 250 A
Tensione di commutazione nominale - 250 A
Intervallo di regolazione sganciatore di sovraccarico - 100÷250 A

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606481994035

Codice Sacchi

TEC2547A250

Cod. produttore

C2547A250

Codice Metel

SNRC2547A250

Esecuzione protezione motore:

Sganciatore elettronico

Numero di poli:

Corrente nominale permanente Iu:

250 A

Tensione di commutazione nominale:

250 A

Intervallo di regolazione sganciatore di sovraccarico:

100÷250 A

Funzione dell'attivatore di corto circuito:

Ritardato

Campo di corrente cortocircuito ritardato:

150÷2500 A

Campo di corrente cortocircuito non ritardato:

375÷3000 A

Con funzione di protezione dalle dispersioni verso terra:

Alimentazione elettrica esterna necessaria:

Sì

Tipo di tensione (tensione di alimentazione):

Tensione di alimentazione DC:

24 V

Numero di contatti ausiliari, normalmente chiusi:

Numero di contatti ausiliari, normalmente aperto:

Numero di contatti ausiliari, di scambio:

Tipo di tensione d'esercizio:

Tensione d'esercizio in AC 50 Hz:

440 V

Tensione d'esercizio in AC 60 Hz:

440 V

Larghezza:

139.7 mm

Altezza:

96.9 mm

Profondità:

90.3 mm

Questo Micrologic 7.2 E AL (energia) è uno sganciatore elettronico 4d a 4 poli utilizzato sugli interruttori ComPacT NSX 250. Questo sganciatore elettronico con corrente nominale di 250 A è la scelta ottimale per tutte le applicazioni standard e specifiche. Incorpora una protezione regolabile di lungo ritardo contro i sovraccarichi. Offre inoltre una protezione regolabile di corto ritardo e una protezione istantanea contro i cortocircuiti. MicroLogic 7.2 E AL fornisce un allarme differenziale senza sgancio disponibile sulla morsettiera. MicroLogic 7.2 E AL indica sovraccarichi con LED di allarme. Il LED Ready verde lampeggia se l'interruttore è pronto per lo sgancio. MicroLogic 7.2 E AL è dotato di un display che permette la misurazione dell'energia e settaggi di precisione. Questo prodotto fa parte dell'architettura EcoStruxure Power se associato al blocco interruzione Compact NSX ed al PowerTag NSX.

Dichiarazione EPD (Environmental Prod Declaration)

Scarica documento

Dichiarazione RoHS

Scarica documento

Manuale d'installazione

Scarica documento

Manuale d'uso

Scarica documento

Scheda tecnica

Scarica documento

Dichiarazione DOC CE (Declaration of conformity)

Scarica documento
