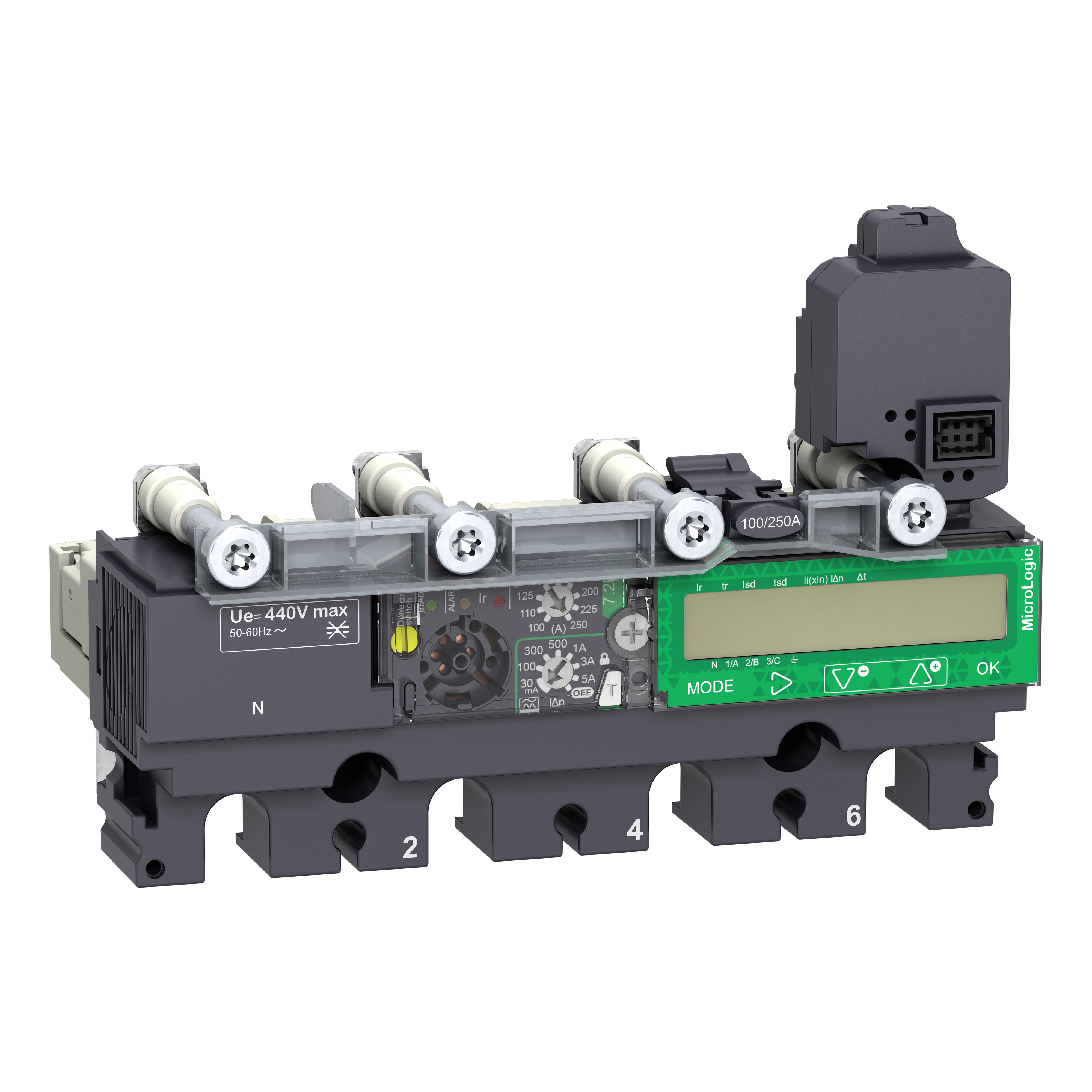

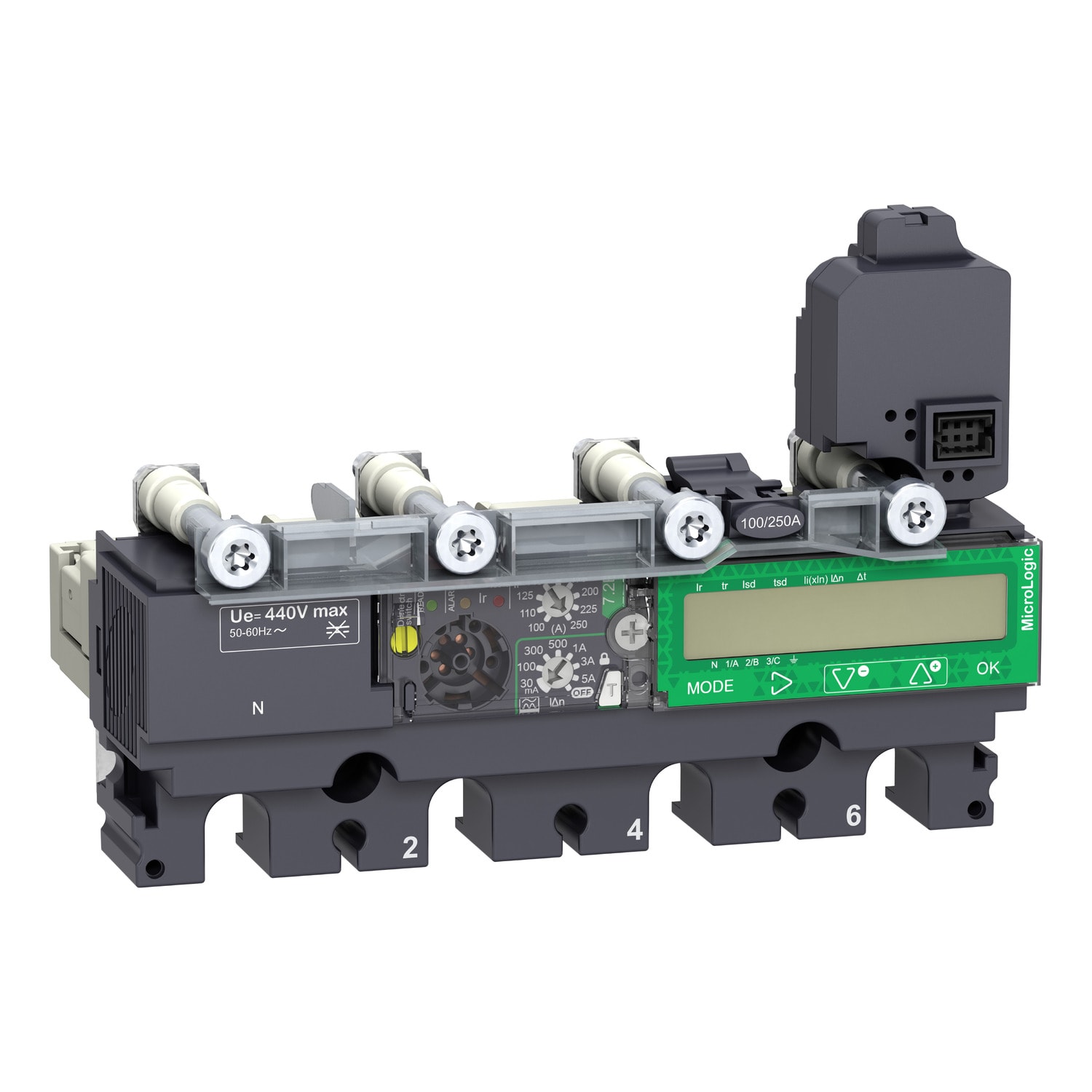

SCHNEIDER ELECTRIC - Sganciatore MicroLogic Vigi 7.2E AL, ComPacT NSX 100-250, 4P, protezioni di base, allarme differenziale, misuratore di energia, 100A

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Esecuzione protezione motore - Sganciatore elettronico
Numero di poli - 4
Corrente nominale permanente Iu - 100 A
Tensione di commutazione nominale - 100 A
Intervallo di regolazione sganciatore di sovraccarico - 40÷100 A

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606481994011

Codice Sacchi

TEC1047A100

Cod. produttore

C1047A100

Codice Metel

SNRC1047A100

Esecuzione protezione motore:

Sganciatore elettronico

Numero di poli:

Corrente nominale permanente Iu:

100 A

Tensione di commutazione nominale:

100 A

Intervallo di regolazione sganciatore di sovraccarico:

40÷100 A

Funzione dell'attivatore di corto circuito:

Ritardato

Campo di corrente cortocircuito ritardato:

60÷1000 A

Campo di corrente cortocircuito non ritardato:

150÷1500 A

Con funzione di protezione dalle dispersioni verso terra:

Alimentazione elettrica esterna necessaria:

Sì

Tipo di tensione (tensione di alimentazione):

Tensione di alimentazione DC:

24 V

Numero di contatti ausiliari, normalmente chiusi:

Numero di contatti ausiliari, normalmente aperto:

Numero di contatti ausiliari, di scambio:

Tipo di tensione d'esercizio:

Tensione d'esercizio in AC 50 Hz:

440 V

Tensione d'esercizio in AC 60 Hz:

440 V

Larghezza:

139.7 mm

Altezza:

96.9 mm

Profondità:

90.3 mm

Questo Micrologic 7.2 E AL (energia) è uno sganciatore elettronico 4d a 4 poli utilizzato sugli interruttori ComPacT NSX 100/160/250. Questo sganciatore elettronico con corrente nominale di 100 A è la scelta ottimale per tutte le applicazioni standard e specifiche. Incorpora una protezione regolabile di lungo ritardo contro i sovraccarichi. Offre inoltre una protezione regolabile di corto ritardo e una protezione istantanea contro i cortocircuiti. MicroLogic 7.2 E AL fornisce un allarme differenziale senza sgancio disponibile sulla morsettiera. MicroLogic 7.2 E AL indica sovraccarichi con LED di allarme. Il LED Ready verde lampeggia se l'interruttore è pronto per lo sgancio. MicroLogic 7.2 E AL è dotato di un display che permette la misurazione dell'energia e settaggi di precisione. Questo prodotto fa parte dell'architettura EcoStruxure Power se associato al blocco interruzione Compact NSX ed al PowerTag NSX.
